工业级管中管换热管路集成结构

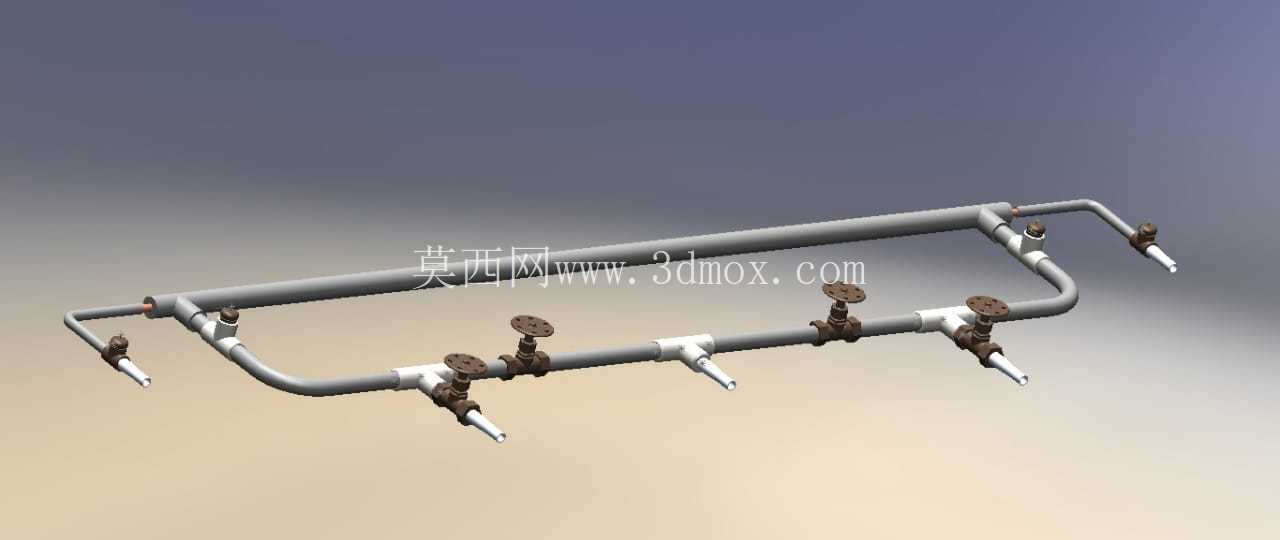

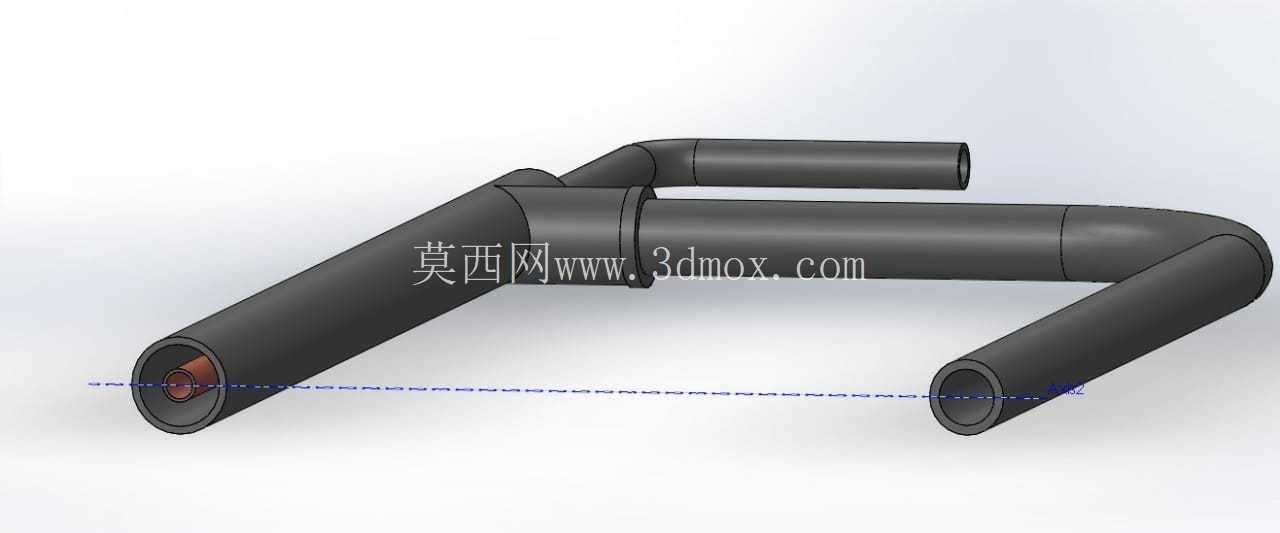

　　这套管中管换热管路结构，主要面向中小型化工流体换热、暖通空调水系统换热、小型工艺介质温控场景设计，区别于传统列管式换热器的大体积集成方案，该结构采用管路直连式布局，可直接嵌入现有工艺管线中，无需额外预留大型设备安装空间，适配场地受限的技改项目、模块化工艺单元搭建需求。从功能实现逻辑来看，该结构采用内外套管嵌套形式，内管走待温控介质，外腔走换热媒介，通过管壁实现逆流或顺流换热，相比普通夹套管结构，该设计在主管路侧集成了多组分支接口与控制阀组，可同时为多个支路提供恒温介质输出，省去了外部额外的分流管路搭建工作，减少管路接口数量的同时降低了泄漏风险。

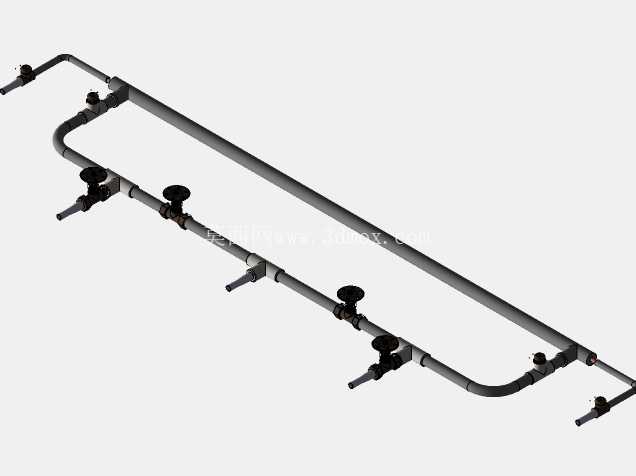

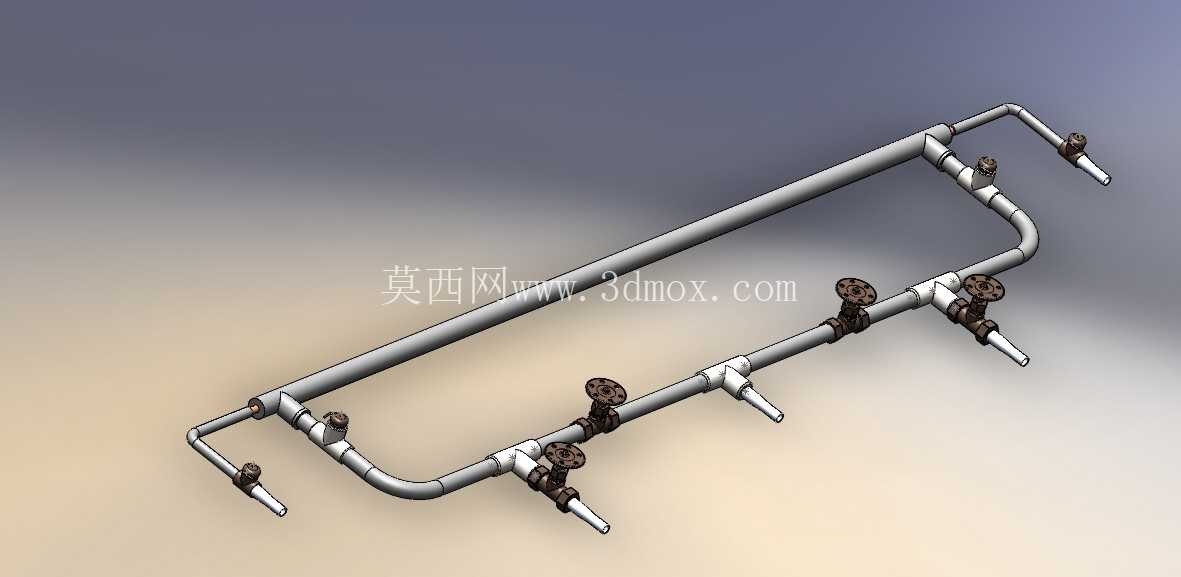

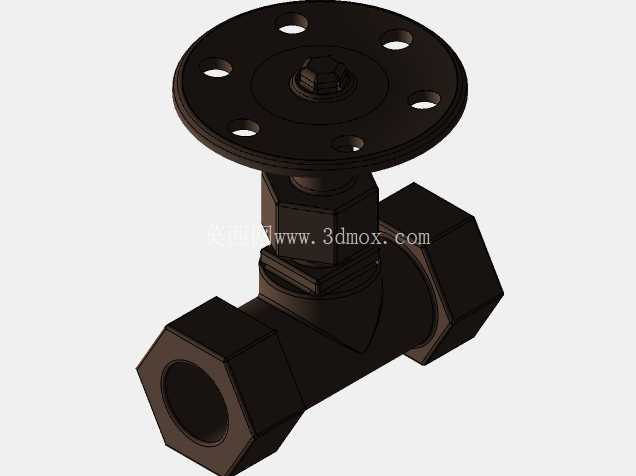

　　设计阶段优先考虑了现场安装的适配性，整体管路采用标准工业管道通径设计，所有分支接口的中心距、伸出长度均匹配常规工业管路安装规范，端部接口预留了标准法兰连接位，可直接与现场现有管线对接，无需额外加工转换接头。管路走向采用直角弯折布局，所有弯折段均采用标准长半径弯头，降低流体输送过程中的局部阻力损失，避免介质在弯折处形成涡流造成的压损过大、杂质沉积问题。管路上配置的多组截止阀，采用手轮操作结构，安装位置均预留了足够的操作空间，操作人员无需额外工具即可完成开度调节、支路通断操作，阀门与管路的连接采用标准螺纹加密封结构，可承受常规工业换热场景下的压力与温度工况，满足日常运维的拆装需求。

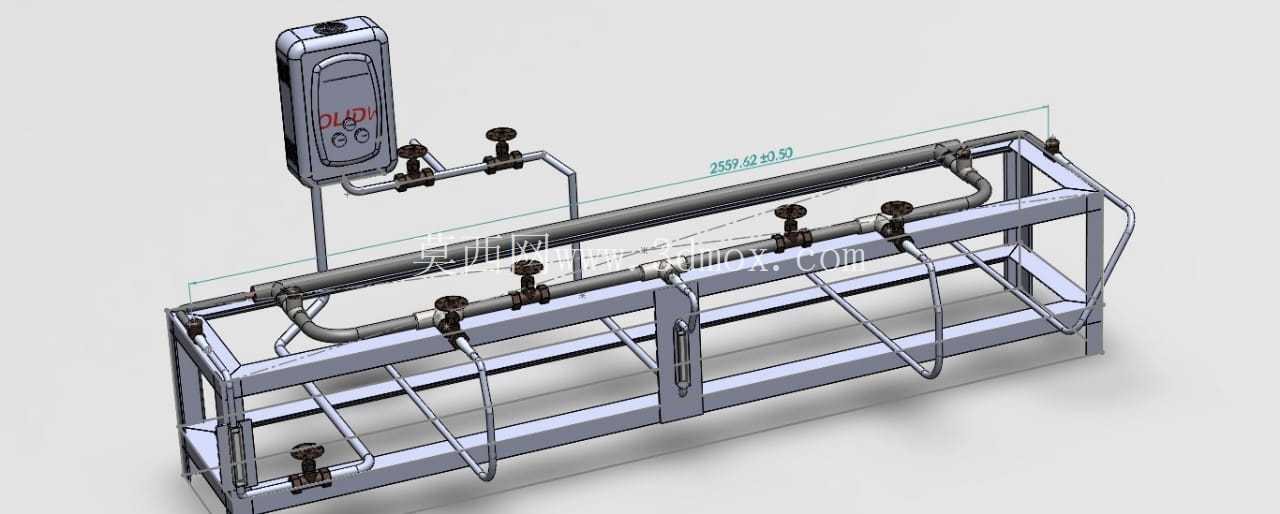

　　从安装边界来看，整体结构的横向、纵向安装尺寸均适配常规工业管廊的支架间距，管路下方预留了足够的保温层安装空间，可根据实际工况需求包裹橡塑、岩棉等保温材料，减少换热过程中的热量损耗。结构设计时充分考虑了管路的应力释放问题，长直管段的长度设置符合热力管道的热胀补偿要求，无需额外加装补偿器即可抵消常规温差下的管路形变，避免长期运行过程中焊缝、接口处因应力集中出现泄漏。分支接口的位置排布经过优化，相邻支路的间距满足旁通管路、检测仪表的安装需求，可直接在分支处加装温度传感器、压力表等检测元件，实时监控各支路的介质参数，无需对管路进行二次开孔改造。

　　在流体分配逻辑上，主换热管路的管径经过流速校核，保证换热媒介在管间环隙内的流速处于湍流区间，提升换热效率，避免层流状态下换热系数不足的问题；各分支支路的管径根据常规支路流量需求配置，配合阀门调节可实现各支路流量的精准匹配，满足不同支路的温控负荷需求。该结构可直接应用于小型生产线的工艺介质恒温输送、建筑暖通系统的分区水温调节、实验装置的流体温控单元等场景，相比集成式换热机组，该管路式结构的维护成本更低，单个阀门、管段出现故障时可直接局部更换，无需整体拆解设备，适配长期连续运行的工业场景需求。建模过程中所有管路的壁厚、阀门的结构尺寸均参考实际工业产品的样本参数，装配关系完全还原实际安装状态，可直接用于管路预制加工的参考、安装施工的模拟校核，也可作为换热系统设计时的管路布局参考模板，帮助设计人员快速完成管路排布、干涉检查工作，减少现场安装时的管路碰撞、操作空间不足等问题。
