六缸星型动力装置结构设计展示

　　在航空动力、小型特种动力装备的研发场景中，星型发动机凭借径向布局的紧凑性、优异的风冷散热效率，始终占据着轻量化动力选型的重要位置，这套六缸星型动力结构的三维设计，完整还原了该类动力装置的核心传动逻辑与装配关系，可直接用于原理教学、结构验证以及同类型产品的改型设计参考。从实际用途来看，这类六缸星型结构最初广泛应用于轻型通航飞机的动力输出端，相比直列或V型布局，同等排量下径向排布的缸体可以让曲轴长度缩短近40%，整体动力单元的重心更集中，在机载安装场景下能大幅降低机身的配平难度，同时外露的缸体散热鳍片可以直接利用飞行过程中的迎面气流完成冷却，无需额外布置复杂的水冷管路与散热系统，大幅降低了动力系统的维护难度与故障概率，后续也有不少改装爱好者将这类结构移植到定制摩托车、小型科普展示装置上，依靠独特的机械结构外观与平顺的动力输出特性获得了不少应用场景。

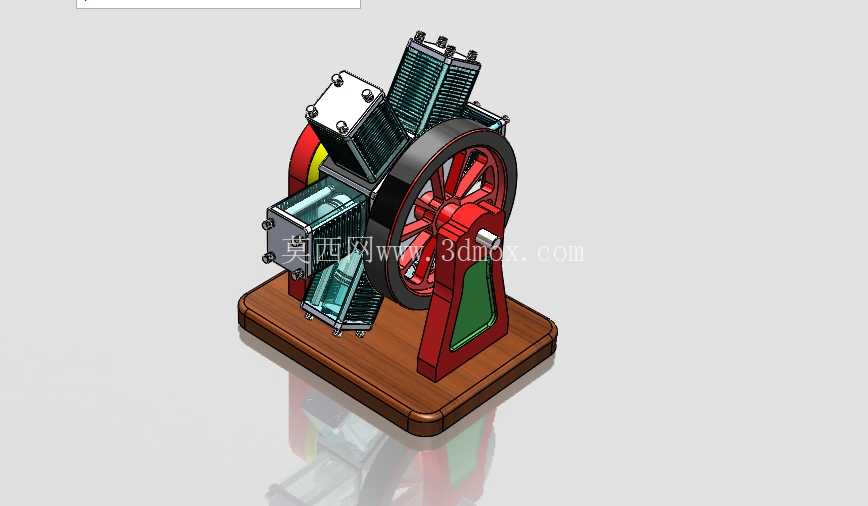

　　从功能特性来看，这套结构完整覆盖了星型发动机的核心运动组件：中心位置的曲轴采用单曲柄偏心设计，六个缸体围绕曲轴中心呈60度夹角均匀排布，每个缸体内的活塞通过连杆与中心曲柄销连接，当曲轴转动时，六个活塞依次完成进气、压缩、做功、排气的四冲程循环，相邻缸体的做功间隔角均匀分布，动力输出的平顺性远优于同缸数的直列结构；每个缸体外侧都设计了密集的散热鳍片，鳍片的厚度、间距都经过散热效率校核，在保证结构强度的前提下最大化散热面积，前端的大直径飞轮既可以储存转动惯量保证曲轴运转平稳，也能作为动力输出端连接后续的传动负载，底部的木质安装底座预留了四个固定安装孔位，可以直接固定在试验台架或者展示台面上，安装边界清晰，不需要额外设计复杂的转接支架。

　　在设计思路上，这套结构优先保证了装配逻辑的合理性，所有零部件的配合公差都按照常规机械加工的精度要求设定，缸体与曲轴箱的连接采用螺栓紧固结构，拆解后可以清晰看到内部的曲柄连杆运动关系，每个活塞的环槽位置、连杆的铰接结构都做了细节还原，没有做过度的简化处理，方便使用者直观理解星型发动机的运动原理；在外观处理上，不同功能的零部件采用了差异化的配色区分，运动件、固定件、散热件的视觉区分度高，既可以用于三维装配教学，也能直接生成渲染图用于科普展示内容制作。从外形尺寸与安装边界来看，整套动力单元的最大径向尺寸由六个缸体的外端轮廓决定，轴向尺寸主要由飞轮厚度与曲轴箱长度构成，底部安装座的长宽尺寸略大于缸体径向投影范围，安装时只需要保证底座固定平面的平面度公差在0.1mm以内，就能避免运转过程中出现额外的振动应力；飞轮端的输出轴直径、键槽尺寸都按照通用小型动力输出接口设计，可以直接匹配标准的联轴器或者带轮，不需要额外做接口改装。

　　对于结构设计从业者来说，这套模型可以作为星型布局动力结构的设计参考，理解径向多缸排布的空间避让逻辑、曲柄连杆机构的运动干涉校核方法；对于教学场景来说，完整的装配结构可以直接用于机械原理课程的演示，让学习者直观理解多缸内燃机的做功顺序与动力传递路径；对于设备选型人员来说，这套结构的尺寸参数、重量分布特性可以直接作为小型特种动力装备选型的参考依据，评估星型动力单元在不同安装场景下的适配性。整个模型的所有配合面都做了干涉检查，不存在装配冲突，运动部件的运动行程都预留了足够的安全间隙，在实际加工验证时只需要按照常规的金属加工工艺选择对应材料，就能完成原理样机的制作，不需要对核心结构做大幅度的调整。
