流体传热用板式换热结构三维设计

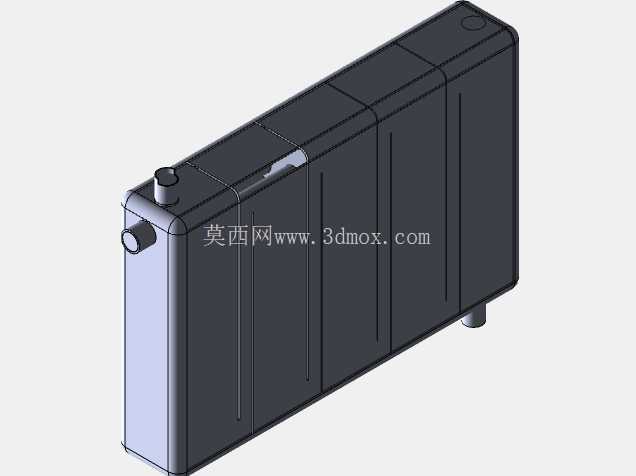

　　在工业流体换热场景中，这类板式结构的换热单元是暖通、化工流体输送、工业冷却循环系统里的核心部件，日常选型时首先要匹配安装空间的边界约束，从模型结构来看，整体采用长方体薄型化布局，侧面预留的两个外螺纹接口分别对应冷热流体的进出通路，接口位置做了局部加厚处理，避免管路安装时的应力集中导致壳体变形。设计阶段优先考虑了流体在流道内的均布性，壳体表面的竖向加强筋一方面提升了整体承压能力，另一方面在冲压成型时可以减少板材的形变回弹，不需要额外增加内部支撑结构就能满足常规工况下的耐压要求。

　　实际应用中，这类换热结构常被集成到小型供暖回路、设备冷却循环单元里，相比管壳式换热结构，薄型化的外形更适合安装在空间局促的设备舱内部，底部预留的支撑凸台可以直接通过螺栓固定在安装基座上，不需要额外制作安装支架，能减少现场装配的工作量。从结构细节来看，顶部的小型排气接口是很实用的设计，系统初次充液时可以通过这个接口排净流道内的空气，避免气阻导致换热效率下降，接口的尺寸匹配常规的工业管螺纹标准，现场配管时不需要额外加工转接头。建模过程中，壳体的折弯圆角做了统一规范，所有外露棱边都做了R角处理，既避免钣金加工时的应力开裂，也能减少安装过程中划伤操作人员的风险。

　　流道内部的分隔结构采用等距排布的导流槽，能让流体在换热板片间形成稳定的湍流状态，避免局部流速过低导致的结垢问题，延长设备的维护周期。安装边界上，整体厚度控制在适配常规墙面安装、设备侧挂的尺寸范围，进出水口的中心距符合通用管路安装规范，替换同规格旧设备时不需要重新调整管路布局，能大幅降低现场改造的施工量。在材料选型匹配上，这个结构的壁厚设计适配不锈钢、碳钢冲压成型工艺，也可以根据防腐需求调整板材厚度，不需要改动整体外形尺寸就能适配不同工况的承压要求。

　　对于结构设计从业者来说，这个模型的细节处理很有参考价值，比如接口处的翻边高度、加强筋的排布间距、安装凸台的位置公差，都是经过实际工况验证的合理设计，在做同类换热设备改型时可以直接参考这些尺寸比例，减少反复校核的工作量。另外，模型的装配关系做了简化处理，所有焊接位置都预留了合理的焊接收缩余量，实际生产时不需要额外调整零件尺寸就能满足装配精度要求，对于小批量生产的场景来说，这种设计能有效降低加工难度，减少生产过程中的尺寸超差问题。在设备选型参考上，这个结构的换热面积可以通过增减内部换热板片的数量灵活调整，而外部安装尺寸保持不变，对于需要系列化设计的换热产品来说，这种模块化的设计思路能大幅减少设计重复劳动，只需要调整内部板片数量就能覆盖不同换热功率的需求，不需要重新设计外部壳体和安装接口。
