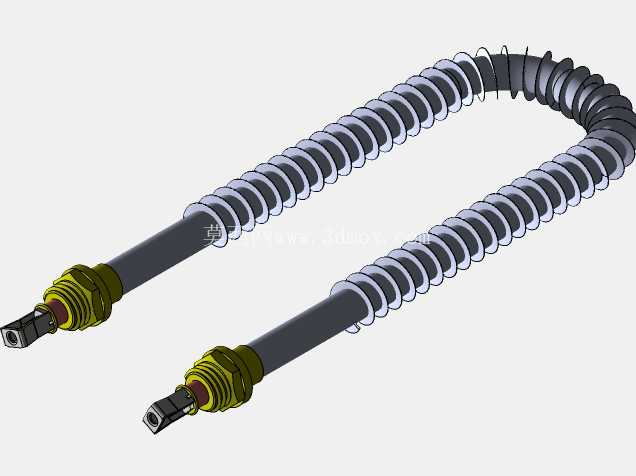

工业用1000W U型电加热元件结构设计

　　在工业电加热系统的设计选型中，U型结构的电加热元件是应用范围极广的一类发热部件，这类元件的结构设计直接决定了加热效率、安装适配性与长期运行的可靠性。本次设计的1000W规格U型加热元件，额定工作电压适配220V交流供电场景，核心发热段采用U型弯折结构，相比单直杆加热元件，在相同安装开孔尺寸下能获得更长的有效发热长度，大幅提升单位安装空间内的热交换面积，这一结构特性让它特别适合在空间受限的液槽加热、小型风道加热、模具局部加热场景中使用。

　　从实际工程应用的角度看，这类U型加热元件常被集成在小型工业恒温槽、实验加热设备、商用厨具加热模块、小型工业烘干设备的发热单元中，也可作为独立发热件用于设备改造、非标加热工位的加装。设计过程中首先要考虑的是发热丝的排布密度，1000W的功率对应U型管的有效发热长度，需要将发热丝的表面负荷控制在合理区间，避免长期工作时出现管体表面温度过高、氧化加速的问题，同时要保证U型弯折处的发热丝间距均匀，避免局部功率密度过高导致的局部过热烧损。

　　结构设计上，U型的两个平行直段需要保持严格的平行度公差，弯折圆弧段的曲率半径要匹配管材的弯折性能，避免弯折处出现管壁减薄、内部绝缘填充层出现空隙的问题，绝缘填充层的压实密度直接影响元件的绝缘性能与导热效率，设计时需要保证氧化镁粉填充均匀，无断层、无空隙，让发热丝产生的热量能快速传导到金属管外壁，降低发热丝自身的工作温度，延长元件使用寿命。元件的冷端与发热段的长度配比需要结合安装场景确定，冷端作为非发热段，主要作用是穿过设备安装壁面、连接接线端子，设计时要保证冷端长度足够伸出安装面，避免接线部位长期处于高温环境下导致绝缘老化、接线端子氧化接触不良。

　　安装边界方面，这类U型加热元件通常采用法兰固定或者螺纹固定的方式安装在设备壁面上，两个平行管的中心距是安装开孔的核心尺寸参数，设计时严格控制两管的中心距公差，保证安装时能顺利穿过预设的安装孔，不需要现场额外扩孔调整。接线端的结构设计要兼顾接线便利性与绝缘防护，根据使用场景的不同，可适配不同防护等级的接线护套，在潮湿或者有液体飞溅的使用场景下，接线端需要额外增加密封结构，避免水汽进入管体内部造成绝缘失效。

　　从热性能设计角度，220V电压下1000W的功率配置，能满足多数小型加热工位的升温速率要求，在静态液体加热场景中，合理的安装位置配合U型结构的自然对流扰动，能让被加热介质的温度均匀性更好，相比单管加热元件，U型结构的两个发热段之间能形成一定的热对流循环，减少加热区域的温度分层问题。设计过程中也充分考虑了元件的互换性，整体安装尺寸符合行业通用的U型加热管安装规范，可直接替换同规格的老旧损坏元件，不需要对原有设备的安装结构做改动，降低设备维护的改造成本。

　　在结构强度设计上，金属外管的材质选择需要匹配使用场景的温度与腐蚀要求，常规场景下采用不锈钢管材即可满足强度与耐腐蚀要求，管壁厚度的选择兼顾导热效率与结构强度，避免在安装、搬运过程中出现管体弯折变形的问题。U型弯折处的结构强度是设计的重点关注部位，弯折后需要保证管体无裂纹、无明显变形，内部绝缘层无损伤，成品需要经过耐压、绝缘、泄漏电流等多项电气性能检测，保证元件在额定工作条件下的运行安全性。

　　对于三维建模从业者而言，构建这类U型加热元件的模型时，需要重点关注弯折段的曲率、两平行管的形位公差、冷端与发热段的长度比例，不能只做外观的形似，要充分考虑实际生产加工的工艺可行性，比如管材弯折的最小曲率半径限制、冷端压装密封的结构尺寸要求，让建立的三维模型能直接用于生产出图、安装干涉检查、设备装配仿真等实际工程环节，而不是仅作为外观展示使用。在设备整体装配设计中，这类加热元件的安装位置需要预留足够的接线空间，同时要保证发热段完全浸没在被加热介质中，或者处于风道的有效流通区域，避免出现干烧、局部散热不良的问题，这些安装边界条件在三维布局时都需要提前预留考量，减少后期设备调试时出现的设计问题。
