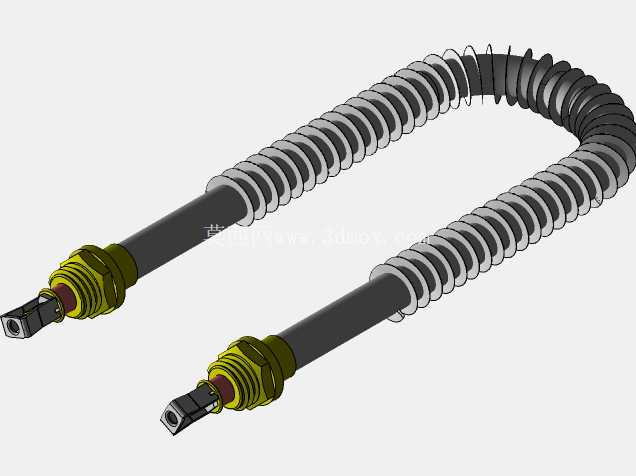

220V500W U形电加热元件结构设计

　　设计这类加热元件的时候，首先要确认两个平行直段的中心距，这个参数直接和设备的安装法兰、密封固定件的开孔尺寸匹配，一旦中心距偏差超过1mm，安装时就会出现密封件挤压变形，后续使用过程中容易出现漏液、固定松动的问题。弯折的圆弧过渡段不能出现管径变形，很多小厂加工的加热管在弯折位置会出现管壁瘪陷，内部的电阻丝排布会受挤压出现局部间距过小，通电后局部功率密度超标，很快就会出现烧断故障，所以建模阶段就要把弯折段的最小弯曲半径控制在管径的2.5倍以上，保证弯折后管壁的圆度偏差不超过管径的5%，给内部填充的氧化镁粉留出均匀的绝缘导热空间。在工业电加热配套场景里，这类U形结构的加热元件是液体加热、小型恒温设备、小型热处理工位的核心发热部件，日常选型和结构设计阶段，需要先明确安装边界和发热功率匹配关系，避免出现安装干涉或者功率密度过高导致的元件寿命骤降问题。从结构形态来看，U形的弯折设计首先是为了在有限的安装空间内拉长有效发热段长度，相比直杆式加热管，同等安装开孔尺寸下，U形结构的发热面积可以提升近一倍，能在不扩大设备安装开孔的前提下提升总发热功率，这也是小空间大功率加热场景优先选用U形结构的核心原因。

　　元件的两个引出端要做冷段处理，也就是引出端靠近安装位置的一段不填充发热电阻丝，这部分长度要根据设备的保温层厚度、密封件厚度来确定，保证冷段完全处于非加热区域，避免密封件长期处于高温环境下老化失效，常规220V500W规格的加热元件，冷段长度一般控制在30-40mm，既不会浪费发热材料，也能保证固定位置的温度处于密封材料的耐受范围内。从应用场景来看，这类500W功率的U形加热元件常配套在小型恒温水箱、小型实验加热装置、小型风道加热工位，也会作为小型变压器配套的油温加热部件使用，在低温环境下维持变压器油箱内的油温流动性，避免绝缘油黏度升高影响设备散热效率。

　　设计建模的时候要注意，发热段的表面功率密度要控制在合理区间，用于液体加热的时候表面功率密度可以做到6-8W/cm²，用于干烧空气加热的时候就要把功率密度降到2-3W/cm²，同一种外形结构的加热管，因为使用场景不同，内部电阻丝的参数、填充材料的密度都要做对应调整，不能直接套用同一种结构参数。安装边界方面，这类U形元件一般采用螺纹固定或者法兰压接固定，建模时要在引出端预留出足够的接线空间，接线端子的位置要避开设备的金属壳体，保证电气间隙满足低压电气的安全要求，220V电压等级下，带电部件和接地金属件之间的电气间隙不能小于3mm，爬电距离不能小于4mm，避免长期使用过程中积灰受潮出现漏电故障。

　　另外U形结构的两个平行直段要保证平行度偏差不超过1mm/100mm，否则安装时会出现一侧管壁贴到安装孔壁，局部散热不畅导致管壁过热，影响元件使用寿命。在做三维结构设计的时候，还要考虑元件的抗振动性能，特别是配套在移动设备、有振动的工位上使用时，内部的电阻丝要做绕制后的定型处理，建模时可以在电阻丝和管壁之间预留均匀的填充间隙，保证氧化镁粉填充紧实后，振动工况下电阻丝不会出现位移偏移。很多设计人员在选型这类加热元件的时候，只关注总功率和安装尺寸，忽略了冷段长度、表面功率密度、弯折段质量这些细节，往往会导致元件使用寿命远低于设计预期，甚至出现安全隐患。做三维建模的时候，要把这些实际工程中的约束条件都融入到模型参数里，比如把中心距、弯曲半径、冷段长度、管径这些参数做成可调整的参数化特征，后续调整功率或者适配不同安装场景的时候，可以直接修改参数快速生成新的结构，不用重新绘制整个模型，提升设计迭代效率。还要注意，U形加热元件的引出端接线位置，要预留接线端子的安装空间，不能和设备的其他结构件出现干涉，特别是配套在密封容器上使用时，固定螺纹的尺寸要和标准密封件匹配，避免出现非标螺纹导致后期更换配件困难。
