外啮合齿轮泵结构三维设计

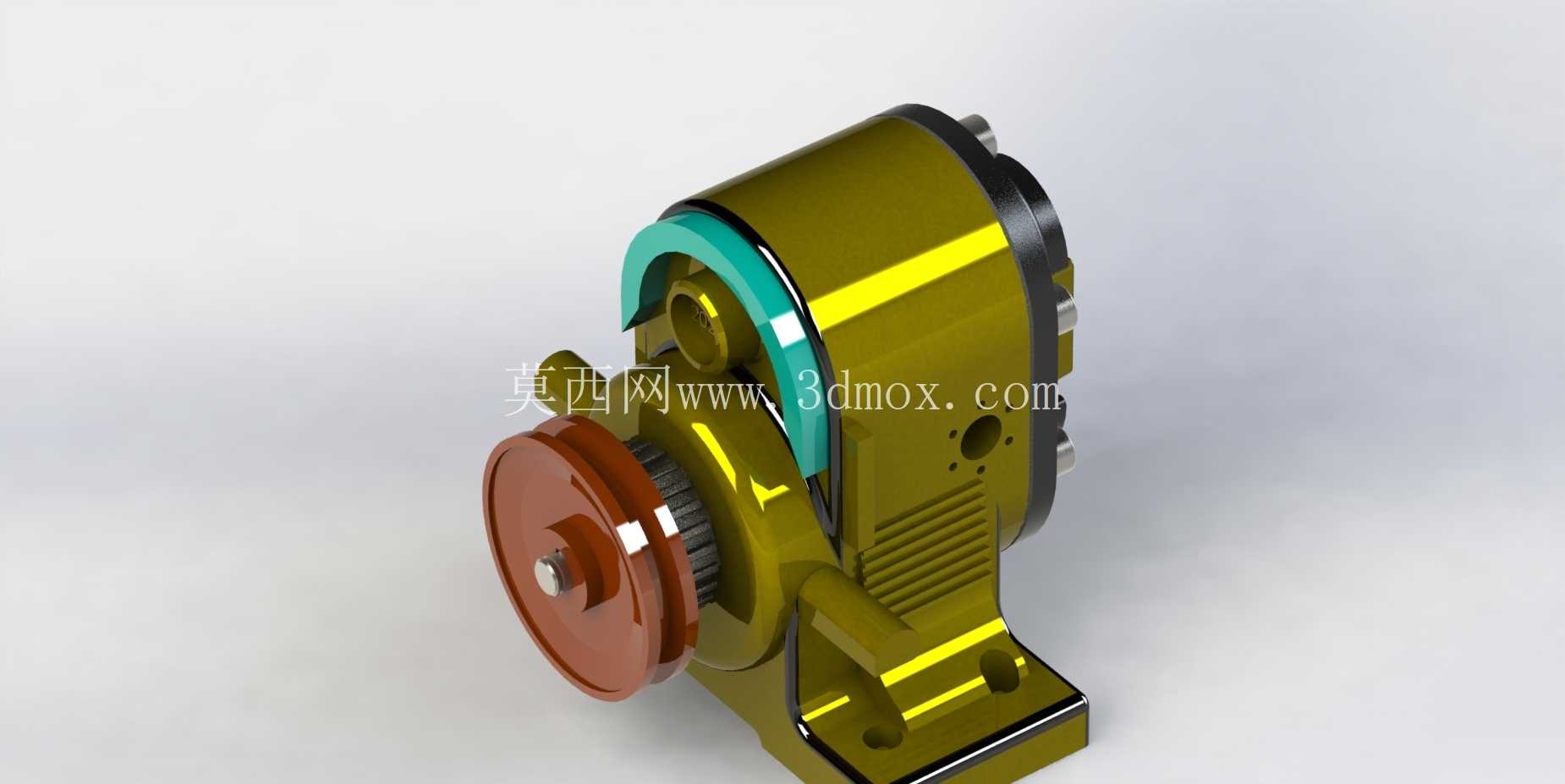

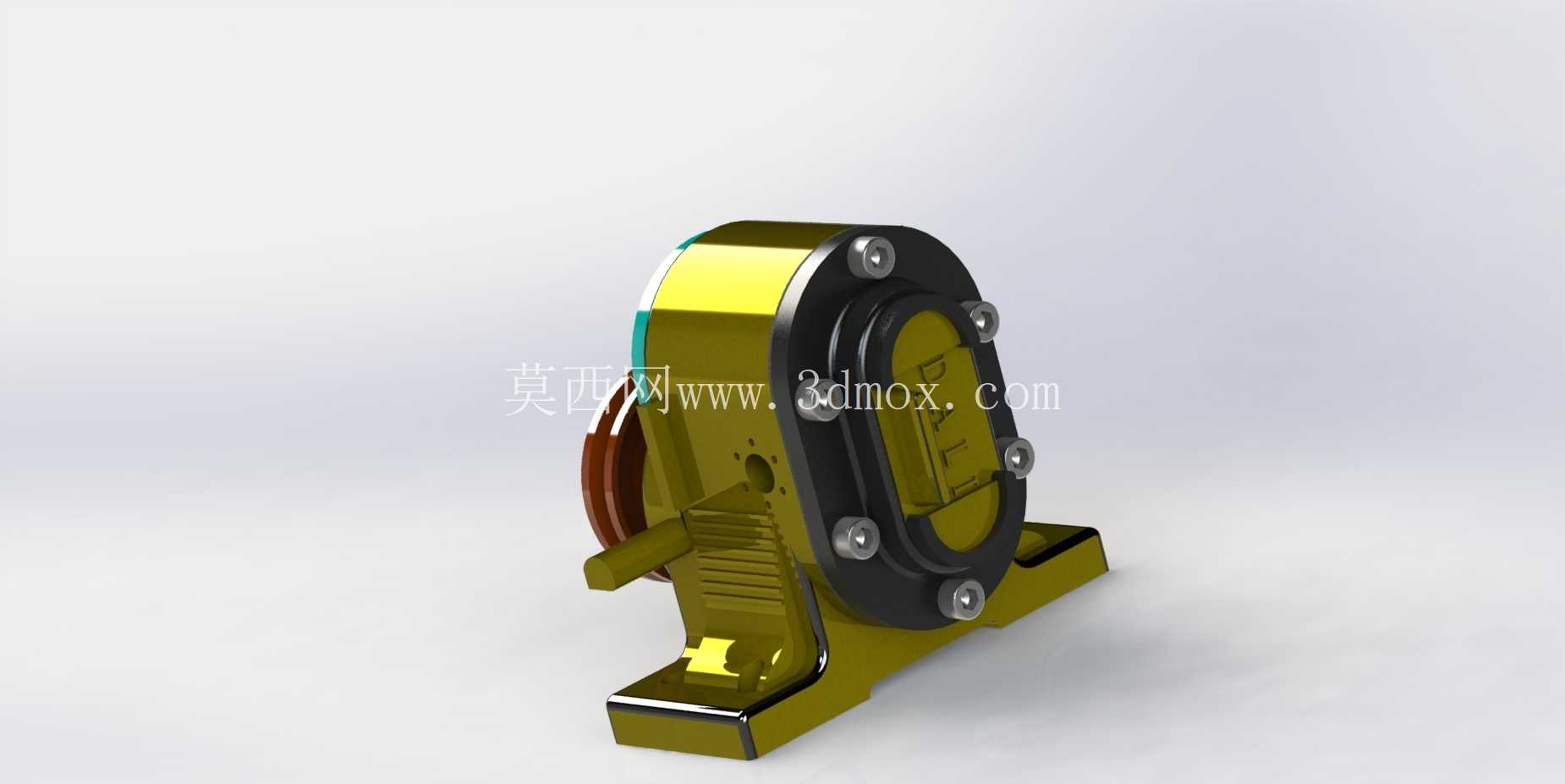

　　这款外啮合齿轮泵的结构设计，首先要匹配低压液压系统的常规工况需求，在润滑系统、小型液压站、燃油输送这类对流量脉动要求不极端严苛的场景里，这类齿轮泵的应用占比一直不低。设计时优先考虑了壳体的集成安装特性，底部带一体式安装支脚，支脚预留的安装孔位可以直接适配常规的设备安装基面，不需要额外加装转接支架，安装边界的预留尺寸也考虑了现场接管的操作空间，进出油口的位置避开了安装螺栓的操作区域，现场装配时不用反复调整管路角度就能完成对接。

　　从功能实现逻辑来看，泵体内部的一对参数完全一致的外啮合齿轮是核心工作部件，齿轮与泵壳内腔、端盖之间的配合间隙控制在微米级，既保证齿轮转动时不会出现卡滞，又能把内部泄漏量控制在允许范围内，保证容积效率。齿轮轴的伸出端做了轴径台阶设计，既可以通过联轴器和驱动电机直连，也能适配带轮传动的安装需求，轴端的密封结构采用了常规的骨架油封安装位，后期维护更换密封件时不需要完全拆解泵体，只需要拆下端盖的密封压盖就能完成操作，降低了现场维护的工作量。

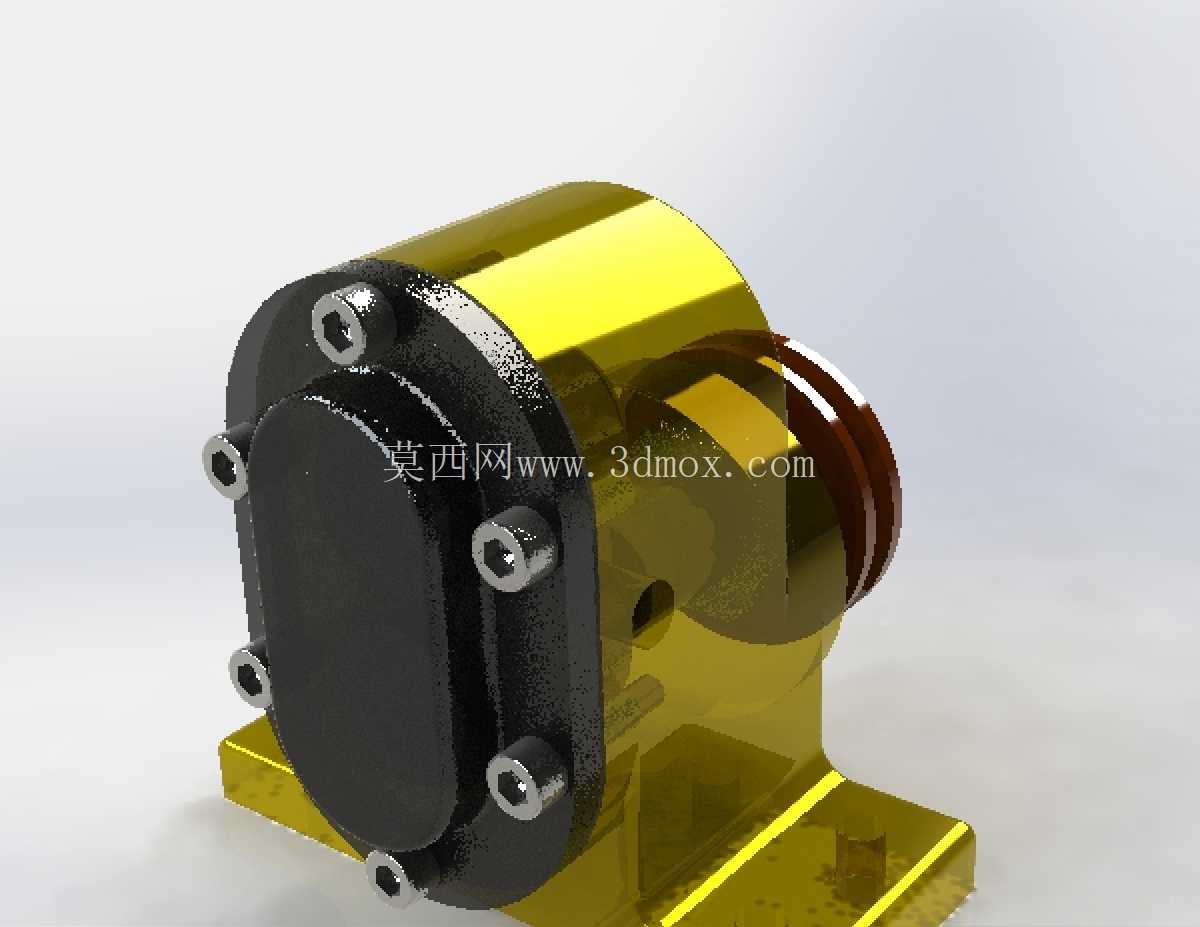

　　泵体的端盖采用多螺栓周向紧固的设计，螺栓沿齿轮腔的外轮廓均匀分布，紧固时可以让端盖和壳体的结合面受力均匀，避免出现局部间隙过大导致的泄漏问题，同时端盖上预留了定位销孔，装配时可以通过定位销保证端盖和壳体的同轴度，避免齿轮轴出现偏载导致的磨损加剧。壳体的油道设计做了圆弧过渡处理，避免油液在流道内出现直角转折带来的压力损失，同时在高压侧和低压侧之间设计了细微的卸荷槽，缓解齿轮啮合时的困油现象，降低泵运行时的振动和噪音。

　　从外形尺寸的适配性来看，这款齿轮泵的整体轮廓属于小型泵范畴，整体宽度控制在可以适配1kW以内驱动电机的安装尺寸范围内，输出流量可以满足小型液压机具、设备润滑系统的供油需求，安装支脚的孔距符合通用的小型液压泵安装尺寸规范，可以直接替换同参数规格的老旧齿轮泵，不需要对原有设备的安装基面做二次加工。齿轮的齿形采用标准渐开线直齿设计，加工工艺成熟，常规的滚齿设备就能完成加工，不需要特殊的定制刀具，后期备件的采购和加工成本更低。

　　在结构细节的处理上，泵体外部的加强筋沿着进出油道的方向布置，既提升了壳体的整体刚性，避免泵在高压工况下出现壳体变形，又不会额外增加过多的整体重量。齿轮轴的支撑部位采用了滑动轴承的安装位，适配铜基含油轴承的安装尺寸，在连续运行的工况下可以保证足够的支撑寿命，同时轴承的润滑油道直接和泵的高压腔连通，不需要额外配置润滑管路，依靠泵自身输送的油液就能完成轴承的润滑，简化了整体结构。进出油口采用标准的管螺纹设计，可以直接适配常规的液压管路接头，不需要定制特殊规格的接头配件，现场安装的通用性更强。
