CSWA技能考核专用异形定位块结构

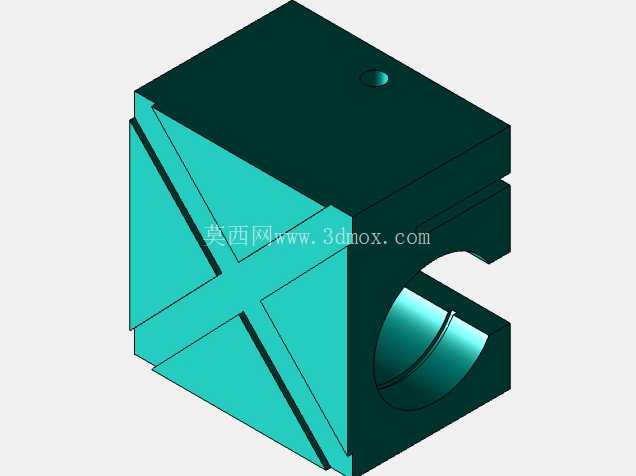

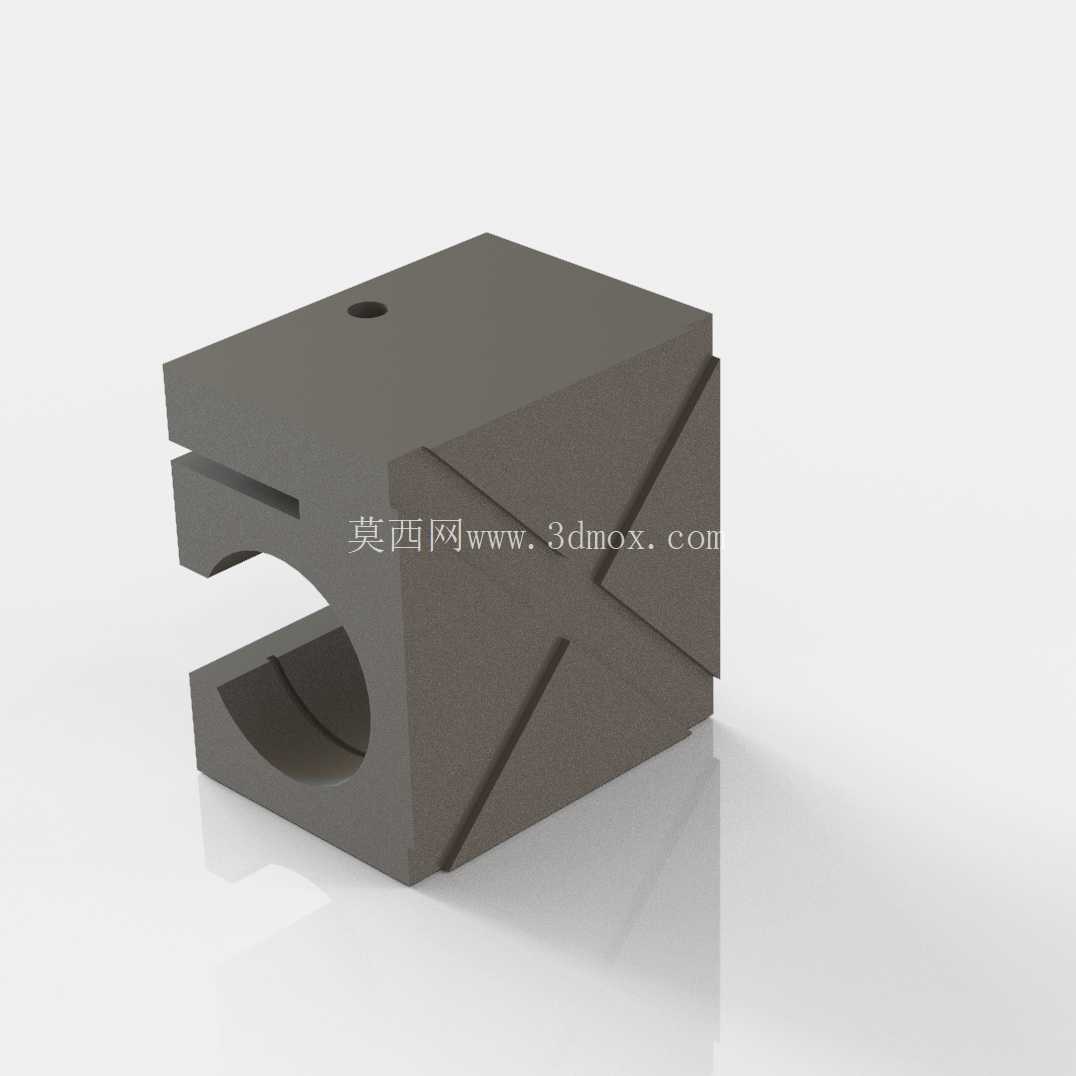

该零件是三维机械设计技能考核中常见的典型异形结构件，整体以立方体为基础基体，在实体上通过多步切除、凸台拉伸、孔位加工完成整体构型，核心作用是考察建模者对草图约束、特征顺序、几何关系判定的掌握程度，同时这类结构在冲压模具的定位组件、工装夹具的限位模块中也有广泛的应用场景。从实际工业使用场景来看，这类带交叉V型导向槽、半圆弧通槽、顶面定位小孔的块体结构，常作为汽车冲压生产线的侧定位块使用：安装时通过顶面的小孔穿入定位销，固定在下模座的对应安装位上，侧面的交叉V型槽可配合模具上的导向斜楔完成开合模过程中的滑动导向，下部的半圆弧通槽可避让模具上的圆形导柱或者送料杆，避免合模过程中发生结构干涉，前端的开口槽则可卡入冲压件的翻边位置，完成板料送进过程中的粗定位，保证冲压作业时板料位置精度控制在公差范围内。

从设计思路层面拆解，这类零件的建模逻辑完全贴合实际机加工的工序顺序：首先是立方体基体的粗加工，对应建模中的基础凸台拉伸，确定零件的整体外轮廓边界，整体外形为规整的正六面体，六个面的平面度、相邻面的垂直度都有较高要求，作为后续所有特征加工的基准面；其次是侧面交叉V型槽的加工，对应建模中的双向拉伸切除，两个V型槽呈90度交叉分布在零件的两个相邻侧面，槽的角度、深度都需要严格匹配配套斜楔的导向面角度，槽面的表面粗糙度要求较高，保证滑动导向过程中无卡滞；之后是下部半圆弧通槽的加工，对应建模中的贯穿式切除，圆弧的直径尺寸需要大于所避让的导柱直径，预留出足够的装配间隙，避免热胀冷缩或者加工误差导致的装配干涉；再之后是前端开口槽的加工，对应建模中的单侧拉伸切除，槽的宽度尺寸匹配冲压件翻边的厚度，槽的深度根据定位行程确定，保证板料送进时能顺利卡入槽内完成定位；最后是顶面定位小孔的加工，对应建模中的简单直孔切除，孔的位置度公差要求较高，保证零件安装到模座上时位置无偏移。

从安装边界与尺寸逻辑来看，这类零件的整体长宽高尺寸比例接近1:1:0.8，属于紧凑型的块状定位零件，安装时不需要额外的复杂固定结构，仅通过顶面两个定位销孔配合紧固螺栓即可完成固定，安装面为零件的底面，要求底面与模座安装面完全贴合，无悬空间隙；侧面的V型导向槽在装配时需要与斜楔的导向面进行配研，接触面积不低于80%，保证导向过程中受力均匀，不会出现局部偏磨的情况；下部的半圆弧通槽与避让的导柱之间单边预留0.5mm的间隙，既满足避让需求，也不会因为间隙过大影响整体结构的紧凑性；前端的定位槽边缘做了微小的倒角处理，避免板料送进时被槽口的锐边刮伤，影响冲压件的表面质量。

这类结构之所以被选作技能考核的样件，核心原因是其覆盖了机械建模中最常用的几类特征操作，同时也完全对应工业现场中实际使用的零件结构，没有脱离实际生产的冗余设计：建模过程中如果特征顺序选择错误，比如先做切除特征再做基体拉伸，很容易出现特征报错或者实体丢失的问题；如果草图约束没有完全定义，会导致后续修改尺寸时整个零件的构型出现错位，这也对应实际加工中如果工序顺序安排错误，会导致零件报废的生产逻辑。在实际模具维护过程中，这类定位块属于易损件，长期的滑动摩擦会导致V型槽面出现磨损，当磨损量超过0.1mm时就需要更换新的定位块，因此这类零件的建模参数化程度要求较高，只需要修改几个关键尺寸就可以快速生成适配不同模具规格的新零件模型，大幅缩短模具维修的准备周期。

从结构强度角度分析，这类块状零件整体采用合金工具钢加工，热处理后硬度达到HRC58-62，基体没有多余的减重结构，保证在反复的冲击载荷下不会出现开裂或者变形，交叉V型槽的根部做了微小的圆角处理，避免应力集中导致的槽根开裂，半圆弧通槽的两端也做了倒角，去除加工毛刺的同时也减少了应力集中点。在实际冲压作业中，这类定位块承受的载荷主要来自板料送进时的碰撞力、斜楔滑动时的侧向力，整体受力不大，但对位置精度的要求极高，一旦定位块出现位置偏移或者磨损超差，会导致冲压件的孔位、边距出现尺寸超差，直接产生批量废品，因此在模具日常点检中，这类定位零件的磨损量、紧固状态都是必检项目。
