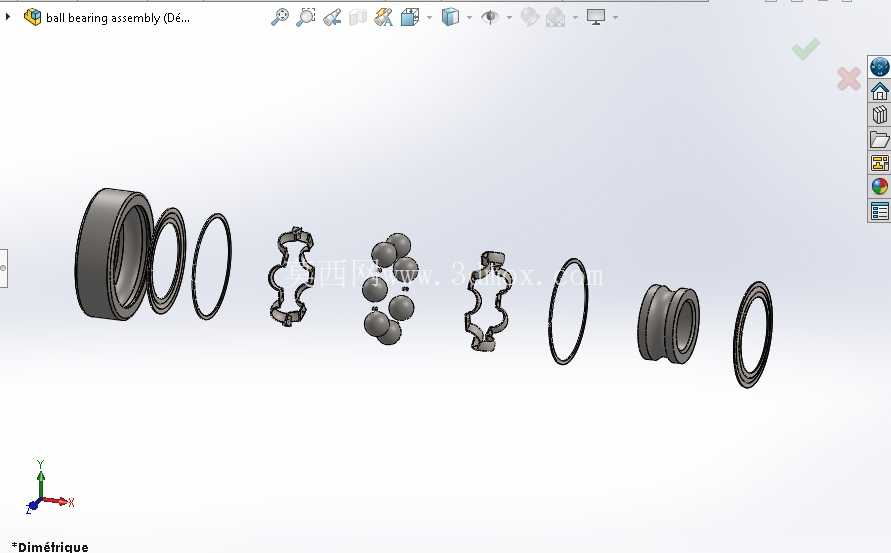

深沟球滚动轴承爆炸视图结构展示

　　在各类旋转传动设备的支撑结构中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，这套拆解展示的深沟球轴承结构，覆盖了从内圈、外圈、滚动体到保持架、密封件的全部组成零件，能够直观呈现各部件的配合关系与装配逻辑。从实际应用场景来看，这类轴承广泛适配中小功率电机主轴、机床进给轴、输送线辊筒、小型减速机输入输出轴等需要低摩擦旋转支撑的部位，可在常规转速工况下承受稳定的径向载荷，部分带密封结构的型号也可承受一定程度的轴向载荷，适配有轻度防尘防漏要求的安装环境。

　　从功能特性上看，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备轴承座采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体将滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，冲压或机加工成型的保持架将滚动体等距分隔，避免滚动体在运转过程中相互摩擦碰撞，保证载荷均匀分布在整个滚道圆周上，两侧的密封件则可以阻挡外部粉尘、水汽进入轴承内部滚道，同时防止轴承内部润滑脂泄漏，延长维护周期。

　　在设计思路层面，这类轴承的滚道曲率半径略大于滚动体半径，既保证滚动体与滚道有足够的接触面积承载载荷，又预留了微量的调心余量，可补偿轴系加工安装过程中产生的微小同轴度误差，避免出现卡滞、偏磨问题；保持架的兜孔间隙经过反复校核，既不会因间隙过小限制滚动体的自由转动，也不会因间隙过大导致滚动体在运转过程中产生窜动噪音；密封件的唇口与内圈密封槽的过盈量控制在合理区间，兼顾密封效果与运转阻力。

　　从安装边界尺寸来看，这类轴承的内圈内径、外圈外径、装配总宽度均遵循通用标准尺寸系列，可直接适配对应规格的轴承座与轴径，安装时内圈的定位轴肩高度、外圈的挡肩高度均有明确的设计限值，既保证轴向定位的可靠性，又不会因轴肩过高影响轴承的拆卸维护，装配前需确认轴与轴承座的配合面粗糙度、形位公差符合要求，避免因安装面加工缺陷导致轴承运转精度下降、早期失效。在实际选型过程中，需要根据轴系的额定载荷、最高运转转速、工作环境温度、润滑方式等参数匹配对应的轴承游隙组别、密封形式与保持架材质，常规工况下采用冲压钢保持架搭配锂基脂润滑即可满足使用需求，在腐蚀环境或高转速工况下则需要选用不锈钢材质滚动体、工程塑料保持架或特殊密封结构的定制型号。从三维建模的角度来看，这套模型完整还原了各零件的配合公差带、倒角、滚道曲面、保持架兜孔结构、密封件唇口细节，可直接用于设备装配干涉检查、轴系刚度仿真分析、维修拆装培训演示等场景，建模过程中对滚动体与滚道的接触位置、保持架与滚动体的间隙都做了精准还原，避免出现装配错位、干涉穿模的问题，能够为设备整体设计阶段的轴承选型校核提供直观的三维参考。
