内啮合式弹性缓冲联轴器结构设计

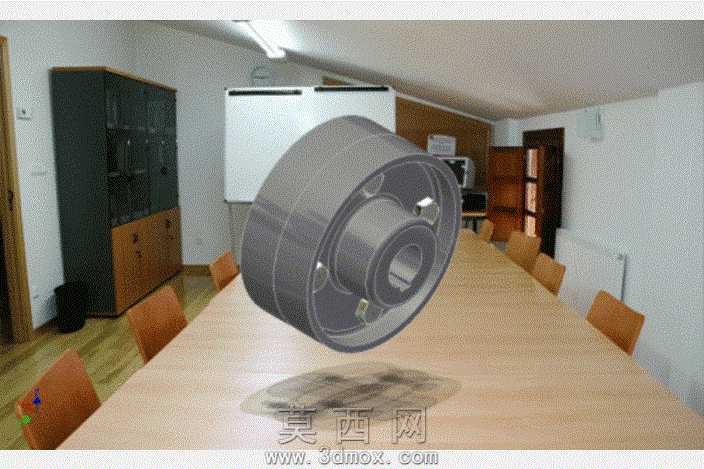

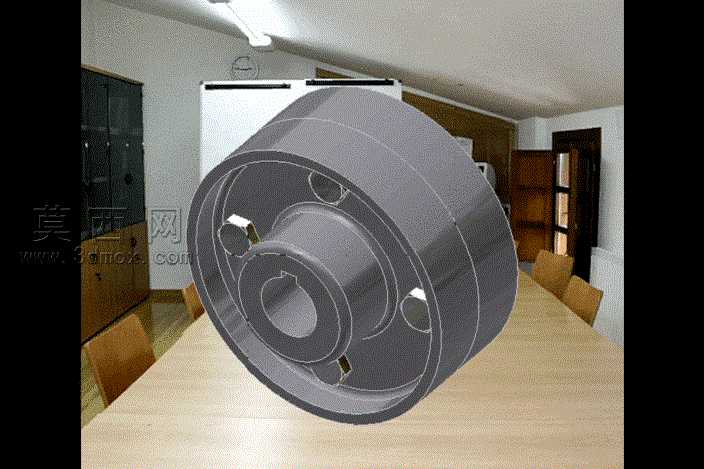

本联轴器模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各传动部件的装配公差合理性，从主动端轴孔、内嵌弹性缓冲块到从动端内啮合齿圈，每一处结构尺寸都经过同轴度校验，避免后续装配出现干涉问题。建模初期先梳理联轴器的动力传递逻辑：主动轴带动内轮毂转动，通过周向均匀分布的弹性缓冲块将扭矩传递至外齿圈，再由外齿圈输出动力至从动端，这种结构可以有效补偿两轴安装时的径向、角向偏差，同时缓冲传动过程中的冲击载荷，降低传动系统的振动与噪音。材质分配阶段，针对不同部件的功能特性匹配对应材质：内外金属轮毂与齿圈部分采用调质45号钢材质，渲染时赋予哑光金属质感，还原钢材经过机加工后的细腻表面纹理，边缘处做轻微倒角处理避免应力集中；内嵌的弹性缓冲块采用聚氨酯橡胶材质，渲染时调整材质的粗糙度与漫反射参数，呈现橡胶材质特有的半哑光弹性质感，与金属部件形成清晰的视觉区分。结构设计上，外齿圈采用一体式筒状结构，内壁设置与缓冲块匹配的卡槽，保证缓冲块安装后不会出现周向窜动；内轮毂的轴孔处设计有标准键槽，可与常规传动轴实现可靠周向固定，轮毂外侧均匀分布的凸爪与缓冲块完全贴合，保证扭矩传递过程中受力均匀。渲染环节采用室内办公场景作为展示环境，添加柔和的顶光与侧补光，避免金属表面出现过曝的高光区域，同时在模型下方添加柔和的投影，增强模型的空间立体感，清晰展示联轴器的整体外观与内部装配关系。整个建模过程严格遵循机械设计规范，所有配合面的尺寸公差都按照传动件的通用标准设定，既保证了模型的视觉展示效果，也具备实际生产参考价值，可直接用于传动系统的装配模拟、工况演示以及后续的工程图纸导出。
