阿基米德节奏椭圆规机械结构设计

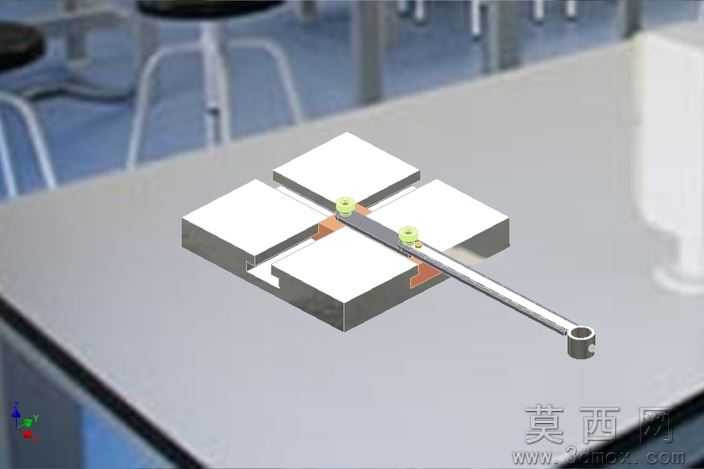

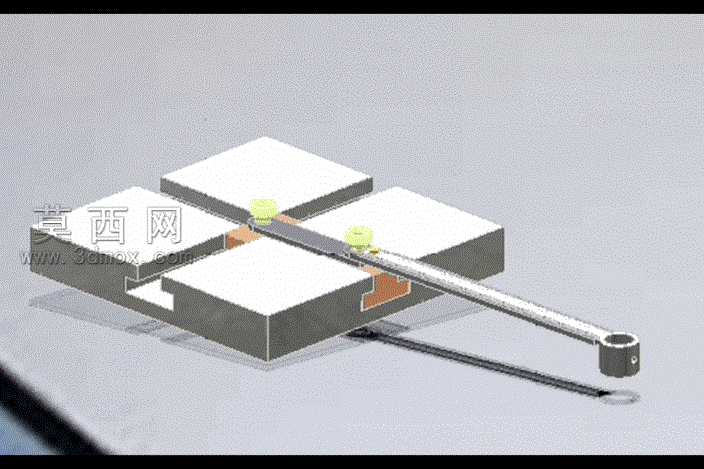

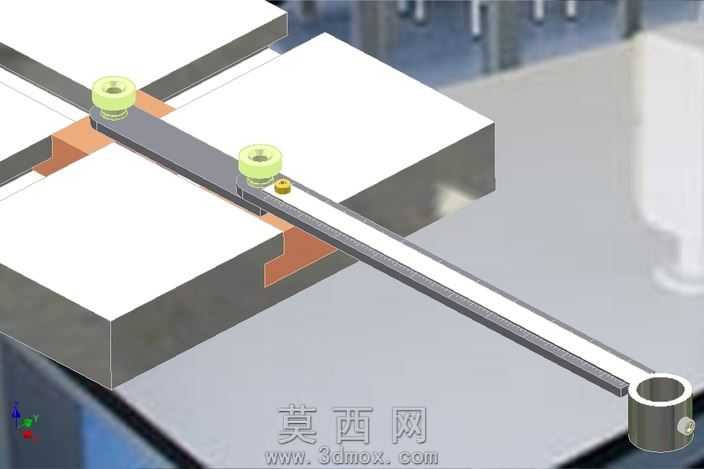

本作品为阿基米德节奏椭圆规的三维结构设计，整体建模过程严格遵循机械运动原理完成尺寸推导与零件搭建。建模阶段首先完成基座模块的构建，采用四块对称排布的方块式基座作为承载基础，基座内部开设正交的十字形导向滑槽，滑槽的截面尺寸与滑动块的配合公差控制在合理范围，保证滑动过程无卡滞同时避免过量间隙影响绘图精度。核心传动杆件采用长直杆结构设计，杆身设置两个可调节的铰接滑动副，两个滑动副分别嵌入基座的横向与纵向滑槽内，滑动副与杆件之间采用可锁止的铰接结构，可通过调节两个铰接点的间距改变椭圆绘制的长短轴参数，满足不同规格椭圆的绘制需求。杆件末端设置绘图笔安装座，安装座采用同轴通孔设计，可适配常规绘图笔的夹持固定，保证绘图过程中笔尖与纸面的垂直贴合。材质渲染阶段，基座部分采用哑光灰色工程塑料材质，表面添加细微的磨砂纹理模拟真实教具的质感，传动杆件采用亮面金属材质，添加轻微的环境反射效果突出杆件的平直度与加工精度，铰接滑动副采用淡黄色半透明工程塑料材质，区分不同功能模块的同时清晰展示运动副的连接位置。结构设计上充分考虑运动干涉问题，通过三维软件的运动仿真模块完成全行程运动验证，确保杆件在绕铰接点转动、滑动副沿滑槽移动的全过程中，各零件之间无碰撞干涉，运动轨迹完全符合椭圆生成的数学原理。设计思路围绕教学演示功能展开，整体结构简洁直观，可清晰展示椭圆规的运动原理，各零件拆分后可完成快速装配，既可以作为机械原理教学的演示模型，也可作为小型绘图工具的结构原型，所有配合面均做了倒角处理，避免锐边带来的安全隐患，滑动接触面添加了模拟润滑的材质表现，还原真实机械结构的运行状态。
