开槽式铝制电子散热鳍片结构设计

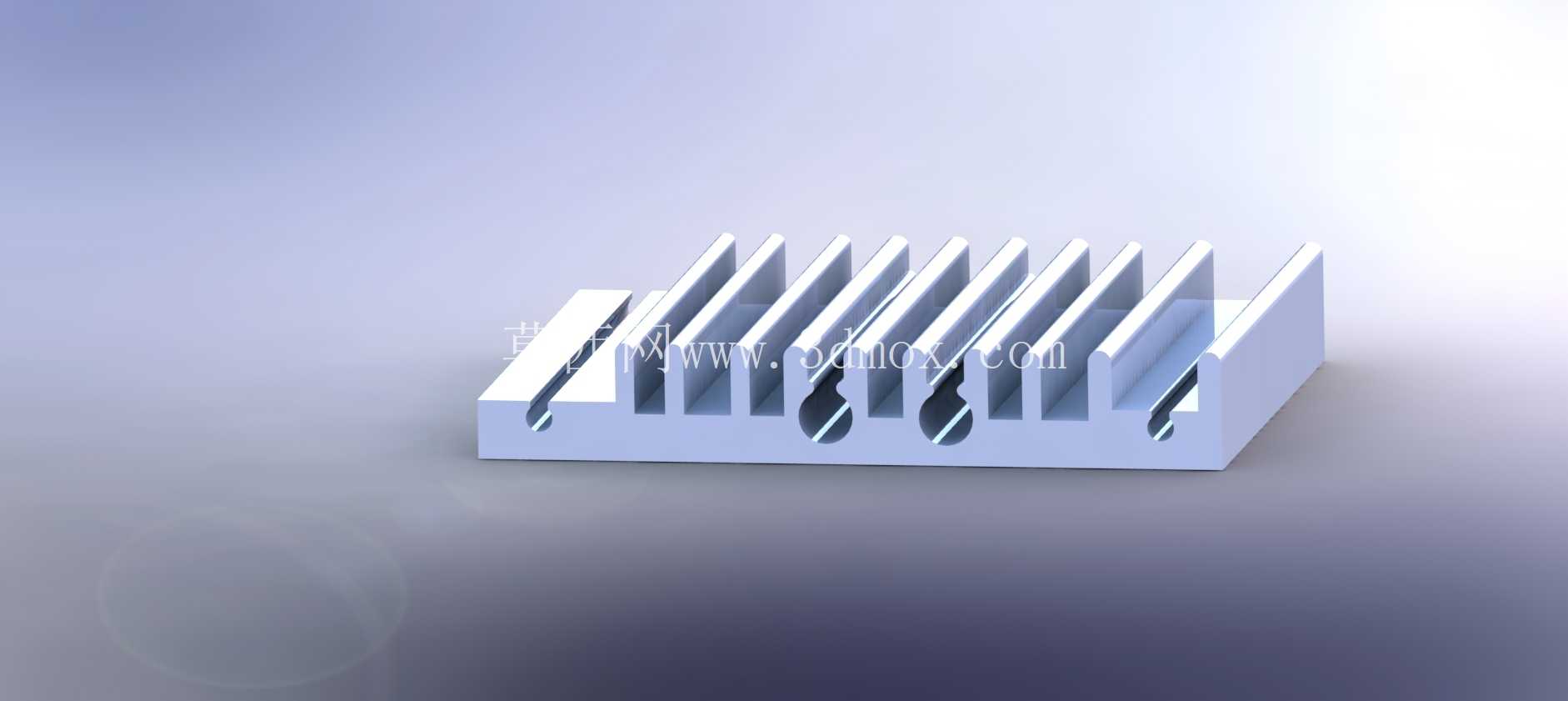

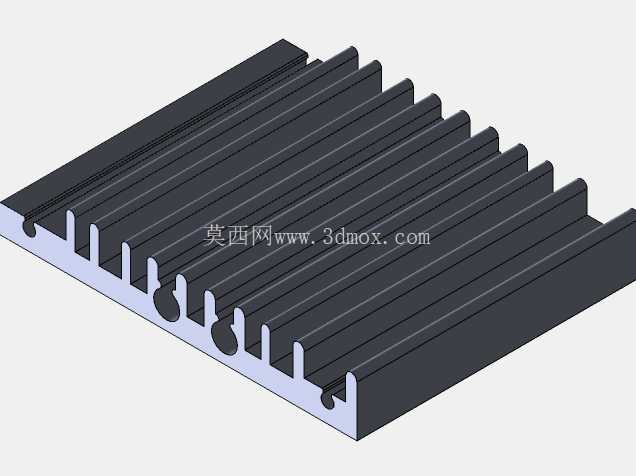

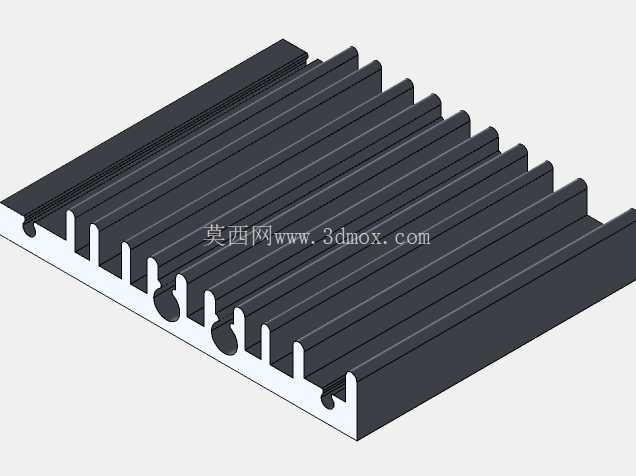

　　这款铝制散热结构主要面向中小功率电子器件的被动散热场景，在开关电源模块、工控板卡功率器件、小型变压器周边、LED驱动模组等安装空间紧凑、无强制风冷条件的工况下应用广泛，不需要额外搭配风扇即可通过自身结构完成热量传导与散发，避免长期运行积灰、风扇寿命衰减带来的设备可靠性问题。从结构设计逻辑来看，整体采用挤压铝型材一次成型的工艺思路，基底部分做了等厚设计，保证与发热器件接触面的平面度，减少接触热阻，基底上均匀排布直立式散热鳍片，鳍片间距经过热仿真校核，既保证足够的散热总面积，又避免间距过小导致空气流通受阻形成热淤积。

　　鳍片根部做了圆弧过渡处理，一方面降低型材挤压成型时的应力集中，减少生产过程中的开裂变形风险，另一方面增大热量从基底向鳍片传导的截面积，降低导热路径上的热阻。基底侧面预留的半圆开槽是针对特定安装场景设计的定位结构，可配合卡簧、圆柱销实现快速卡装固定，不需要在散热片本体上额外钻孔攻丝，既简化安装工序，也避免钻孔破坏型材内部的导热连续性，同时开槽位置避开了核心发热区域的正上方，不会影响基底与发热器件的有效接触面积。

　　安装边界方面，整体为规则长方体构型，长宽尺寸适配常规TO封装功率器件、小型平面变压器的安装面，鳍片高度控制在常规板卡安装的限高范围内，不会与周边壳体、相邻元器件产生干涉，安装时可根据实际发热功率选择导热硅胶片、导热硅脂作为界面填充材料，基底的平面度公差控制在合理范围内，保证界面材料填充均匀，不会出现局部空隙导致热阻飙升。在实际选型使用时，可根据器件的稳态热耗、环境最高温度核算所需的散热面积，这款结构的鳍片厚度、间距配比适配自然对流条件下的空气流动特性，常温环境下可满足数瓦至十余瓦功率器件的温升控制要求，将器件结温控制在元器件允许的工作温度区间内，避免长期高温运行加速器件老化。

　　结构设计上没有多余的异形结构，所有棱边均做了微小倒角处理，既避免生产转运过程中锐边划伤操作人员，也不会在安装时刮伤周边的导线、绝缘层。鳍片顶端保持齐平，在部分需要加装绝缘垫片、屏蔽罩的场景下，可直接在鳍片顶端贴合固定，不需要额外做找平处理。型材材质选用常规6系铝合金，兼顾导热性能与结构强度，挤压成型后可根据实际需求做阳极氧化处理，在表面形成致密氧化层，提升耐腐蚀性的同时，不会明显降低表面的散热辐射效率，适合在潮湿、多尘的工业环境下长期使用。不同于带热管、嵌铜底座的高端散热器，这款纯铝挤压结构的成本可控，批量生产一致性好，不需要复杂的后加工工序即可直接投入使用，非常适合大批量应用的民用电子、工业控制类产品做散热配套，在设计建模过程中，重点关注了鳍片的拔模斜度，保证挤压模具的可制造性，同时对根部圆弧、侧边开槽的尺寸做了参数化处理，可根据不同的安装需求快速调整尺寸参数，衍生出适配不同功率等级、不同安装空间的系列化散热结构，缩短同类型产品的开发周期。
