400kV四芯导线四张力硬金具结构

　　在高压架空输电线路的耐张段布设作业中，四分裂导线的张力锚固一直是线路结构设计的核心环节，尤其是400kV电压等级的输电走廊，单根导线的运行张力、风偏载荷、覆冰载荷叠加后，对端部锚固金具的力学性能、形位公差都提出了极高要求，这套四张力硬配件正是针对四芯分裂导线的耐张挂接需求开发的结构件。从实际线路运行场景来看，这类金具通常部署在耐张塔的横担挂点位置，承担着将四分裂导线的轴向张力平稳传递至塔体结构的作用，同时还要兼顾分裂导线的间距保持、电气绝缘间隙控制，避免导线在长期运行中出现鞭击、扭绞、风振疲劳等问题。

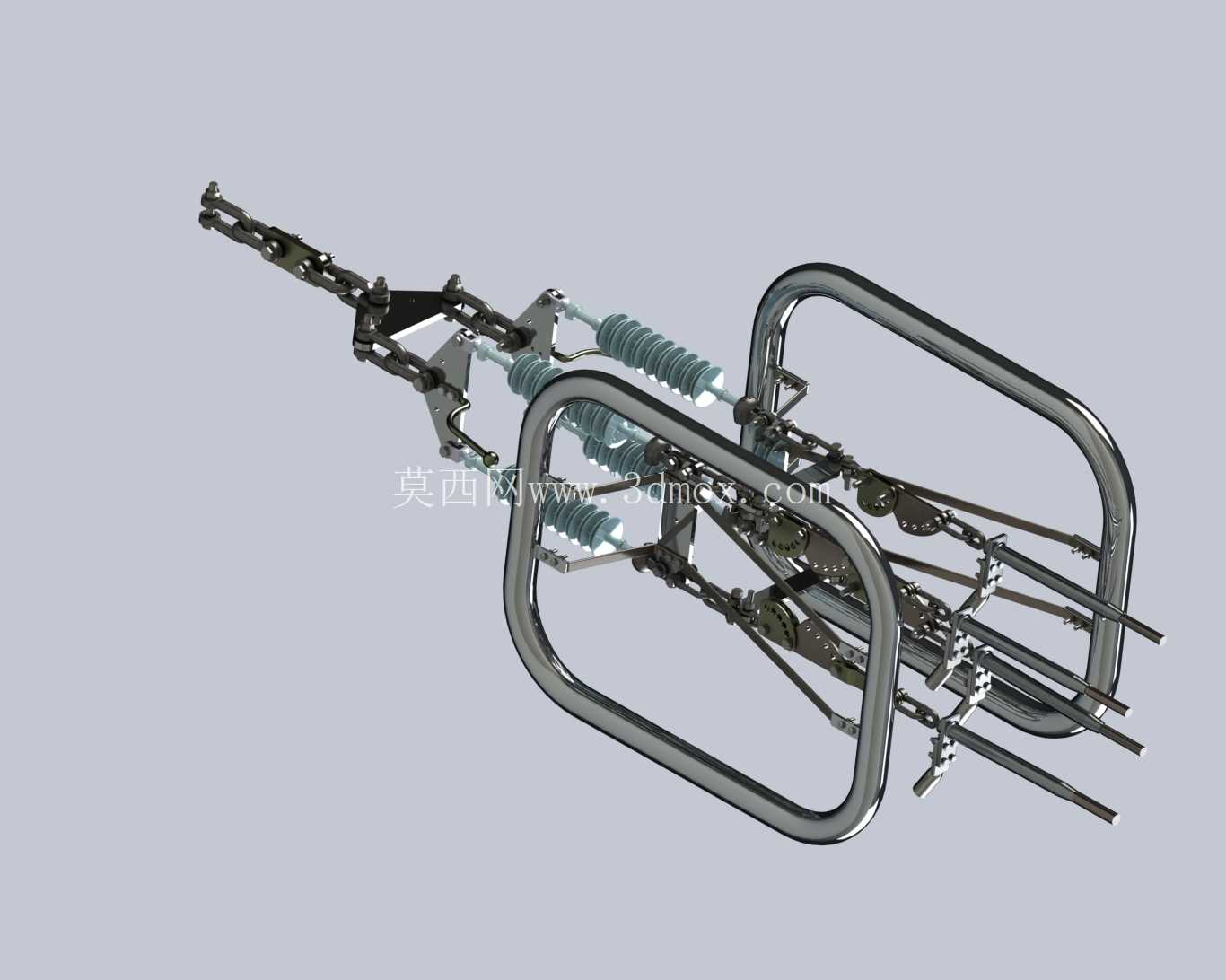

　　从结构设计逻辑来看，整套配件采用分体组合式架构，前端的楔形线夹结构直接与四根导线压接固定，每相线夹独立匹配单根导线的曲率半径，压接段的防滑齿槽深度经过力学验算，能够在导线额定拉断力的95%载荷下不出现滑移；线夹后端通过铰接联板与绝缘子串端部连接，铰接点的转动间隙控制在0.2mm以内，既可以释放导线风偏、温度形变带来的角度偏移，又不会因间隙过大造成运行过程中的冲击磨损。外侧的矩形硬框架是这套金具的核心定位结构，框架采用圆角矩形截面的合金钢弯制而成，四个端点分别对应四根分裂导线的固定位置，能够严格保证四芯导线的分裂间距符合400kV线路的电气间隙要求，避免导线间距偏差引发的电晕损耗；框架与联板之间的连接采用可调式螺栓结构，安装时可以根据现场导线的弧垂偏差微调各线夹的相对位置，抵消施工过程中的安装误差。

　　绝缘配合方面，金具与导线连接段之间配置了盘形悬式绝缘子单元，绝缘子的爬电距离匹配400kV电压等级的污秽等级要求，绝缘子端部的金具连接采用球头挂环结构，装拆便捷，能够满足线路运维过程中的单片绝缘子更换需求。从安装边界尺寸来看，整套金具组装完成后，沿导线轴向的总长度适配常规耐张绝缘子串的端部连接尺寸，横向框架的外轮廓尺寸严格控制在四分裂导线的标准分裂间距外接圆范围内，不会额外增大塔头的空气间隙需求，能够直接适配现有400kV耐张塔的挂点设计，无需对塔体结构做额外改造。

　　在力学性能设计上，整套金具的所有承力部件均采用等强度设计思路，联板、框架、线夹的危险截面应力均控制在材料屈服强度的40%以下，能够承受线路运行中可能出现的最大覆冰载荷、断线冲击载荷；所有铰接位置均配置了耐磨衬套，降低长期运行中的磨损量，延长金具的整体使用寿命。考虑到户外运行的防腐蚀需求，所有钢制部件表面均采用热镀锌处理，锌层厚度符合电力金具的防腐蚀标准，能够在不同气候区域的户外环境下长期运行不出现锈蚀失效。

　　从现场施工适配性来看，整套金具的各部件均采用标准化接口设计，单个部件的重量控制在人工可搬运的范围内，无需借助大型吊装设备即可完成高空组装；线夹的压接操作匹配常规的导线压接模具，施工人员无需额外配备专用工具即可完成作业，能够有效降低线路施工的人力与设备成本。在风振抑制方面，框架结构的固有频率经过优化设计，避开了导线常见的风振频率区间，避免金具与导线发生共振，降低长期运行中的结构疲劳风险。
