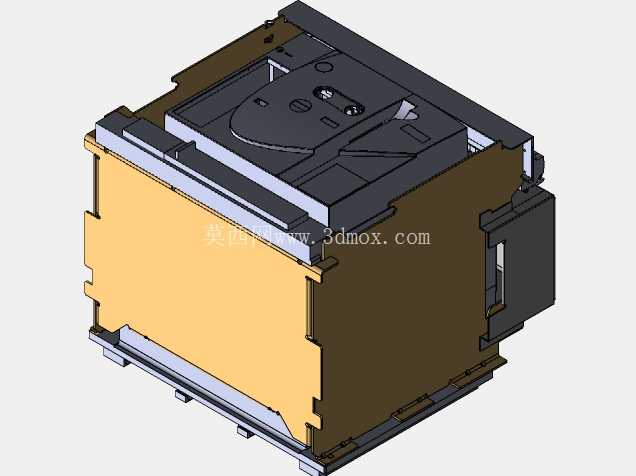

施耐德三极抽出式空气断路器结构模型

　　在低压配电系统的进线、母联及大容量馈线回路中，框架式空气断路器是承担过载、短路、欠压保护的核心配电元件，本次呈现的三极抽出式结构，覆盖800A到3200A的额定电流区间，适配工业厂房、商业综合体、数据中心等场景的主配电需求。抽出式结构的核心设计逻辑，是在不拆解主回路母线的前提下，通过摇进摇出机构实现断路器本体的快速检修、更换，相比固定式结构大幅缩短配电系统的停电维护时长，同时本体与抽屉座的分离设计，也能在设备出厂测试、现场调试阶段单独验证本体保护特性与抽屉座的机械联锁可靠性。

　　从结构设计细节来看，模型完整还原了断路器本体的分层布局：上部为操作机构与脱扣器安装腔，包含手动储能手柄、分合闸按钮、状态指示窗口，操作机构的四连杆传动结构做了等比例还原，能直观呈现储能、分闸、合闸三个工位的机械动作逻辑；中部为三相主触头系统，每极包含独立的灭弧室安装位，主触头采用铜基镀银的接触结构设计，保证大电流工况下的接触电阻稳定，避免长期运行出现过热问题；下部为二次回路接线端子区，预留了保护信号、辅助触点、分励脱扣、欠压脱扣的接线点位，与抽屉座上的二次插接件对应，抽出本体时二次回路自动断开，避免检修过程中出现误送电风险。

　　安装边界层面，该系列断路器采用垂直安装方式，抽屉座的安装孔位适配标准低压配电柜的安装梁间距，本体插入抽屉座后有明确的工作、试验、分离三个位置定位，每个位置都配套机械联锁装置，只有在分闸状态下才能操作摇进摇出机构，防止带负荷推拉断路器引发拉弧事故。外形结构上，本体的外壳采用不饱和聚酯玻璃纤维模压成型，具备高阻燃、耐电弧的绝缘特性，模型中还原了外壳的散热筋结构，在大电流长期运行时能通过外壳表面增加散热面积，降低触头与母排连接位置的温升；侧面的位置指示滑块与抽屉座的观察窗对应，运维人员无需打开柜门板就能判断断路器当前的工位状态。

　　在实际工程选型应用中，这类抽出式断路器需要匹配上下级保护元件的动作曲线，模型中预留的电流互感器安装位、智能脱扣器安装腔，能直观呈现不同保护配置下的元件布局差异，结构设计人员在做配电柜排布时，可以直接参考模型的外形尺寸校验柜内的安全距离，包括母排弯曲半径、二次线走线空间、灭弧室喷出方向的安全净距，避免现场安装时出现空间干涉。另外模型还原了抽屉座的主回路插接触头结构，该部分采用梅花式触指设计，每极触指数量根据额定电流等级调整，800A规格与3200A规格的触指数量、接触压力都有明确区分，建模时对插接面的导向倒角做了细节还原，保证本体摇进过程中触指能顺利对准母排接线柱，不会出现卡滞、触指变形的问题。从三维建模的工程价值来看，该模型完整拆分了操作机构、触头系统、灭弧室、抽屉座、二次端子等独立部件，结构设计人员可以直接参考其联锁结构的设计思路，优化自研配电设备的机械联锁可靠性，也能在做配电系统三维排布时直接调用，校验柜内设备的安装空间、母排走向，减少二维设计阶段容易遗漏的空间干涉问题。
