765kV六角导线双悬挂金具结构设计

项目分类:变压器 发布时间:2025-02-16 ID:934437

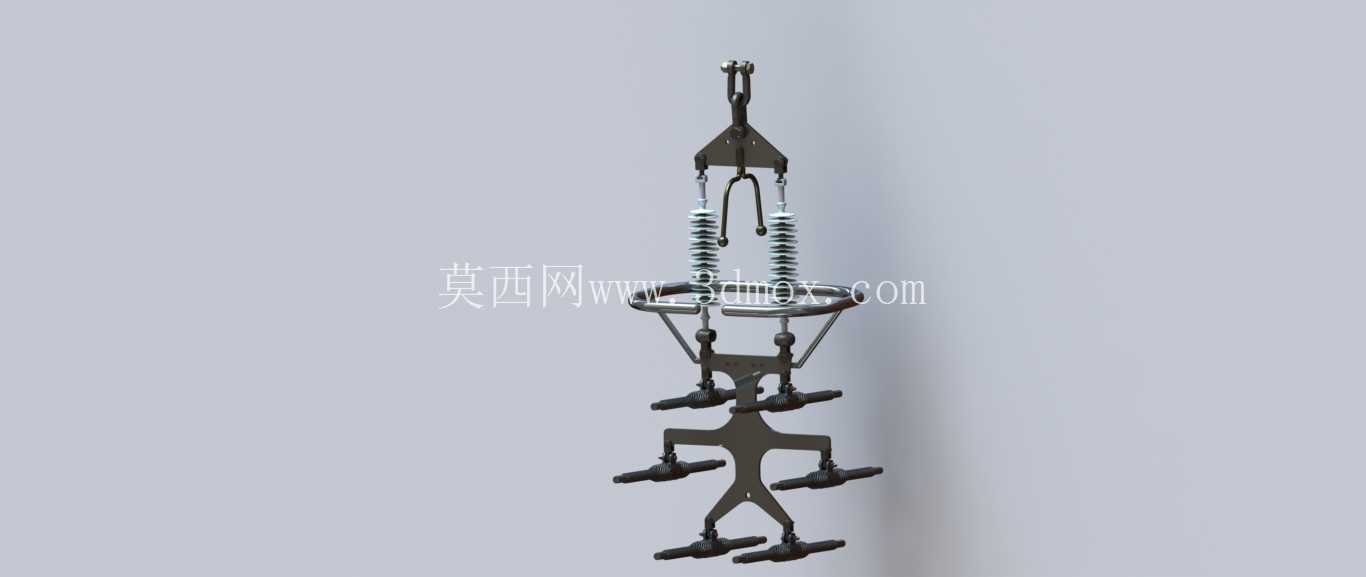

  • 765kV六角导线双悬挂金具结构设计

  在超高压架空输电线路的架设环节中,导线悬挂金具是连接绝缘子串与导线、承担线路机械载荷同时保障电气绝缘配合的核心部件,本次涉及的双悬挂硬件配件,专门适配765kV电压等级下的六角型截面导线,这类导线通常应用于大跨越、高载荷的输电段,相比常规圆形导线,六角截面的导线在风阻表现、载流均匀性上有特定优势,但配套金具的夹持结构需要完全匹配其截面轮廓,避免长期运行中出现应力集中导致的导线断股、金具滑移等故障。从结构设计逻辑来看,这套双悬挂配件采用上下对称的分叉式承载框架,上端通过U型挂环与双联绝缘子串的下端挂点连接,双联悬挂的设计本身就是为了提升超高压线路的运行可靠性,单串绝缘子出现故障时另一串仍能承担全部导线载荷,避免线路掉线事故。框架中段设置了均压环安装位,匹配765kV电压等级的电场分布要求,降低金具端部的电晕起始电压,减少长期电晕放电带来的金具腐蚀与无线电干扰。下端的夹持组件共设置六组独立的线夹单元,完全对应六角导线的六个受力面,每个线夹的夹持面都做了与六角导线外轮廓匹配的仿形设计,夹持面预压防滑纹,安装时通过螺栓锁紧后能均匀抱紧导线,不会出现局部压应力过大损伤导线铝股的问题,同时每组线夹都预留了一定的转动余量,能适应线路运行中因风偏、覆冰、温度变化带来的导线小幅摆动,避免金具与导线连接位置出现疲劳应力。

  从安装边界来看,这套金具的上端挂点间距匹配标准双联绝缘子串的挂点尺寸,不需要额外调整铁塔横担的挂点结构就能直接替换同电压等级的常规悬垂金具,整体纵向长度控制在常规悬垂串的金具连接段尺寸范围内,不会额外增加导线对横担的空气间隙距离要求,能直接适配现有765kV线路的铁塔间隙设计参数。在实际工程应用场景中,这类金具主要用于重冰区、大档距的六角导线架设段,这类区段的导线垂直载荷、风偏载荷都远大于普通线路段,双悬挂的结构设计能将单挂点的集中载荷分散到两个独立的承载路径上,框架部分采用高强度合金钢整体模锻成型后做热镀锌防腐处理,能适应野外高海拔、强腐蚀的运行环境,所有连接销轴都设置了防脱开口销,避免长期运行中销轴脱出导致金具散架。

  设计过程中重点校核了三个核心受力工况:一是最大覆冰工况下的垂直载荷,要求金具的安全系数不低于2.5,所有承载截面的应力都低于材料的屈服强度;二是最大风偏工况下的水平载荷,框架的侧向变形量控制在允许范围内,不会出现线夹错位导致导线滑脱;三是断线工况下的冲击载荷,金具的连接部位不会出现脆性断裂。夹持结构的设计特意做了等压处理,每个线夹的锁紧螺栓都设置了相同的预紧力矩要求,安装时不需要额外配磨垫片就能保证六个夹持面的受力均匀,避免长期运行中某个接触面应力松弛导致导线在金具内滑移。另外,金具的所有棱角位置都做了圆弧过渡处理,一方面是减少高压电场下的尖端放电,另一方面也避免安装过程中尖锐棱角划伤施工人员或者损伤导线外层的铝股。

  和常规单导线悬垂金具不同,这套双悬挂配件的框架中间预留了引流线的穿过空间,不需要额外设置引流线支撑金具,就能让引流线自然绕过悬挂点,减少引流线的风偏摆动对主导线的影响,同时也降低了金具的整体重量,减轻了绝缘子串和铁塔横担的承载负担。在三维建模过程中,所有配合面都按照实际加工公差做了间隙预留,销轴与挂孔的配合间隙控制在0.5mm到1mm之间,既保证安装时的装配便利性,又不会因为间隙过大导致运行中出现过大的冲击载荷,线夹的仿形夹持面按照六角导线的标准外径做了0.2mm的正公差预留,保证夹持时能完全贴合导线表面,不会出现点接触的情况。
