Xbee无线通信扩展板结构设计

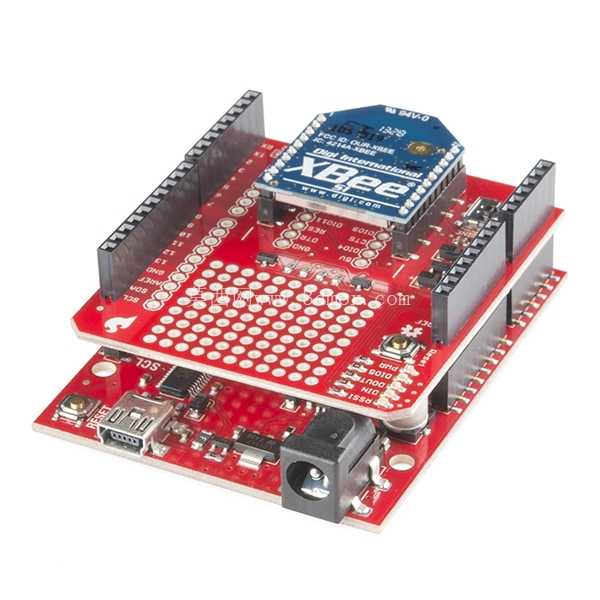

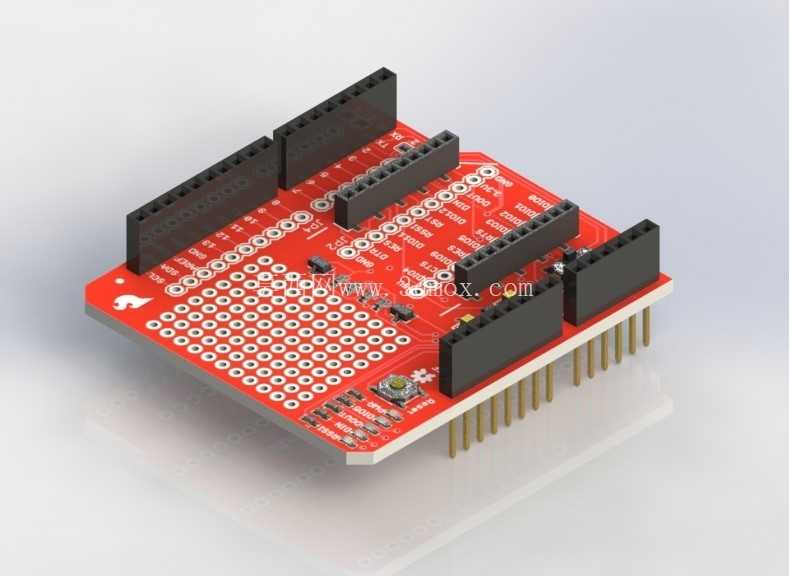

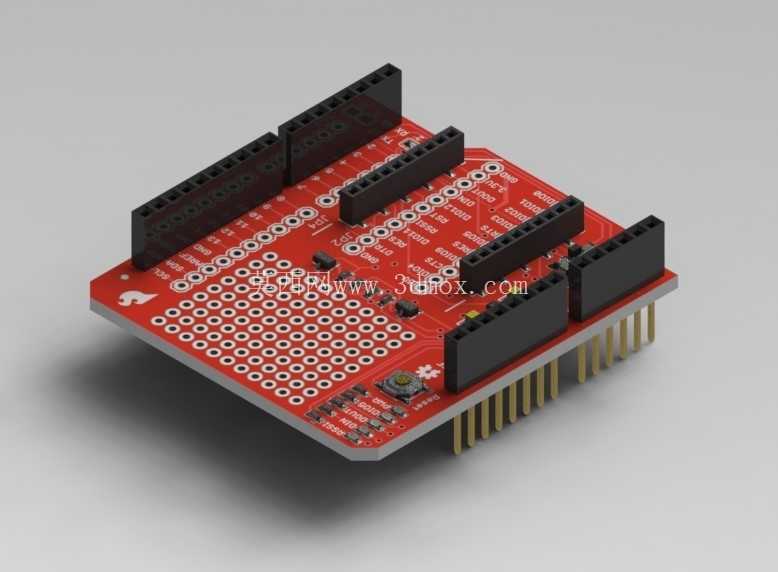

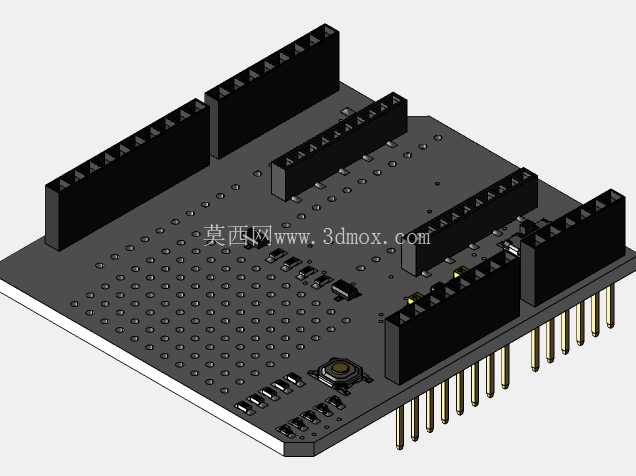

　　在嵌入式开发与物联网原型搭建场景中，这类无线通信扩展板是连接主控板与射频模块的核心转接载体，主要解决主控板原生接口与Xbee系列无线模块引脚定义不匹配的问题，让开发者无需额外飞线即可快速搭建无线数据传输链路，常见于短距离无线传感网络、远程数据采集节点、小型机器人遥控通信等项目中。从结构设计角度看，该扩展板采用标准Arduino Shield叠层安装规格，板体外形尺寸完全匹配Uno、Mega等主流Arduino主控板的安装孔位与排针布局，叠装后整体高度控制在合理范围内，不会与上层其他扩展板产生空间干涉。

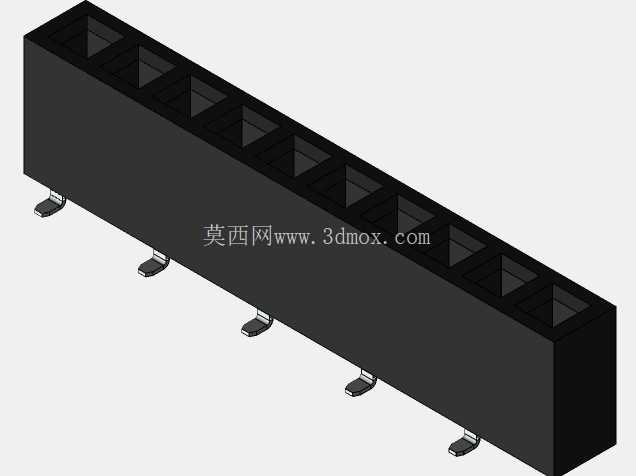

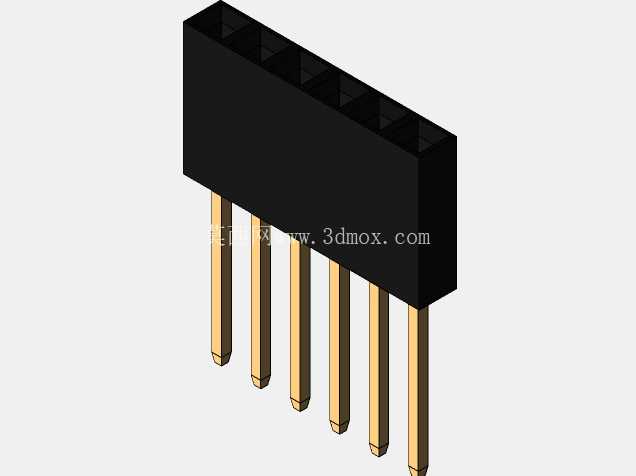

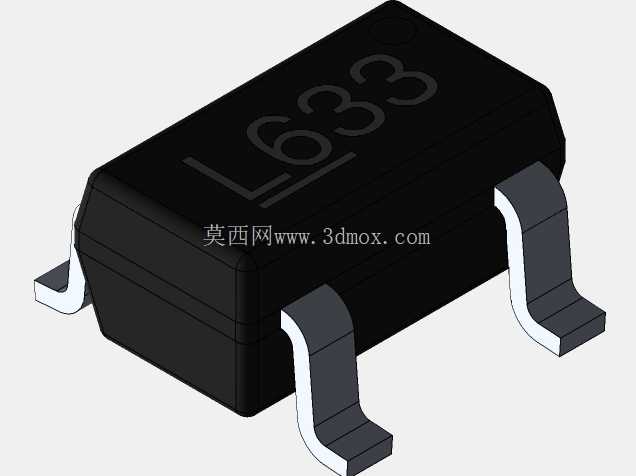

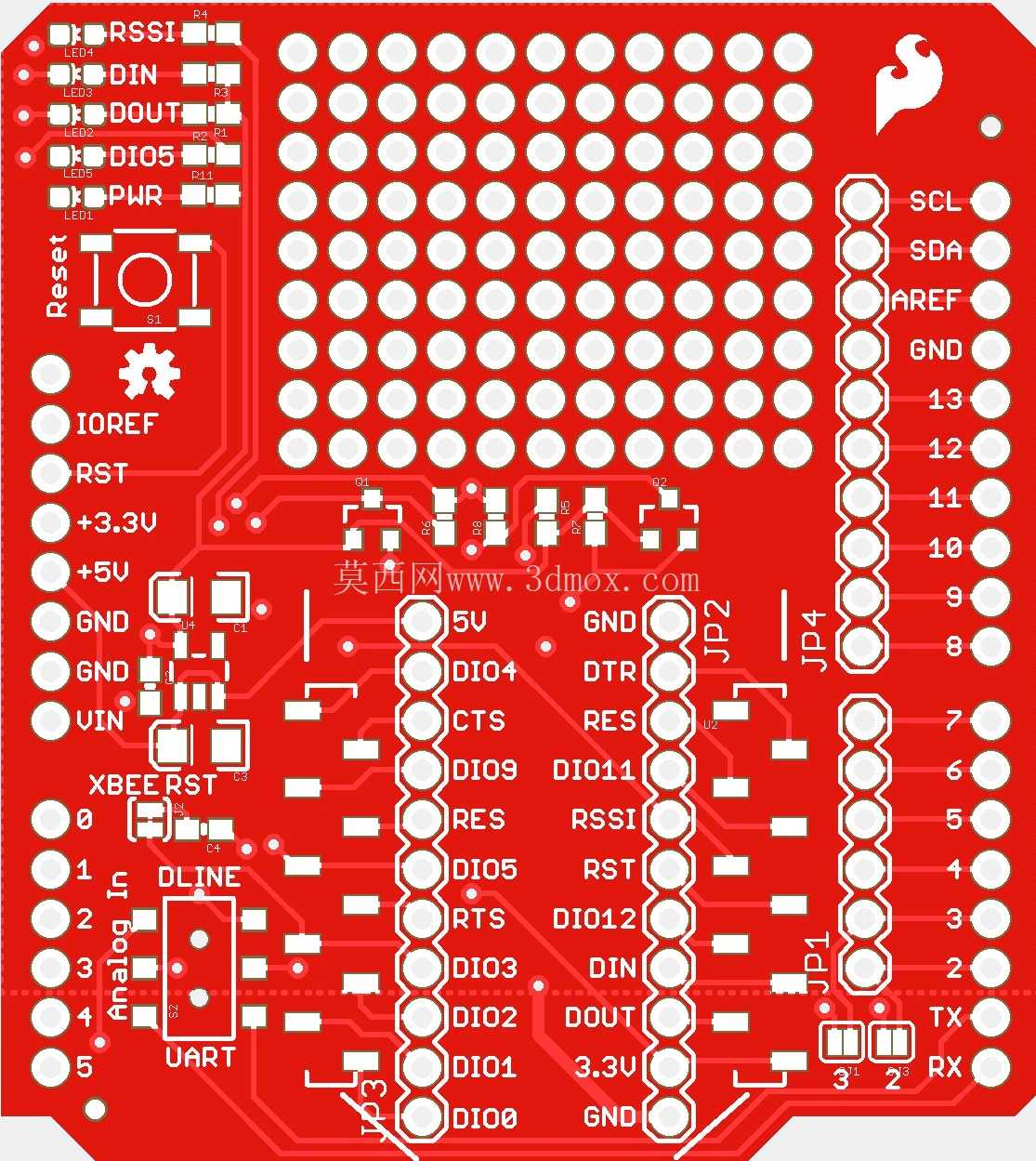

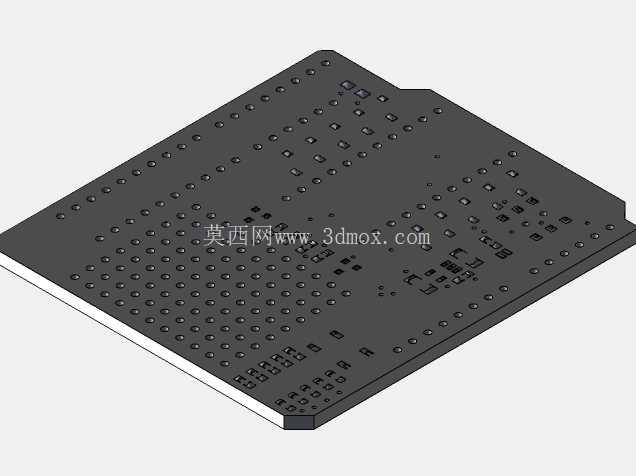

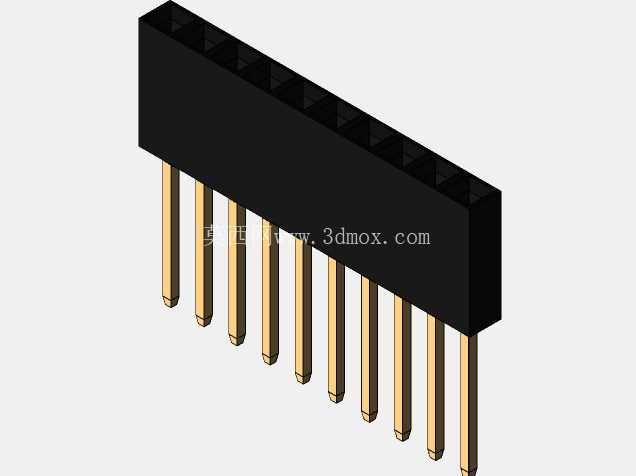

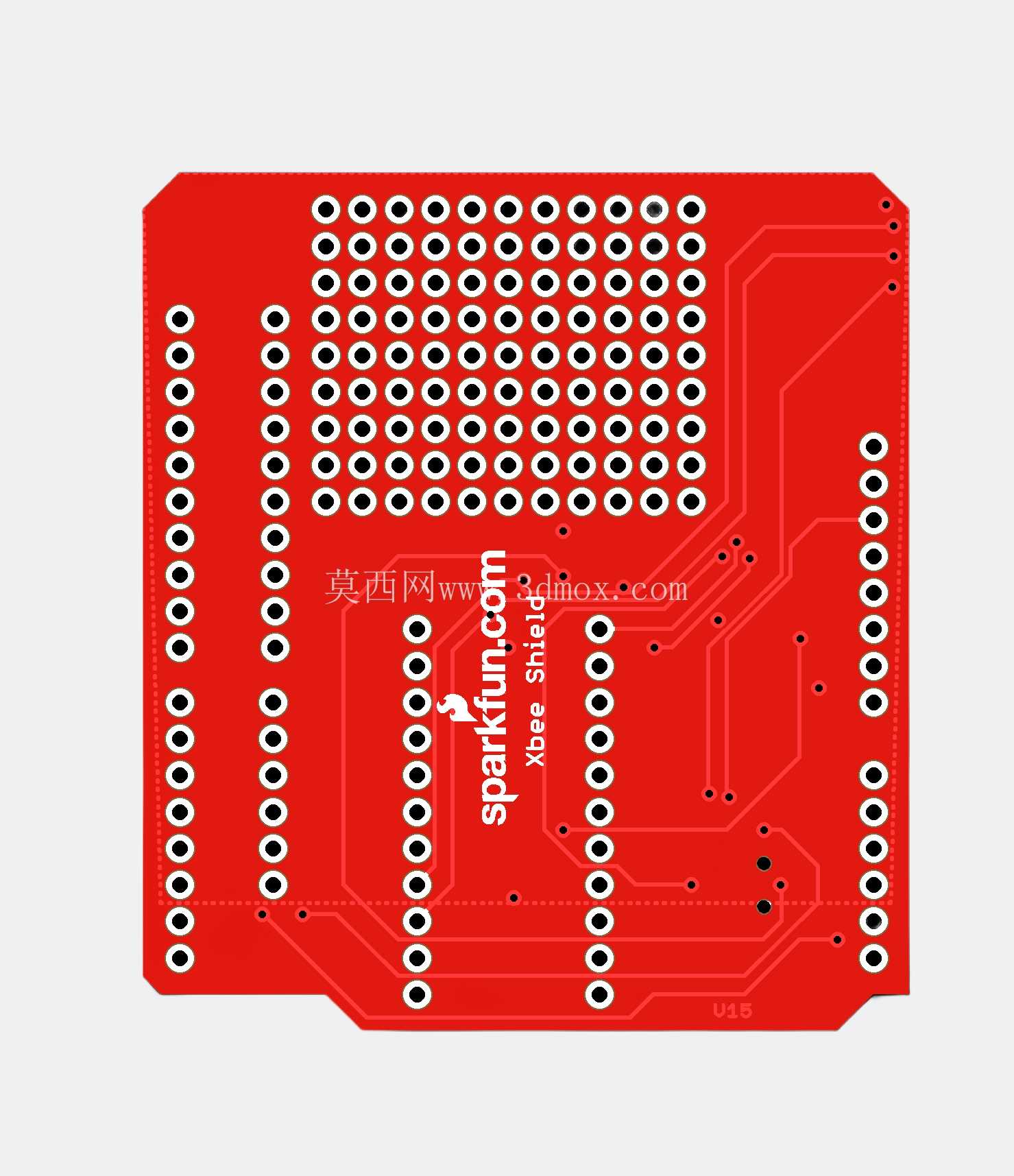

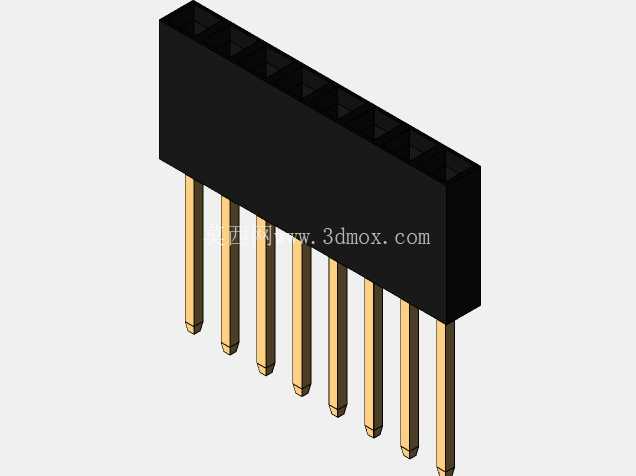

　　板载的两排长排母座直接对应主控板的数字IO与电源引脚，安装时直接对准主控板排针下压即可完成电气连接，无需额外焊接，大幅降低原型搭建的接线工作量。板体上预留的Xbee模块安装座采用标准2mm间距排针设计，完全适配Digi Xbee系列24Pin无线模块的引脚定义，模块插入后通过板载走线完成与主控板串口引脚的连通，同时板上集成了电平匹配电路，可自动适配3.3V工作的Xbee模块与5V工作的主控板之间的电平差，避免模块因过压损坏。设计过程中，板体边缘预留了多组通用通孔焊盘，既可以作为外接传感器、执行器的扩展接线点，也能作为固定孔位配合铜柱实现多层扩展板的叠装固定，焊盘间距采用标准2.54mm网格布局，兼容常规面包板跳线与杜邦线连接。

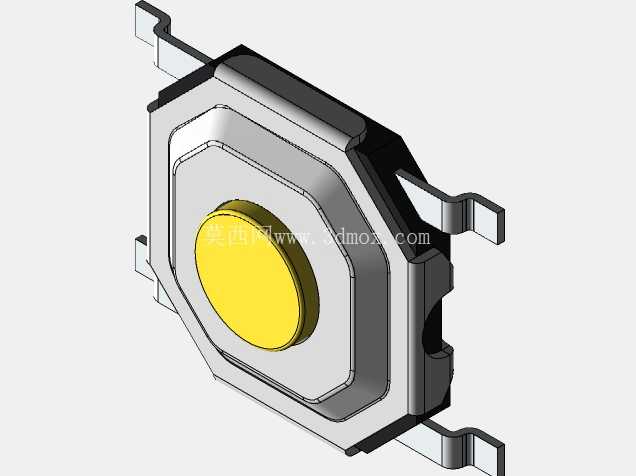

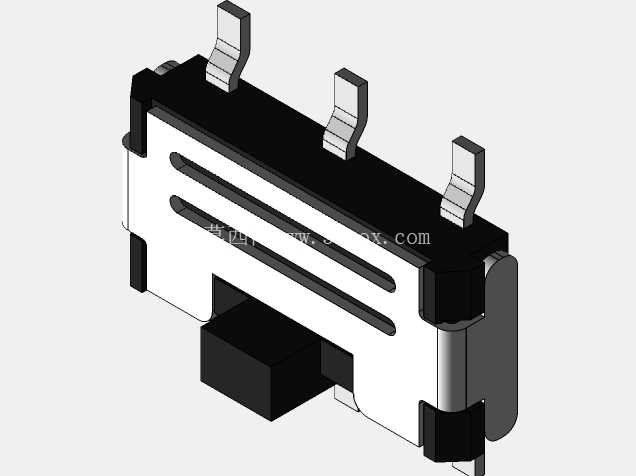

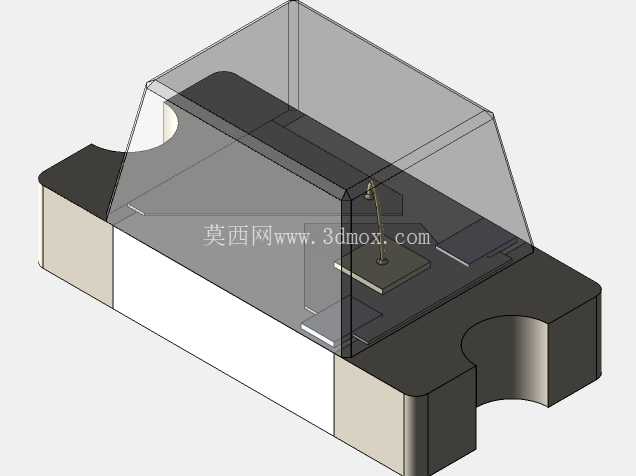

　　板上的复位按键与状态指示灯布局在板体边缘位置，叠装后依然可以方便操作与观察，不会被上层模块遮挡。电源走线部分做了加宽处理，可承载足够的工作电流，避免大电流传输时产生过大压降影响模块稳定性，信号走线则尽量走短直路径，减少高频信号传输过程中的干扰问题。安装边界方面，该扩展板叠装在主控板上后，四周突出尺寸不超过主控板外轮廓5mm，可适配常规的开源硬件项目外壳，不会出现板件超出外壳内部空间的问题，排针伸出长度经过精确计算，叠装三层扩展板时依然能保证连接可靠性，不会出现排针接触不良的情况。

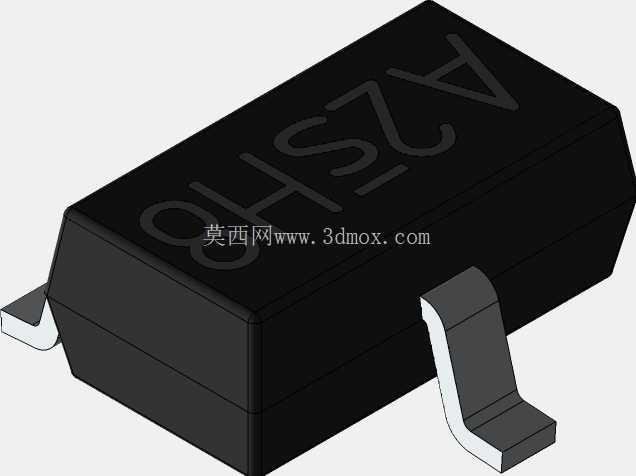

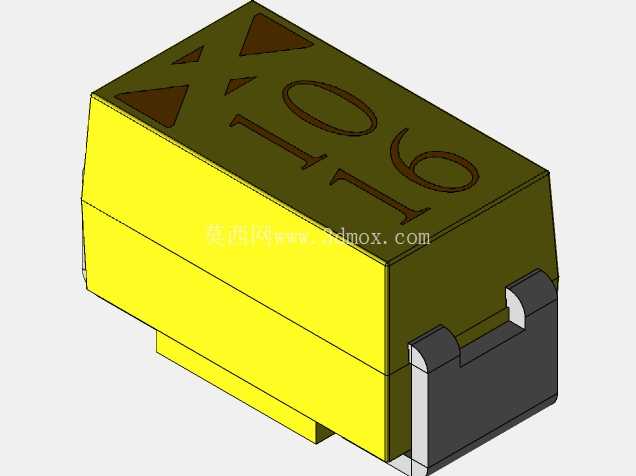

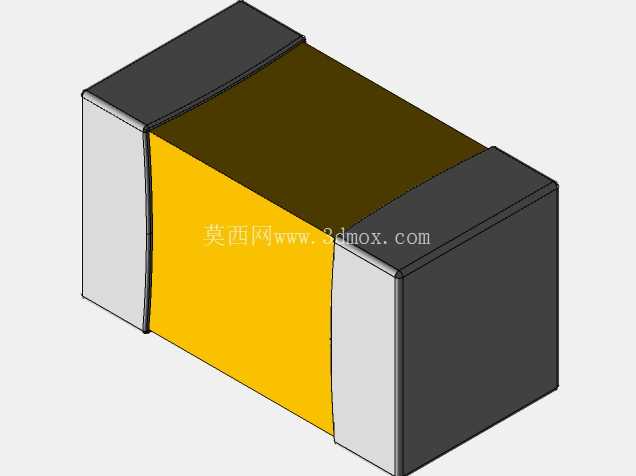

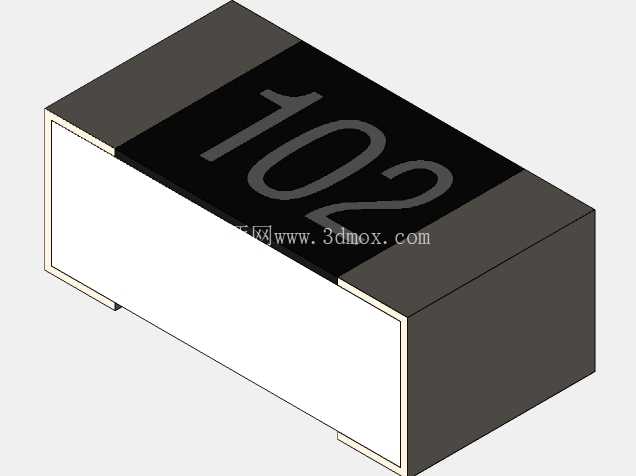

　　在实际项目应用中，该扩展板可直接搭载Xbee S2C等型号的无线模块，实现点对点、点对多的无线数据传输，传输距离根据模块型号不同可覆盖几十米到上千米范围，完全满足小型物联网项目、智能硬件原型的通信需求，板载的稳压电路可直接从主控板取电，无需额外为无线模块提供独立电源，简化了整个系统的供电布线。结构设计上充分考虑了原型开发阶段的反复拆装需求，排母座采用加高加厚的尼龙材质，耐插拔次数远超普通排母，多次拆装后依然能保持良好的接触性能，板体采用1.6mm厚度的FR-4玻纤板材，机械强度足够，日常拆装过程中不易出现弯折断裂的问题。
