卧式平衡梁蒸汽机结构三维设计

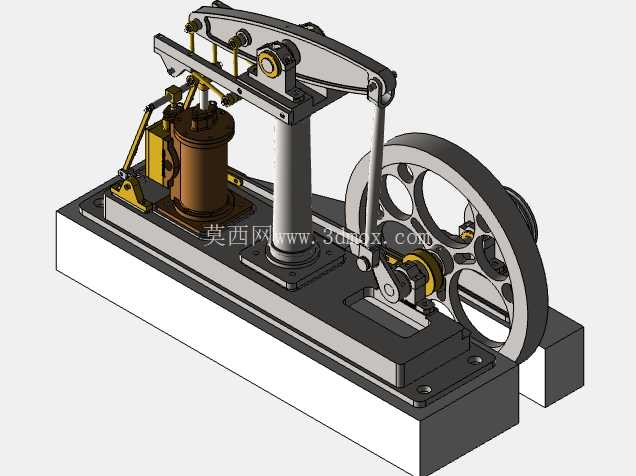

　　这款卧式平衡梁蒸汽机的结构设计，核心围绕早期工业场景中小功率动力输出需求展开，在蒸汽动力普及的阶段，这类设备主要为小型加工厂、农田排灌、短途运输牵引设备提供稳定的旋转动力输出，相比立式蒸汽机，卧式布局的重心更低，运行时的整机振动幅度更小，对安装基础的承重与平整度要求更宽松，适配当时多数厂房的简易混凝土地面安装条件。从结构功能来看，设备核心的做功单元为立式布置的汽缸，蒸汽进入汽缸推动活塞做上下往复运动，活塞顶端的活塞杆通过十字头结构与平衡梁一端铰接，将直线往复动力传递至架设在立柱上的平衡梁，平衡梁以中部立柱顶端的铰接点为支点做上下摆动，另一端通过连杆与曲轴机构连接，将摆动动作转化为曲轴的旋转运动，曲轴端装配的大直径带辐条镂空结构的飞轮，依靠自身转动惯量储存做功行程的能量，抵消活塞往复运动的死点冲击，保证输出轴的转速波动控制在合理区间，让动力输出更平顺。

　　设计过程中首先确定了整机的安装边界，底座采用一体化铸铁式平台结构，所有功能部件均直接固定在底座的加工基准面上，省去了现场安装时的部件对齐调试工序，底座的安装孔位按照常规工业地脚螺栓的间距布置，横向与纵向的安装尺寸预留了足够的操作空间，方便日常对汽缸密封件、连杆铰接点的润滑维护。平衡梁的结构采用等强度梁设计思路，在保证铰接点位置刚度的前提下，对梁身非受力区域做了减重处理，既降低了整机的自重，也减少了平衡梁摆动过程中的惯性损耗；汽缸外部的保温层结构在建模时做了分层处理，清晰展示了缸体、密封腔、蒸汽进出口的流道位置，十字头位置的导向滑槽与立柱顶端的铰接支座均采用可拆卸式的连接结构，方便后期磨损后的零件更换。

　　传动链路的所有铰接点位置都预留了润滑注油通道，对应位置的油杯安装位在模型中做了明确的结构体现，避免运行过程中出现干磨导致的零件过早失效；飞轮的辐条采用对称布置的镂空结构，在保证转动惯量满足设计要求的前提下，尽可能降低飞轮自身的重量，减少曲轴启动阶段的阻力矩。这类平衡梁式蒸汽机的适用场景多为固定工位的动力输出，可通过皮带轮将飞轮端的动力传递至加工设备、水泵等负载，相比高速蒸汽机，其运行转速更低，扭矩输出更充沛，对蒸汽压力的波动适应性更强，在蒸汽压力不稳定的工况下也能维持稳定运转。

　　建模过程中对所有运动部件的干涉情况做了逐一校验，平衡梁摆动到上下极限位置时，与立柱、连杆、汽缸顶部的结构均保持足够的安全间隙，曲轴转动过程中连杆与底座、飞轮护罩的位置也不存在运动干涉，所有配合面的公差按照普通机械加工的精度等级选取，兼顾加工成本与装配可行性。底座的高度设计充分考虑了曲轴位置的操作空间，飞轮侧预留的皮带安装位置足够容纳不同宽度的传动皮带，汽缸侧的蒸汽管路接口位置避开了平衡梁的运动路径，方便外部蒸汽管路的连接与密封操作。
