曲柄滑块运动转换机构三维结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:933767
  • 曲柄滑块运动转换机构三维结构设计

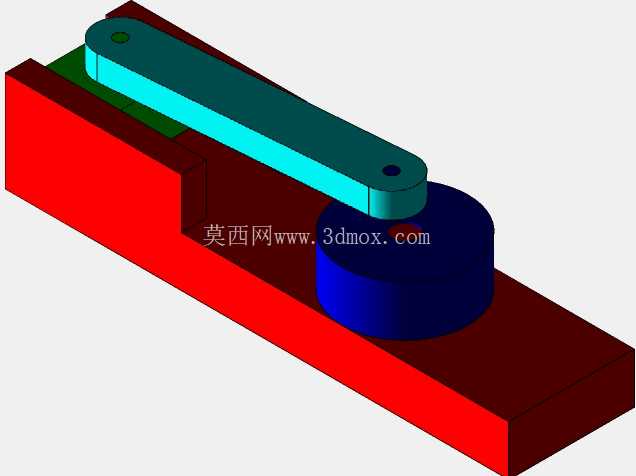

  在各类通用机械的传动系统设计中,运动形式的转换是结构工程师经常需要处理的核心需求,曲柄滑块机构正是实现旋转运动与往复直线运动双向转换的经典结构,广泛应用在冲床、往复泵、内燃机、压缩机等多类设备的核心传动环节中。这套三维结构完整还原了偏置式曲柄滑块的核心组成,包含固定基座、曲柄回转盘、传动连杆、滑动块四个核心部件,各部件的连接配合关系完全按照实际装配约束搭建,可直接用于运动仿真验证与结构干涉检查。

  从实际应用场景来看,当这套机构作为原动件端接入旋转动力时,曲柄盘绕固定回转轴做整周回转,通过连杆带动滑块在基座的导向槽内做规律的往复直线运动,可将电机的连续旋转输出转化为冲压头、活塞等执行端的直线往复动作;反过来如果滑块端接入直线往复动力,比如内燃机缸内的燃气推力推动活塞做往复运动,也可通过连杆带动曲柄盘持续回转,输出旋转扭矩,这也是多数往复式内燃机的核心工作原理。设计这套结构时,首先需要明确的是行程参数匹配,滑块的往复行程直接由曲柄的回转半径决定,两者为严格的二倍关系,在建模过程中需要根据目标设备的执行端行程需求,先确定曲柄销与曲柄回转中心的中心距,再匹配连杆的长度参数,避免出现传动死点或者运动干涉问题。基座部分的导向槽设计需要兼顾滑动配合间隙与导向精度,槽宽与滑块的配合公差通常选取H7/g6的间隙配合,既保证滑块滑动顺畅无卡滞,又避免间隙过大导致运动过程中出现横向窜动,影响传动精度与部件使用寿命。连杆两端的铰接孔需要做同轴度约束,两端孔的中心距误差需要控制在IT7级精度以内,否则会在运动过程中产生附加弯矩,加剧铰接处销轴与孔的磨损,长期运行还会引发机构振动与噪音问题。

  从安装边界来看,这套机构的固定基座底部为平面安装基准,可通过螺栓直接固定在设备的安装平台上,曲柄盘的回转轴需要与动力输出轴保持严格同轴,安装时需要保证回转轴的轴线与滑块的运动方向处于同一平面内,若存在垂直方向的偏角,会导致连杆在运动过程中承受额外的扭转力,大幅缩短部件的疲劳寿命。在实际选型适配过程中,还需要根据机构的传递功率与运行转速,校核各铰接销轴的剪切强度、连杆的压杆稳定性以及滑块导向面的接触压强,针对高速运行的工况,还需要在铰接处设计润滑通道或者加装自润滑轴套,降低运动副的摩擦损耗。

  这套三维模型完整保留了各部件的装配约束关系,可直接导入运动仿真模块添加旋转驱动,验证不同曲柄半径、连杆长度参数下的滑块运动速度、加速度变化曲线,帮助设计人员快速优化参数,匹配不同设备的传动需求,避免传统二维设计中容易出现的运动干涉、参数匹配错误等问题,缩短传动机构的设计迭代周期。对于刚接触机械传动设计的人员来说,这套结构也可作为经典机构的建模参考,帮助理解低副传动的运动特性、约束关系以及实际装配中的公差配合要求,掌握运动转换类机构的核心设计逻辑。
