GVN系列立式吸附式蓄能器结构设计

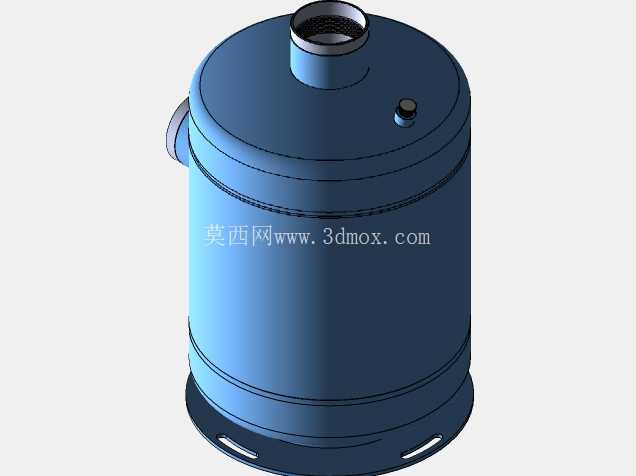

　　在液压系统的实际工程应用场景中，这类立式吸附蓄能器常被布置在液压泵站的阀组旁、行走机械的车架侧装位或是重型设备的液压回路支路上，核心作用是吸收液压回路中的压力脉动，在泵组瞬时流量不足时补充压力油，同时在系统出现瞬时冲击时缓冲压力尖峰，避免管路、阀件因水锤效应出现密封损坏或是结构疲劳。从结构设计的角度看，该蓄能器采用立式圆柱罐体的构型，整体为上下带圆弧封头的承压结构，顶部设置的径向接口用于接入液压回路，侧部的小直径接口可用于安装压力检测元件或是充气阀，底部预留的两个对称开槽安装位，可通过抱箍或是螺栓直接固定在安装基座上，无需额外设计复杂的转接支架，适配多数工业场景的安装空间要求。

　　设计过程中首先考虑的是承压结构的应力分布，圆柱罐体的壁厚取值需要匹配额定工作压力下的环向应力要求，上下封头采用圆弧过渡结构，避免直角位置出现应力集中，罐体外部的两道环形加强筋，既可以提升罐体的径向抗变形能力，也能作为安装抱箍的定位基准，防止设备运行过程中抱箍出现轴向滑移。顶部的管路接口采用外伸式短管结构，接口端面预留密封件安装槽，可直接对接标准液压管路，减少现场配管的焊接工作量；侧部的小型凸台接口采用细牙螺纹连接，适配常规的压力传感器或是充气工具，无需额外加工转接接头。

　　从安装边界来看，该蓄能器的整体外径控制在常规液压辅件的安装尺寸区间内，整体高度适配多数泵站的预留安装空间，底部安装位的开槽间距符合通用液压辅件的安装孔距标准，现场安装时可直接适配现有安装基座，不需要重新打孔调整。罐体侧面的接口位置距离罐体中心的径向尺寸经过优化，不会与相邻布置的阀块、管路出现干涉，顶部接口的高度也预留了足够的管路弯曲半径，避免管路安装时出现过小的弯折半径导致通流能力下降。

　　在功能实现上，这类吸附式蓄能器不同于传统的活塞式或是皮囊式蓄能器，内部填充的吸附材料可在系统压力波动时快速完成介质的存储与释放，响应速度更快，对于高频压力脉动的吸收效果更好，尤其适合在伺服液压回路、高精度液压控制系统中使用，能够有效提升系统的压力稳定性，降低压力波动对执行元件动作精度的影响。罐体的外表面采用均匀的圆弧过渡，没有突出的尖锐结构，既可以避免安装维护过程中出现磕碰损伤，也能减少外部灰尘、积液在罐体表面的积存，降低长期使用过程中的锈蚀风险。

　　建模过程中对所有的安装接口、定位结构都做了公差适配的考量，所有配合面的尺寸公差按照液压元件的通用公差等级设定，密封槽的尺寸精度满足常规O型圈的压缩量要求，安装孔位的位置公差控制在合理范围内，确保实际加工生产时能够顺利装配，不会出现装配干涉或是密封失效的问题。整体结构没有采用复杂的异形曲面，所有的加工面都可以通过常规的车削、焊接工艺完成，不需要特殊的定制加工设备，能够有效控制生产制造成本，适合批量生产应用。
