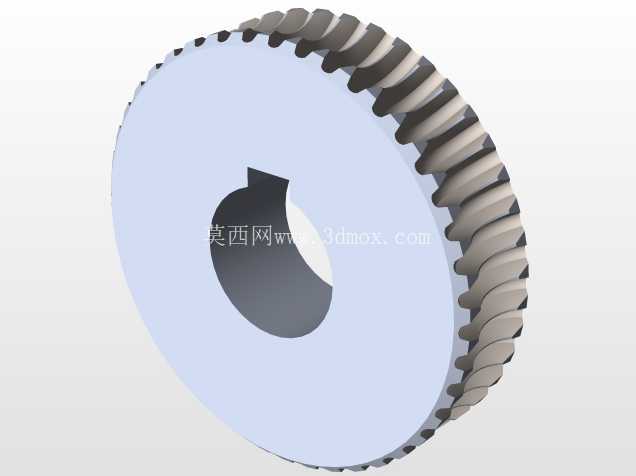

带键槽蜗轮蜗杆传动斜齿轮结构设计

项目分类:齿轮 发布时间:2025-02-16 ID:933784
  • 带键槽蜗轮蜗杆传动斜齿轮结构设计

  在交错轴动力传递场景里,这类带键槽的斜齿蜗轮是核心传动部件,常见于中小载荷的减速传动单元,比如小型输送线的驱动端、轻工包装设备的进给机构、电动工具的减速箱内部,核心作用是在两轴空间交错90度的布局下,实现动力的转向传递同时完成减速增扭,匹配驱动端的高转速低扭矩输出特性,适配执行端低转速大扭矩的作业需求。从结构设计逻辑来看,轮齿采用斜齿螺旋布局,齿向的螺旋角完全匹配配对蜗杆的导程角,保证啮合过程中至少有2-3个轮齿同时参与接触,相比直齿交错传动,能大幅降低啮合冲击,运行时的噪音控制表现更好,齿面接触应力分布更均匀,长期运行的磨损速率更低,适合连续运转的工况。

  中心的安装孔采用带单键槽的设计,键槽的尺寸公差遵循普通平键的配合标准,安装时与输出轴的键位配合,既能传递额定扭矩,也能避免轮体与轴之间出现周向打滑,孔与轴的配合选用过渡配合,装配时可通过压装或者热装完成固定,不需要额外设计复杂的锁紧结构,兼顾装配效率与连接可靠性。轮体的外形尺寸设计需要匹配安装腔体的边界,外径尺寸要保证啮合时齿顶与蜗杆安装座之间保留足够的安全间隙,避免运转过程中出现剐蹭;轮毂的厚度根据额定传递扭矩计算得出,保证键槽侧壁的挤压应力在材料许用范围内,不会因为长期受载出现键槽压溃变形;齿宽尺寸比配对蜗杆的工作齿宽大2-3mm,预留一定的轴向安装调整余量,就算装配时存在小幅轴向错位,也能保证全齿宽参与啮合,不会出现局部齿面过载的情况。

  设计这类齿轮时,首先要根据传动比要求确定齿数,再根据输入转速、载荷系数计算模数,结合中心距要求修正齿顶高系数与变位系数,避免根切同时优化啮合重合度;齿面的粗糙度要求控制在Ra1.6以内,降低啮合过程中的摩擦损耗,轮体材料通常选用锡青铜或者耐磨铸铁,匹配钢制蜗杆的硬度差,减少粘着磨损的概率。在实际选型替换时,需要重点核对安装孔直径、键槽宽度与深度、轮齿螺旋方向、模数与齿数这几个核心参数,保证与原有蜗杆的中心距匹配,安装后啮合侧隙控制在合理范围,侧隙过大会导致换向冲击,侧隙过小则会出现卡滞、运转发热的问题。

  这类齿轮的安装边界需要注意,轴向定位通常依靠轴肩与孔用挡圈完成,轮体端面与轴肩的贴合度要保证,避免运转时出现轴向窜动,影响啮合精度;齿面需要定期涂抹润滑脂,在高速工况下要采用油浴润滑,保证啮合面形成稳定油膜,延长部件使用寿命。不同于直齿圆柱齿轮的平行轴传动,这类斜齿蜗轮的交错轴传动特性,能在紧凑的安装空间内实现大传动比的动力传递,不需要额外增加中间传动轮,能有效缩小整个传动单元的体积,在对设备空间有严格限制的场景下优势明显。建模过程中,齿形的生成需要严格按照螺旋线扫描切除完成,保证每个齿的螺旋角一致性,键槽的位置要与齿位有对应的角度基准,方便装配时对位,轮体的所有倒角与圆角都要按照加工工艺要求设计,避免锐边导致的应力集中,同时也方便装配时的导入。
