三砂带连续式平面抛光加工设备结构

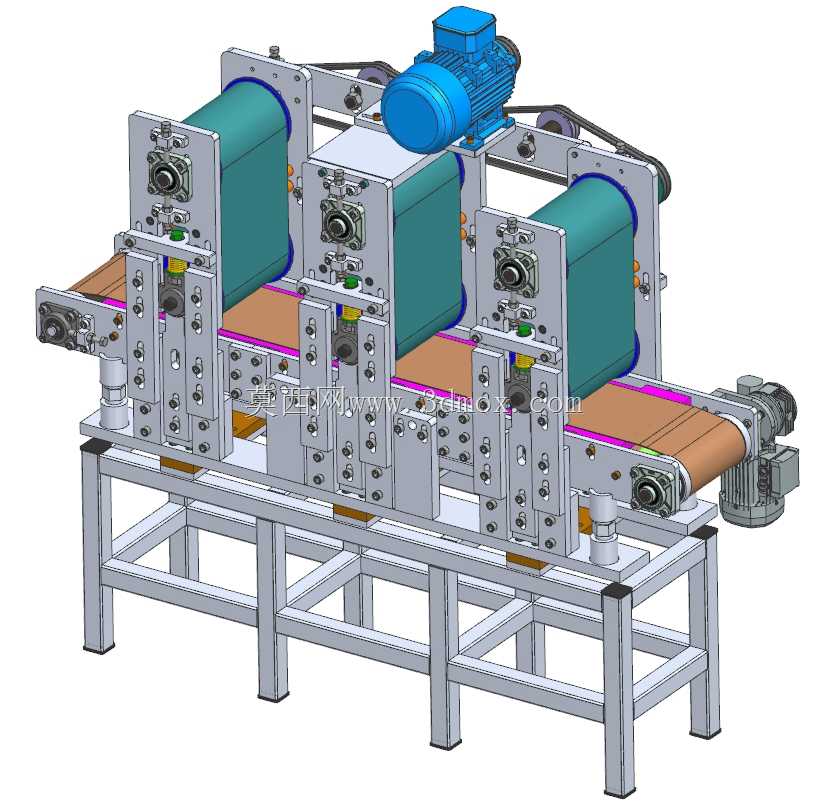

　　这套三工位砂带抛光设备主要面向中小型金属平面件的连续表面光整加工场景，常见于五金冲压件去毛刺、不锈钢板材拉丝、小型钣金件氧化层去除、变压器硅钢片端面打磨这类需要连续走料、多道次逐步抛光的生产环节，相比单工位抛光设备，它能在一次走料过程中完成粗磨、半精磨、精磨三道工序，避免工件多次装夹带来的定位误差，也能大幅减少工序间转运的辅助时间。从结构布局来看，设备采用卧式贯通式设计，底部采用方管焊接机架作为整体承载基础，机架支脚处设置可调脚杯，可适配车间地面的不平整工况，安装时不需要额外做预埋地基，只要保证地面承重满足设备总重要求即可，整体安装边界宽度控制在1.2米左右，长度约2.8米，进料端高度与常规车间流水线出料高度匹配，可直接对接前道冲压、剪切工序的输送线，不需要额外增设转接提升机构。

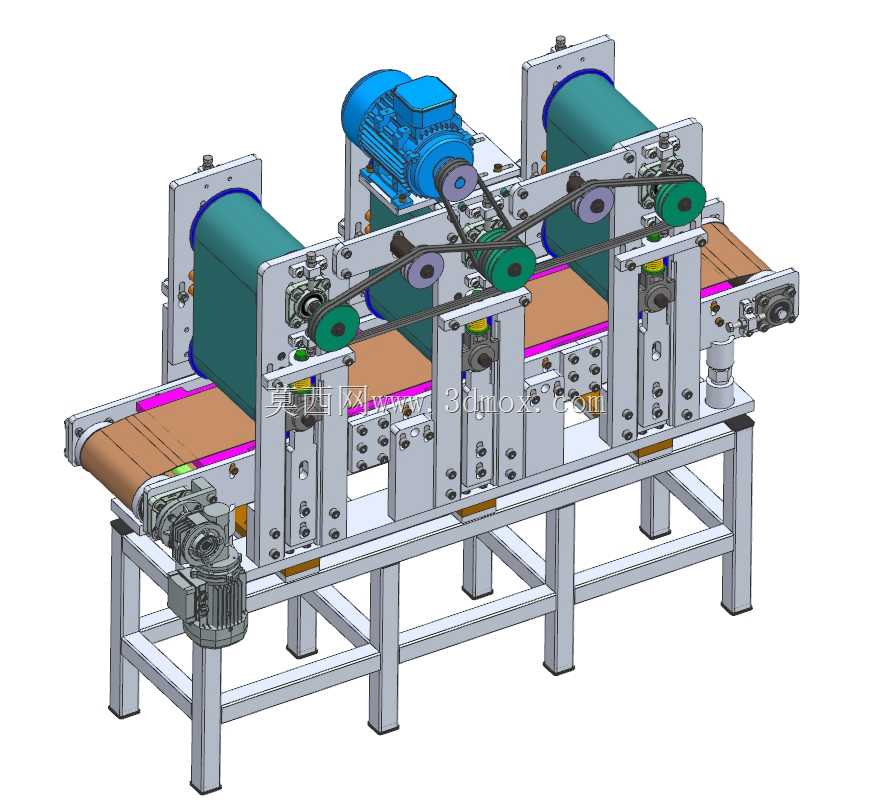

　　输送部分采用窄型平皮带作为工件承载载体，皮带下方设置密集分布的承托钢板，避免抛光过程中砂带下压导致皮带变形，影响工件抛光面的平面度，输送驱动端设置在设备出料侧，采用减速电机直接驱动主动辊，从动辊端设置张紧调节机构，可通过两侧的调节螺栓调整皮带张紧度与跑偏量，调节行程预留了20毫米的余量，足够覆盖皮带长期使用后的拉伸变形量。三个抛光工位沿输送方向等距排布，每个工位的砂带驱动轮都配置独立的驱动电机，电机通过皮带传动带动主动砂带轮转动，砂带张紧采用弹簧辅助的张紧结构，更换砂带时只需要扳动张紧手柄即可松开砂带，不需要拆卸额外的防护结构，单根砂带更换时间可控制在5分钟以内。

　　每个抛光单元都设置了独立的高度调节机构，通过立式导轨与丝杆滑块结构连接在机架的安装立板上，转动顶部的调节手轮即可调整砂带工作面与输送皮带之间的间隙，适配不同厚度的工件加工需求，调节范围覆盖0.5毫米到80毫米的工件厚度，调节位置处设置了刻度标识，调整时可直接读取间隙数值，不需要反复试抛校准。每个抛光头的下压接触位置都设置了弹性缓冲结构，当工件厚度存在小幅公差波动时，砂带接触轮可自适应上下浮动，避免出现局部过抛或者漏抛的问题，浮动行程设置为5毫米，足够覆盖常规冲压件的厚度公差范围。设备的传动部位都设置了可拆卸的钣金防护罩，既可以避免抛光过程中产生的金属碎屑飞溅到传动部件内加剧磨损，也能防止操作人员误触运转部件引发安全事故，防护罩上预留了观察窗口，可在设备运转过程中直接观察砂带的磨损情况与运转状态，不需要停机拆卸护罩。在电气布局上，每个抛光电机都设置了独立的过载保护，输送电机配置变频器调速，可根据不同工件的抛光工艺要求调整走料速度，速度调节范围在0.2米/分钟到6米/分钟之间，可适配粗磨时大进给量慢走料、精磨时快走料保证表面一致性的不同工艺需求。

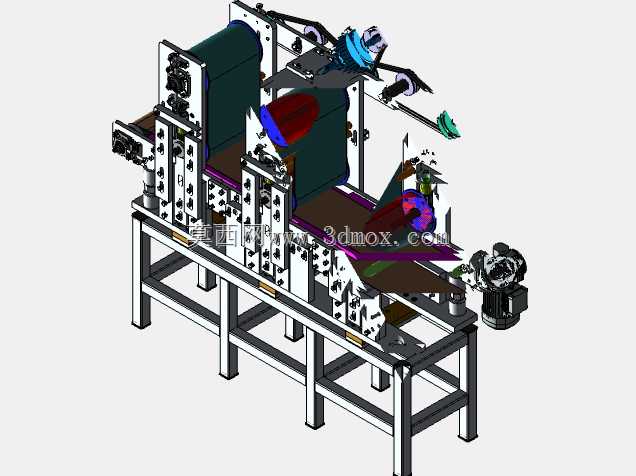

　　从建模细节来看，这套结构完整还原了设备的所有装配关系，包括每个安装螺栓的孔位、调节机构的行程限位、皮带轮的传动比匹配、机架的焊接拼接位置，在做同类设备改型设计时，可直接调用这套模型调整工位数量、砂带宽度、输送长度等参数，不需要从零开始搭建基础框架，能大幅缩短结构设计的周期。需要注意的是，这套结构的进料端没有设置工件定位导向机构，实际生产使用时需要根据具体加工工件的外形尺寸，在进料侧加装可调导向挡板，保证工件进入抛光工位时的位置一致性，避免工件走偏导致抛光面超出加工范围；另外设备底部没有预留集屑槽的安装位置，如果用于干式抛光工况，需要在每个抛光工位的下方增设碎屑收集斗，配套除尘设备使用，避免金属碎屑堆积在输送皮带与辊轮之间，加速皮带磨损。
