微型直流隔膜泵三维结构设计

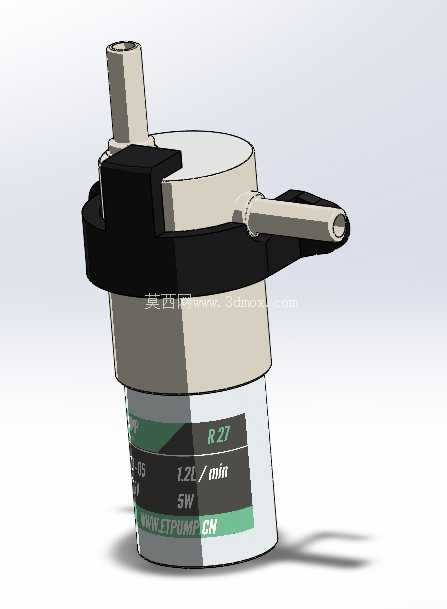

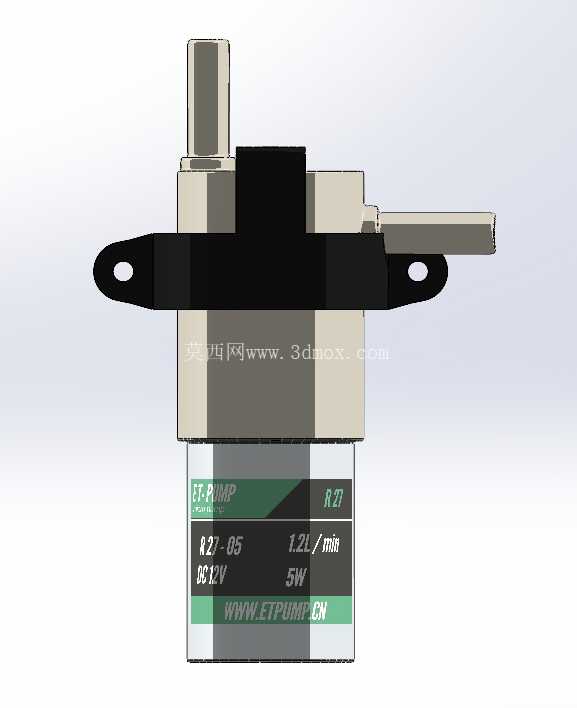

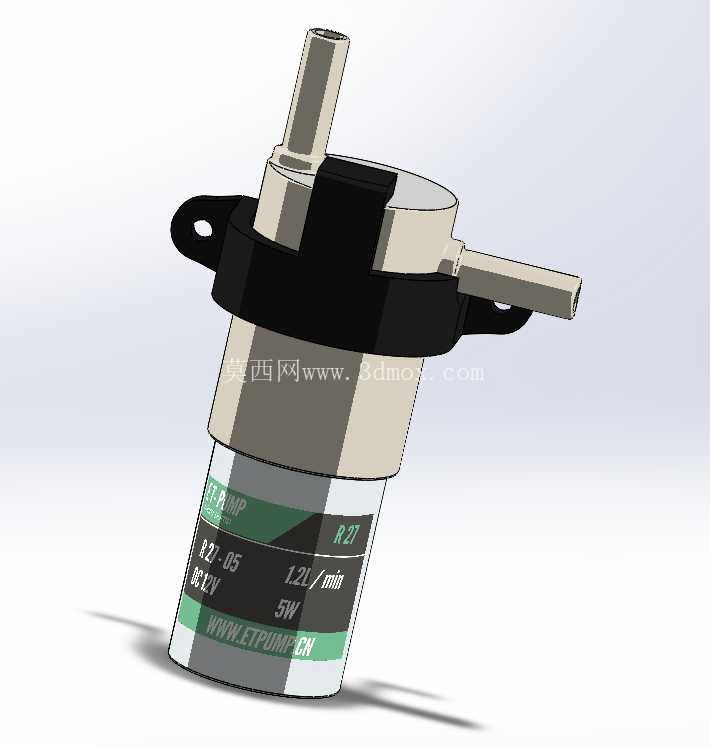

　　这款微型隔膜泵的结构设计，核心围绕小流量流体输送场景的紧凑安装需求展开，在小型医疗设备、家用净水装置、台式分析仪器、小型园艺灌溉设备这类对安装空间有严格限制的场景中，这类泵体是流体回路的核心动力部件。不同于大型工业泵侧重流量冗余与重载耐久的设计思路，该泵在结构布局上优先压缩径向与轴向尺寸，整体外形控制在862724.2mm的边界内，圆柱状主体搭配侧置出线结构与顶部两个快插式流体接口，安装时既可以通过主体圆柱面做卡箍固定，也能依托侧置的固定耳做螺丝锁附，两种安装方式适配不同设备的内部布局需求，不会因为固定结构单一导致设备内部空间浪费。

　　从功能实现逻辑来看，该泵采用隔膜往复运动的结构形式，相比叶轮式微型泵，隔膜结构能实现流体与泵内部驱动部件的完全隔离，避免输送的流体接触电路与运动构件，既可以输送洁净的清水、试剂类流体，也能适配少量带轻微腐蚀性的弱酸碱流体，不会出现叶轮泵长期输送杂质流体后卡滞的问题。其工作电压覆盖6-24V的宽幅直流区间，能直接适配绝大多数小型设备的内置供电回路，不需要额外搭配电压转换模块，降低设备整体的电路设计复杂度。功率控制在5W以内，长时间连续工作的发热量极低，不需要额外加装散热结构，适合密闭设备内部的长时间运行场景。

　　流体性能参数的匹配上，该泵在零背压工况下能实现450-1300ml/min的流量覆盖，输出压力稳定在1.8-3.8bar区间，这个参数区间刚好匹配小型设备的流体输送需求：比如分析仪器的试剂定量输送、净水设备的水路增压、小型喷雾装置的压力供给，既不会因为压力过高导致管路接头脱开，也不会因为流量不足导致设备工作效率低下。接口采用直插式宝塔结构，搭配常规的软质硅胶管、PU管就能实现可靠密封，不需要额外加工螺纹接头，降低设备组装时的管路连接成本。

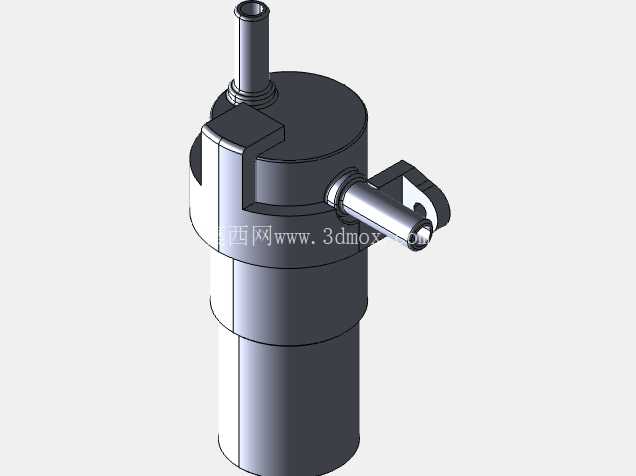

　　建模过程中，结构设计的细节处理完全贴合实际生产的装配逻辑：隔膜腔体的密封面做了0.2mm的止口设计，装配时隔膜片能精准定位，不会出现装配偏移导致的漏气问题；侧置的出线位置做了线缆防弯折的结构凸起，避免设备组装时线缆弯折过度导致内部线芯断裂；泵体表面的参数标识区域做了下沉0.1mm的凹槽设计，后续丝印参数标识时不会因为长期摩擦导致标识脱落。整体结构没有冗余的装饰性特征，所有外部结构都服务于安装、接线、接管的实际装配需求，内部的运动构件布局完全匹配隔膜泵的运动行程，不会出现运动干涉的问题，建模时的装配间隙控制完全参照小型塑胶件与五金件的通用公差标准，导出的模型可以直接用于设备整体的装配干涉检查，也能作为后续泵体选型的安装尺寸参照，不需要二次测量核对尺寸。

　　在实际设备选型应用中，这类微型隔膜泵的选型往往容易忽略安装边界与接口方向的问题，很多选型人员只关注流量压力参数，最后装配时才发现接口方向与设备管路走向不匹配，或者固定位置与设备内部其他构件干涉。这个三维模型完整还原了泵体的所有外部特征，包括固定耳的安装孔位、接口的伸出长度、出线端的弯折空间，在设备设计阶段直接导入装配体，就能提前确认管路走向与安装空间是否足够，避免后期打样后出现装配干涉需要重新改模的问题。同时模型也还原了泵体的重量分布特征，在做设备整体的重心校核时，也能提供准确的重量参照，对于便携类设备的结构配重设计有实际参考价值。
