导轨式安装不间断供电电源模块结构

项目分类:变压器 发布时间:2025-02-16 ID:933822
  • 导轨式安装不间断供电电源模块结构
  • 导轨式安装不间断供电电源模块结构

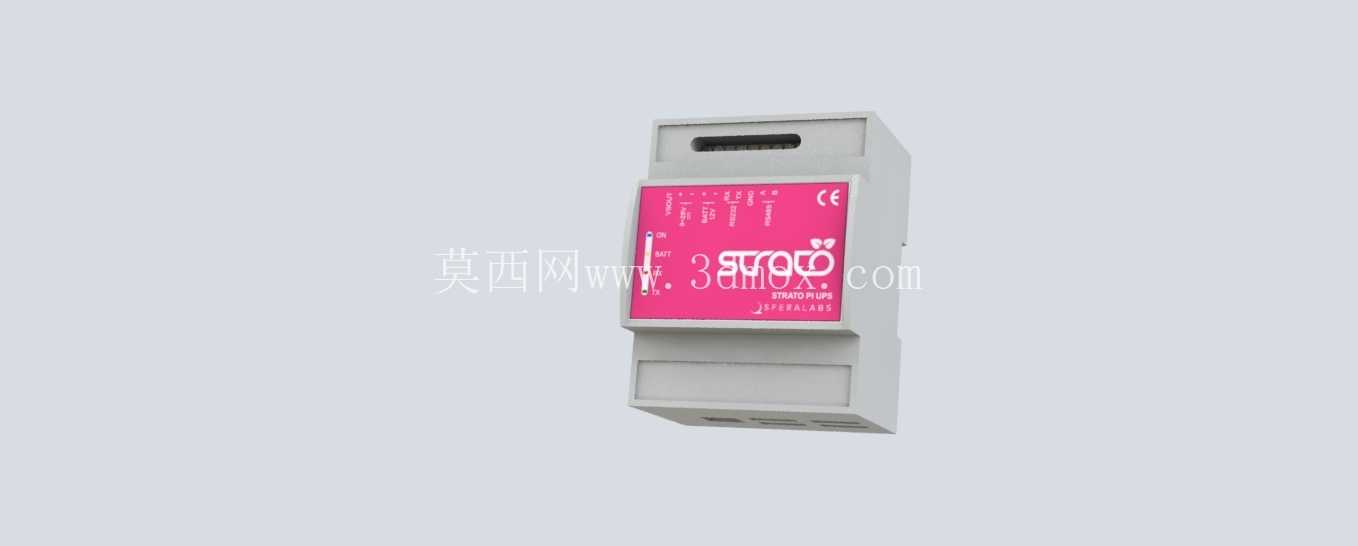

  这款导轨式安装的不间断供电模块,主要面向工业控制柜、分布式IO站点、小型嵌入式控制单元的供电保障场景,在现场供电出现瞬时跌落、意外中断的工况下,能够为后端负载提供足够的缓冲供电时长,让控制器完成运行数据的本地存储、执行机构的安全归位、通讯链路的正常断开流程,避免突发掉电导致的程序丢失、执行机构卡滞、生产数据损坏等常见工业现场故障。从结构设计来看,整体采用标准DIN导轨安装的卡扣式底座,外壳为阻燃PC材质的上下扣合结构,正面预留状态指示灯开窗区域,可直观显示市电接入、电池供电、故障告警三类运行状态,正面的标识区域采用丝印工艺标注接线定义、认证标识与端口说明,现场运维人员无需查阅手册即可快速完成接线与状态判断。

  模块的整体宽度适配常规35mm标准导轨的安装间距,外壳上下两端预留接线端子的操作空间,在并排安装多台同规格模块时,相邻模块之间无需预留额外散热间隙,外壳侧面设计有对流散热槽,依靠自然风冷即可满足满负载运行的散热需求,无需额外加装散热风扇,降低长期运行的故障点。从功能实现的结构布局来看,内部腔体分为三个独立区域,前端靠近面板的位置为状态指示与控制电路板,中部为储能电芯的固定仓,采用防震泡棉包裹电芯,避免控制柜运行时的振动导致电芯连接松脱,后端为电源输入输出的接线端子排,端子采用压线式结构,适配0.5-2.5平方毫米的多股铜芯线,接线端设计有防误触的绝缘挡板,避免现场接线时误碰相邻端子导致短路。

  在安装边界设计上,模块的整体深度控制在常规控制柜内安装层的允许范围内,不会与柜内的走线槽、其他导轨安装元件产生空间干涉,底部的导轨卡扣采用弹簧式结构,安装时只需将模块上沿卡在导轨上沿,向下按压即可完成卡扣锁定,拆卸时用一字螺丝刀撬动卡扣下方的解锁拨片即可快速取下,无需拆卸整条导轨上的其他元件,大幅提升现场运维的更换效率。在实际应用场景中,这类模块常搭配小型PLC、工业网关、人机界面终端使用,当现场主供电回路出现跳闸、线路接触不良导致的瞬时掉电时,模块可以在毫秒级时间内切换到储能供电模式,不会导致后端控制设备重启,对于需要连续记录运行数据的采集站点,这类模块可以提供数分钟的供电时长,足够设备完成本地数据缓存、向远端平台发送掉电告警信息,避免数据断连导致的监控盲区。

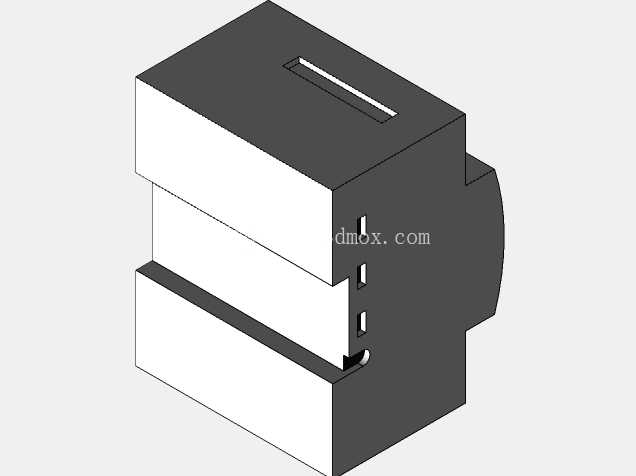

  从结构建模的细节来看,外壳的分模线设计在侧面隐蔽位置,不会影响正面的标识完整性,所有边角均做了R2以上的圆角处理,避免安装时划伤操作人员手部,端子排的螺丝位置做了沉头设计,螺丝拧紧后不会突出外壳平面,保证相邻模块安装时的贴合度。模块正面的品牌标识区域做了内凹设计,丝印层不会因为长期擦拭、积灰磨损导致标识模糊,顶部的状态指示灯采用导光条结构,将电路板上的贴片LED光线传导到面板表面,即使在控制柜内光线较差的环境下,也能从较远位置清晰识别设备运行状态。在接线端口的布局上,输入端口与输出端口分置模块上下两端,避免输入输出线缆交叉走线导致的电磁干扰,端口旁的标识采用凹刻填漆工艺,长期使用不会脱落,每个接线端口对应独立的编号,与说明书内的接线定义一一对应,降低现场接线的错误率。模块内部的电路板固定采用铜柱支撑结构,避免外壳受力变形时挤压电路板导致元件虚焊,电芯仓与电路板之间设计有绝缘隔离板,即使电芯出现漏液情况也不会腐蚀电路板上的元件,提升长期运行的可靠性。
