小型立式芝麻冷榨压榨设备结构设计

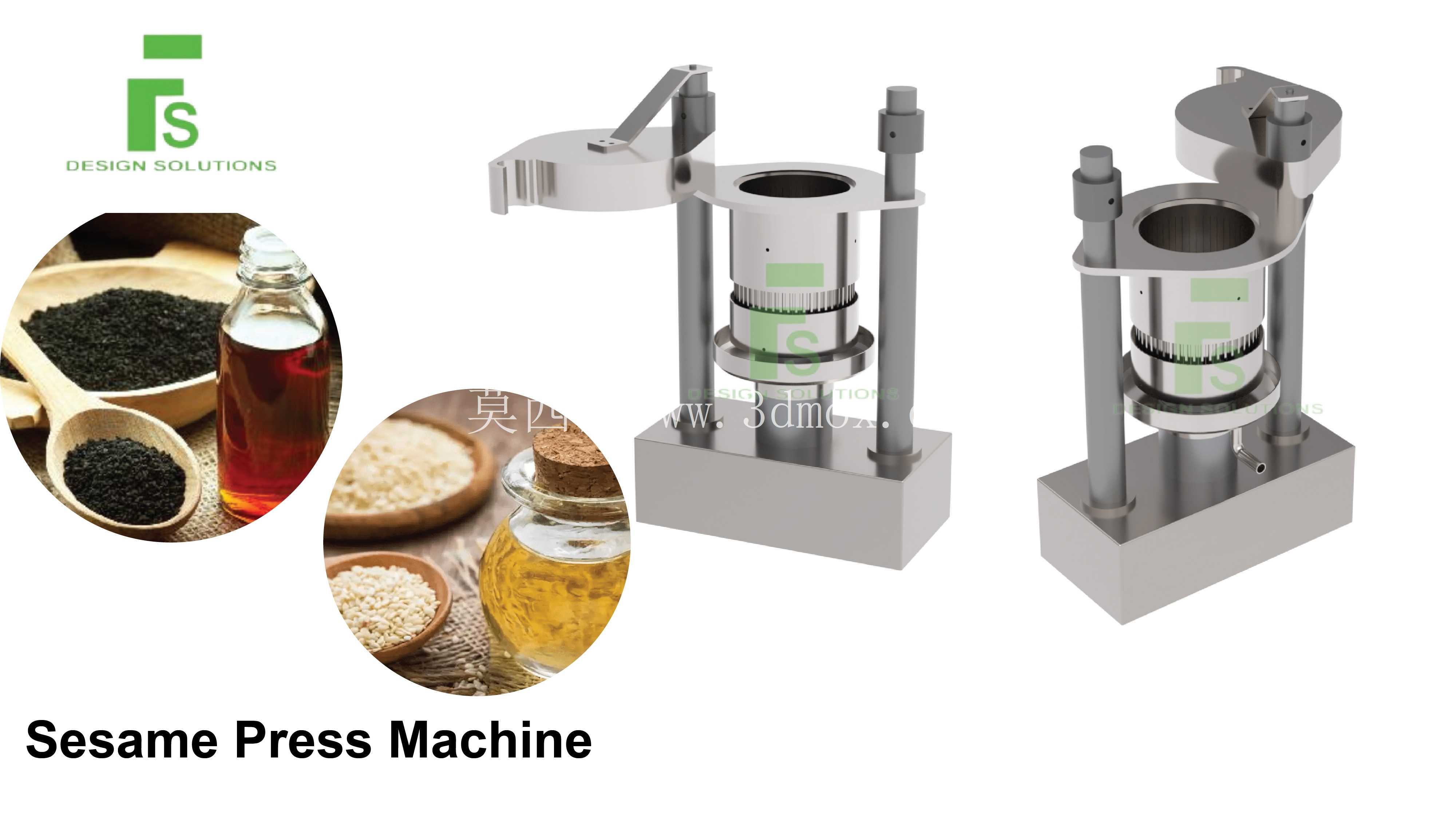

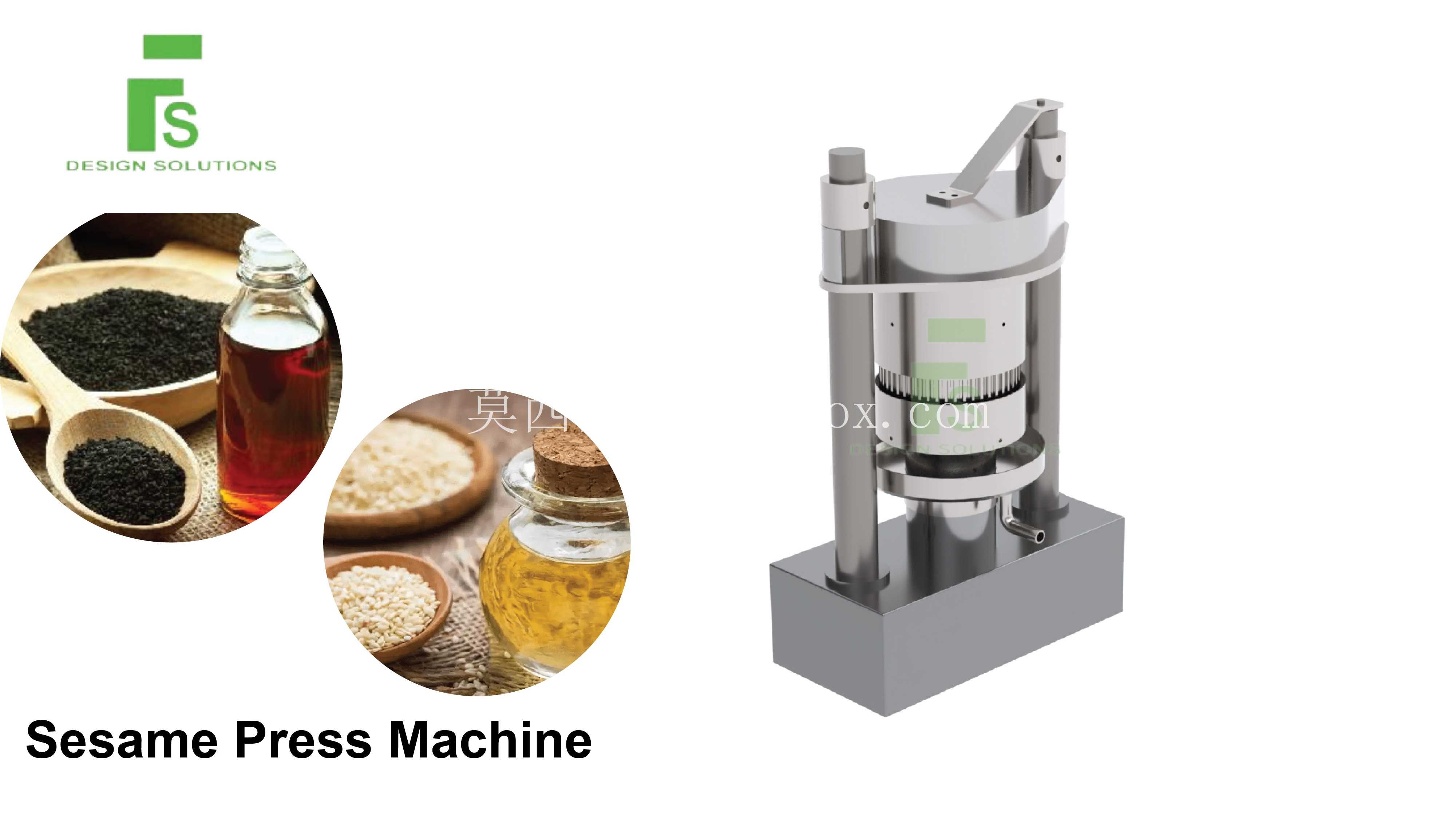

　　这款立式压榨设备主要面向小批量芝麻香油制取场景，适配小型粮油作坊、特色农产品加工点的现榨现售需求，区别于大型连续式榨油生产线，该设备采用单工位立式压合结构，无需复杂的输送与连续进料系统，整体占地空间紧凑，可直接放置于常规操作台面使用，安装时仅需保证底部承载台面平面度误差不超过1mm/m，预留操作侧300mm以上的手部活动空间即可完成部署，无需额外浇筑设备基础。从结构设计逻辑来看，设备采用双导柱导向架构，两根对称布置的镀铬导柱表面粗糙度控制在Ra0.8以内，配合压合板上的自润滑铜套，可保证压合过程中压盘的平行度偏差不超过0.2mm，避免压榨过程中因压盘倾斜导致料胚受力不均、出油率下降的问题。设备的承压底座采用整体铸钢材质，厚度经过受力校核，可承受最大15MPa的压榨压强，底座与料筒接触位置设计有定位止口，料筒安装后同轴度偏差控制在0.15mm以内，防止压合过程中料筒偏移出现漏料情况。料筒部分采用食品级304不锈钢加工，筒壁均匀分布直径0.8mm的滤油孔，孔间距设置为3mm，既可以保证压榨过程中油脂顺利渗出，又能避免芝麻料胚在高压下从孔道挤出，料筒内壁做镜面抛光处理，粗糙度达到Ra0.4，压榨完成后可直接将料筒提出清理残渣，无需额外拆卸核心承压部件。

　　设备的施压端采用手动杠杆式锁合与机械增压结合的结构，操作时先将预处理后的芝麻料胚装入料筒，放置好上部压滤板后，扳动侧面的杠杆手柄完成上压盘的预定位锁止，再通过中部的螺旋增压机构逐步施加压力，压力传递路径经过优化，所有受力部件的安全系数均设置在2.5以上，可避免长期高压使用下出现结构变形。从安装边界来看，设备整体高度控制在650mm以内，最大宽度320mm，底座占地面积不超过0.1㎡，操作时的手部施力位置距离台面高度为1100mm，符合成年人站立操作的人体工程学尺寸，无需额外配置操作踏板或登高装置。

　　设备的接油盘集成在底座上部，采用倾斜式导油结构，渗出的油脂可顺着盘面坡度自动汇集到出油嘴位置，直接接入接油容器即可完成收集，接油盘与底座采用快拆式定位结构，日常清理时可直接取下冲洗，无清洁死角。在实际使用场景中，该设备可适配经过炒制、调质后的芝麻原料，单次装料量可根据料筒高度调整，压榨过程中压力可通过操作力度灵活控制，相比液压式榨油设备，该结构无需外接液压站与电源，无液压油泄漏污染原料的风险，适合对食品卫生要求较高的现榨香油场景，同时也可用于小批量核桃、杏仁等小颗粒油料的冷榨作业，仅需根据原料特性调整滤孔参数与压合行程即可。

　　设计过程中对所有运动部件的间隙做了针对性优化，导柱与铜套的配合间隙控制在0.02-0.04mm之间，既保证运动顺畅无卡滞，又避免间隙过大导致压榨过程中出现晃动，所有棱角位置均做R3以上的圆角处理，防止操作过程中划伤操作人员，外露的金属部件除不锈钢材质外均做食品级喷塑处理，无易脱落的涂层与锈蚀风险。设备的上压盘与料筒的配合间隙设置为0.5mm，压合过程中不会与料筒内壁产生摩擦，同时可保证压力均匀传递到整个料胚截面，压榨完成后扳动解锁手柄即可抬起上压盘，取出料筒倒出成型的芝麻饼粕，整个操作流程单人即可完成，单批次压榨周期控制在8-12分钟，适配小批量灵活生产的需求。
