直列双缸发动机内部结构三维设计

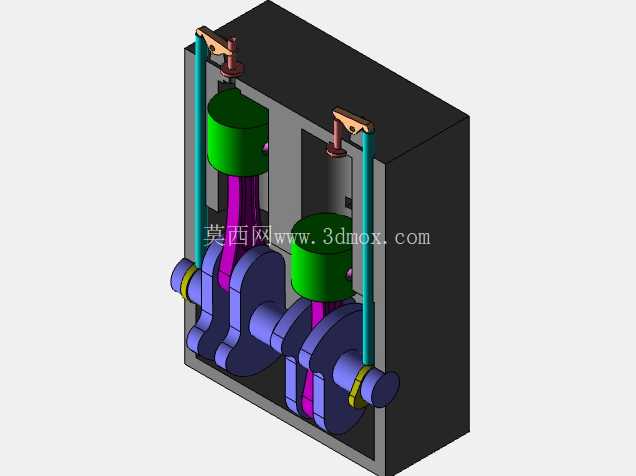

　　在小型通用动力、轻型代步载具、便携作业设备的动力选型场景中，直列双缸发动机始终占据着不可替代的位置，不同于V型、水平对置双缸的布局逻辑，直列排布的结构从设计根源上就压缩了动力单元的横向占用空间，对于安装舱体宽度受限的设备而言，这种布局能大幅降低整机的外形设计难度，减少外围覆盖件的开模成本。这套三维结构完整还原了直列双缸动力单元的核心运动逻辑，从缸体基座的承载结构开始，两个气缸沿曲轴轴向平行排布，活塞通过连杆与曲轴的曲柄销连接，整套运动副的配合间隙在建模阶段就按照通用内燃机的装配公差做了预留，活塞裙部与缸壁的滑动接触面、连杆大小头的转动配合面、曲轴主轴颈与缸体轴承座的支撑面都做了结构细化，能直观呈现做功冲程中活塞往复运动转化为曲轴旋转运动的完整过程。

　　从实际使用的角度看，这类直列双缸结构的设计初衷，就是在有限的体积内实现更平顺的动力输出，对比单缸动力单元，双缸交替做功的模式能大幅降低曲轴输出端的扭矩波动，减少动力传递路径上的冲击载荷，延长后端传动部件的使用寿命。建模过程中没有做多余的外观包覆，直接将核心运动机构裸露呈现，能让结构设计人员清晰观察到不同曲轴转角下活塞、连杆、曲柄的相对位置关系，对于做配气机构匹配、点火正时校准的设计工作而言，这种无遮挡的结构展示能大幅降低方案校核的时间成本。

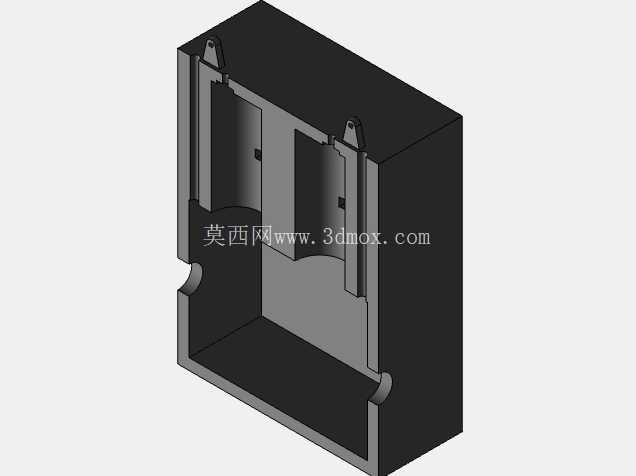

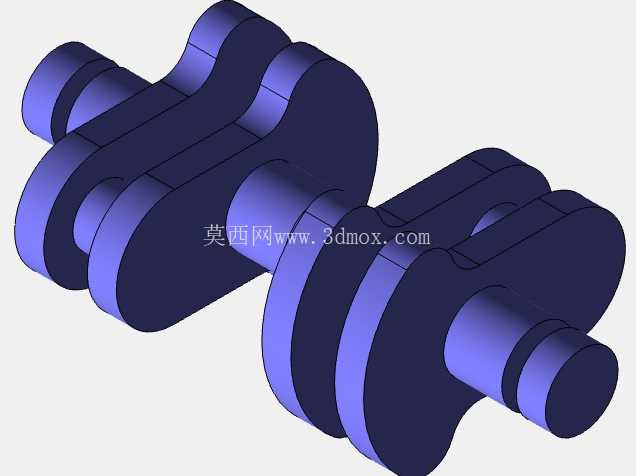

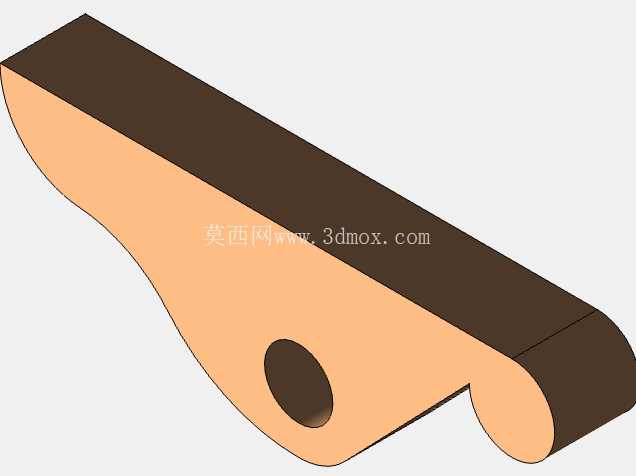

　　安装边界层面，这套结构的缸体采用一体式铸造基座设计，曲轴两端的支撑轴颈同轴度在建模时做了基准统一，底部的安装平面预留了通用的固定螺栓孔位，能直接匹配多数小型动力设备的安装机架尺寸，缸体顶部的气门驱动机构采用侧置凸轮的简化结构，减少了顶部结构的高度占用，对于需要控制整机重心高度的便携设备、轻型载具而言，这种低重心的结构设计能提升设备运行时的稳定性。不少刚接触内燃机设计的人员会误以为直列双缸的振动问题无法规避，实际上从结构设计层面，通过匹配平衡轴、调整曲柄配重块的质量分布，就能抵消大部分一阶往复惯性力，这套模型里的曲柄部分就做了配重结构的细化，能直观看到配重块的偏心方向与活塞运动方向的对应关系，设计人员可以基于这个基础模型调整配重质量参数，模拟不同配重方案下的惯性力平衡效果，不用从零开始搭建基础运动结构。

　　在小型发电机组、园林作业机械、轻型摩托车的动力配套场景中，这类结构的动力单元因为零部件数量少、维护难度低、生产成本可控，一直是主流选型方向，这套三维结构完整还原了从活塞往复运动到曲轴旋转输出的全部运动链路，没有做过度的结构简化，连连杆与活塞销的配合卡簧位置、曲轴轴向定位的挡圈结构都做了还原，既能作为教学演示的直观载体，也能作为结构设计人员做方案迭代的基础参考，在做外围附件匹配设计时，设计人员可以直接基于这个模型的安装接口尺寸，匹配进排气系统、冷却系统、润滑系统的附属部件，不用反复测量核心结构的边界尺寸，能有效缩短前期方案设计的周期。需要注意的是，直列双缸结构的缸体热负荷分布并不均匀，两个相邻气缸的散热通道设计需要做针对性优化，这套模型里的缸体部分预留了水冷通道的布置空间，设计人员可以在这个基础上细化冷却水道的走向，调整水流路径来平衡两个气缸的工作温度，避免出现单缸过热的问题。另外曲轴的扭转振动也是这类结构设计中需要重点关注的点，模型里的曲轴部分做了完整的轴段过渡结构，可以基于这个模型添加扭转减振器的匹配设计，校核不同转速下的曲轴扭振振幅，确保动力输出的稳定性。
