偏心旋转结构汪克尔转子发动机三维数模

　　在小型动力装备、航空模型、特种作业无人载具的动力选型场景中，汪克尔转子发动机凭借其独特的运动转化逻辑，始终占据着不可替代的细分应用位置。不同于传统往复式活塞发动机需要通过曲柄连杆机构将活塞的直线往复运动转换为旋转输出，这类转子动力装置直接通过偏心设置的三角转子在型腔内的行星运动完成进气、压缩、做功、排气的全循环，整套动力输出路径没有往复惯性力带来的高频振动，在高转速工况下的动力输出平顺性远优于同排量的活塞式内燃机。

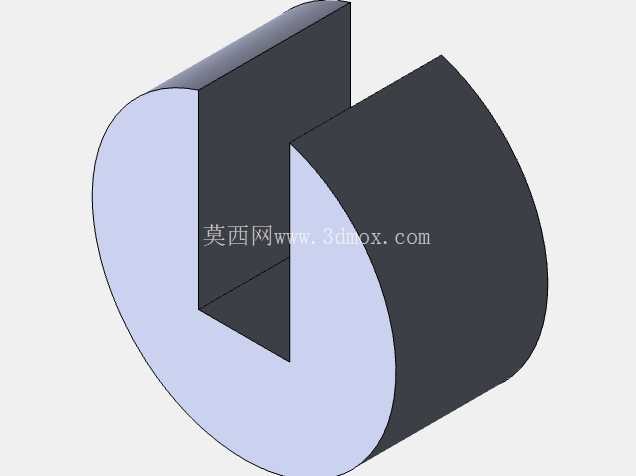

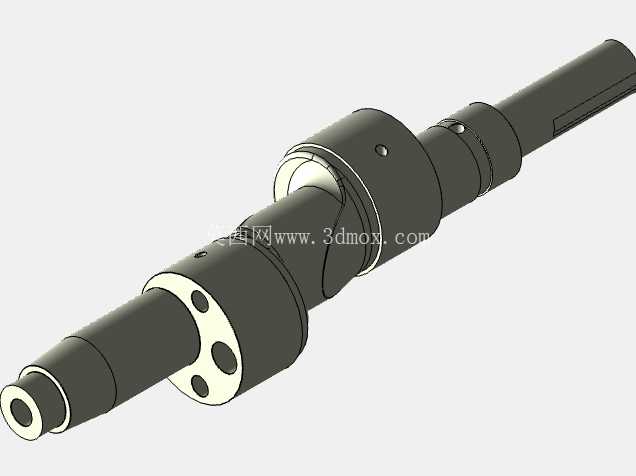

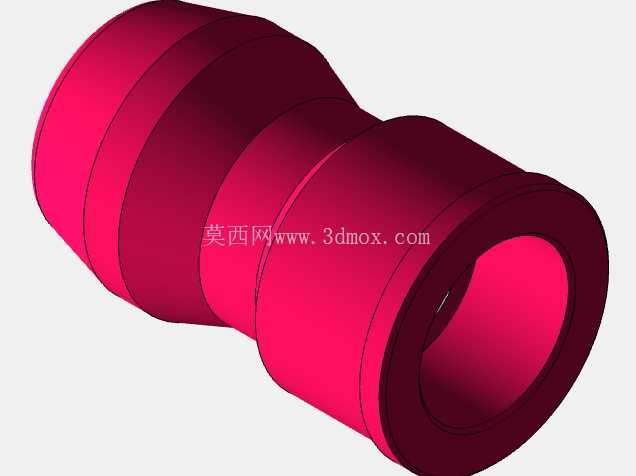

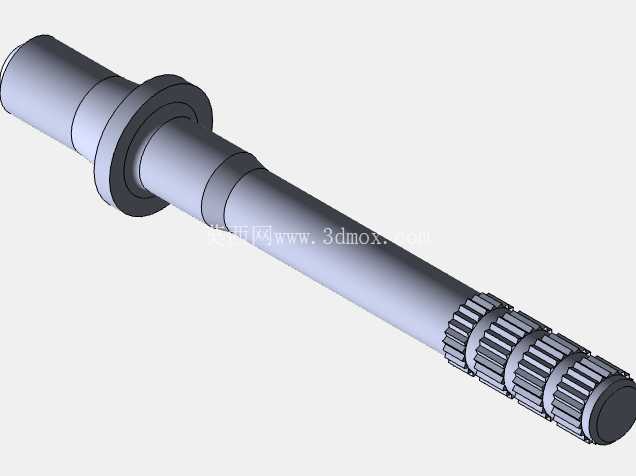

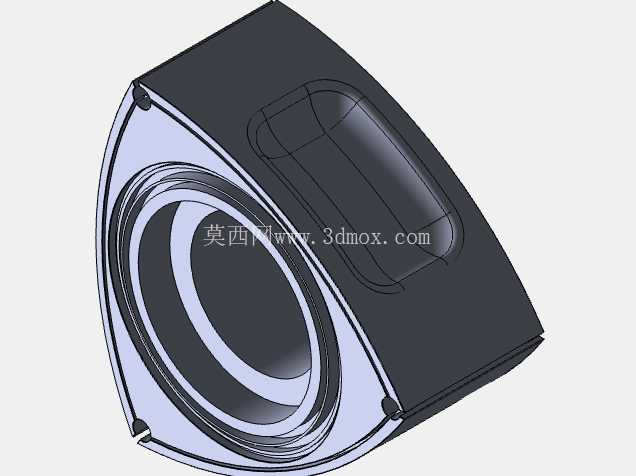

　　从结构设计逻辑来看，这套数模完整还原了转子发动机的核心配合关系：三角转子的三个弧面分别与双弧外旋轮线型的缸体内壁形成三个独立的密闭工作腔，随着转子绕输出轴偏心轴颈的行星转动，三个工作腔的容积会周期性发生变化，依次完成四个工作冲程。转子本身通过端面的内齿圈与缸体端盖上固定的外齿轮啮合，保证转子在公转的同时按照固定传动比完成自转，确保三个密封片始终与缸壁保持贴合，不会出现工作腔窜气的问题。输出轴的偏心轴颈与转子中心孔配合，将转子的行星运动直接转换为输出轴的定轴旋转，省去了传统内燃机的连杆结构，整体运动部件数量比同功率活塞机减少近40%，整机的体积与重量控制优势十分明显。

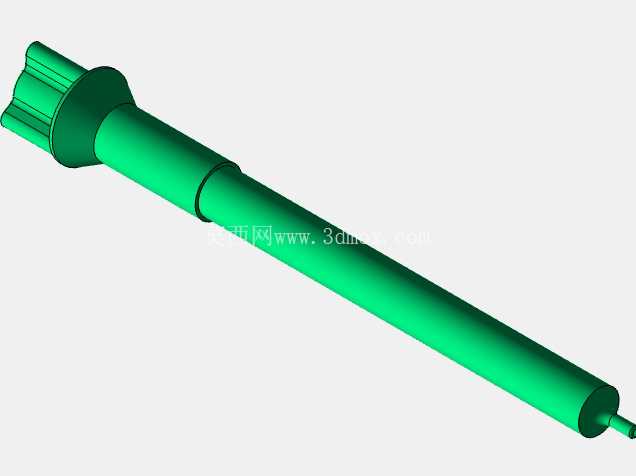

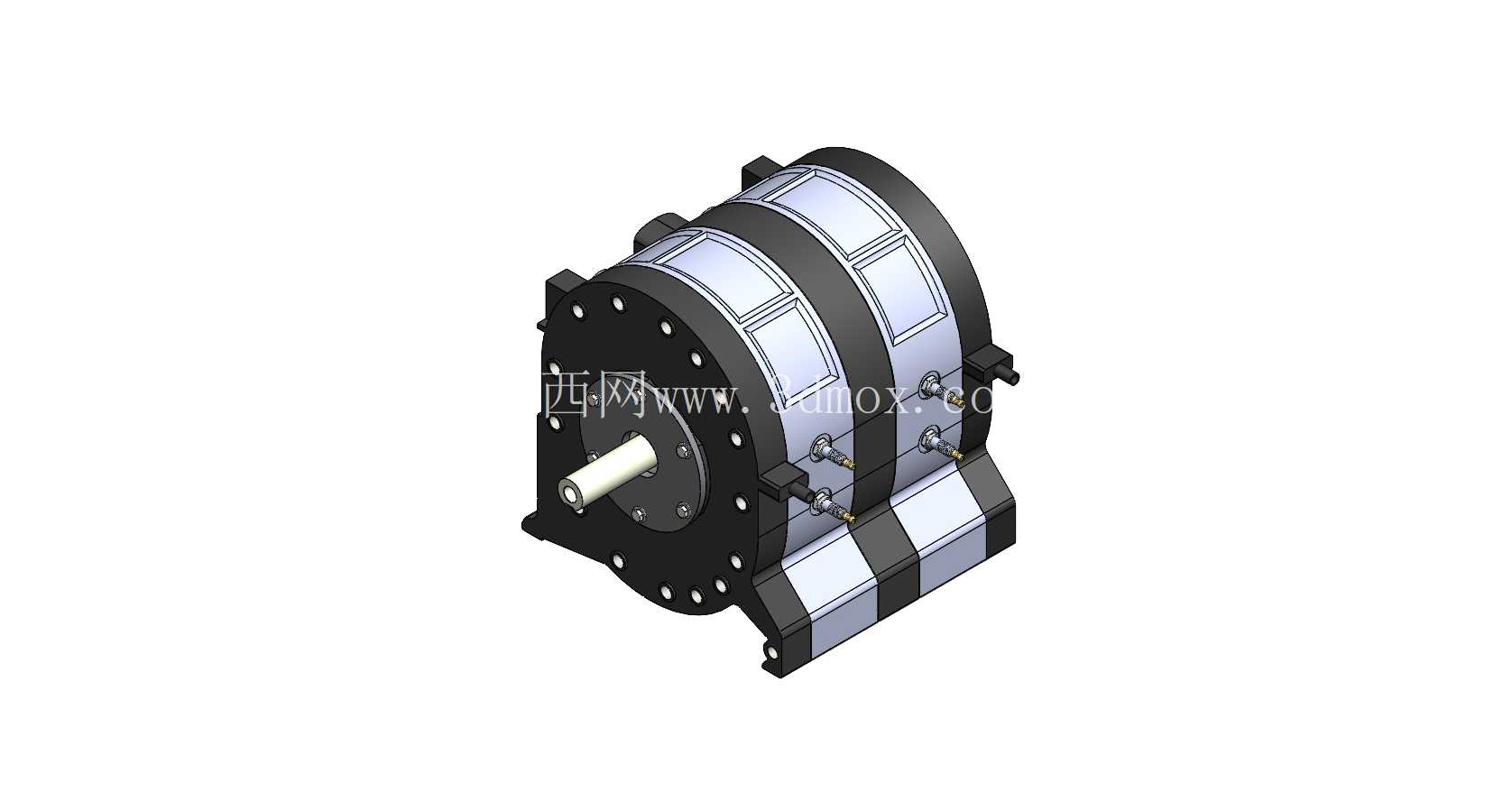

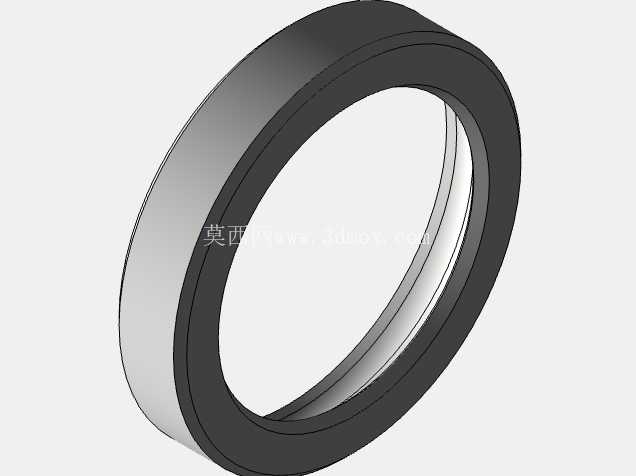

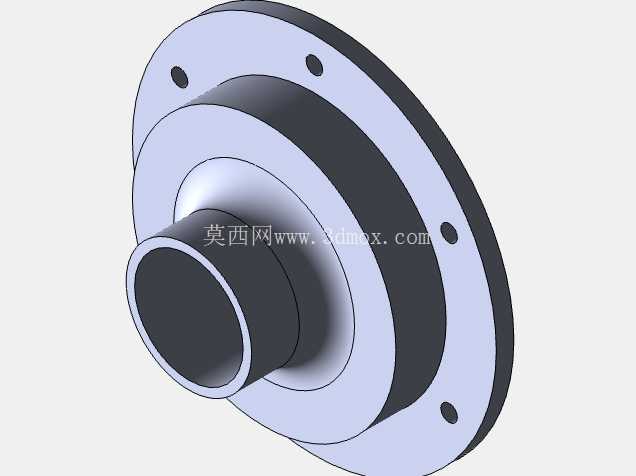

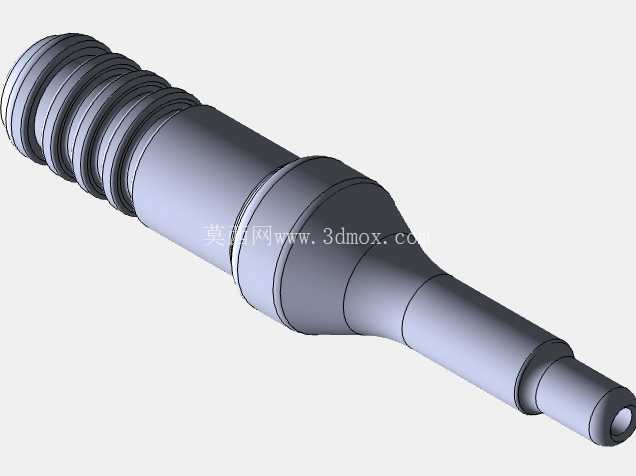

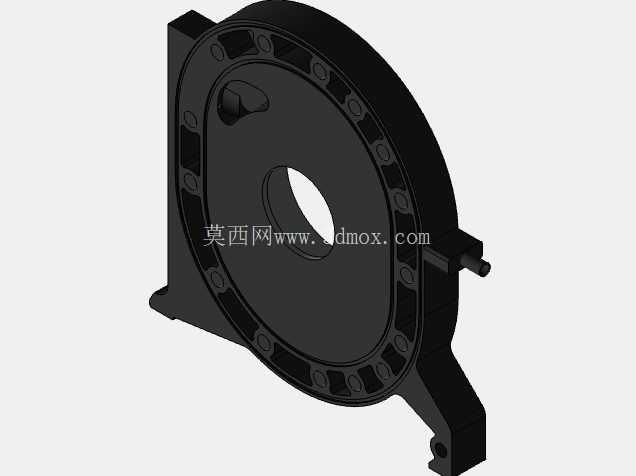

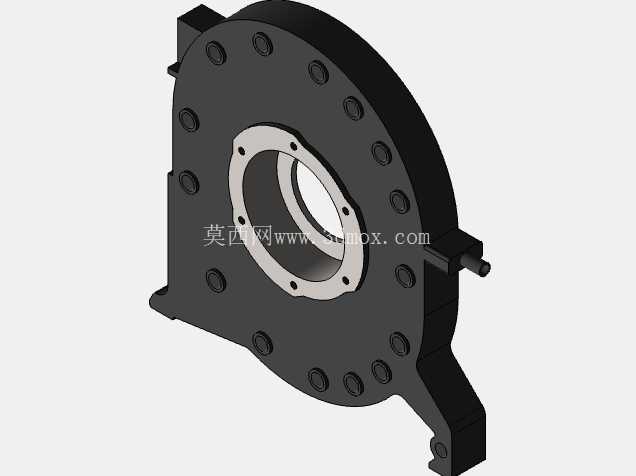

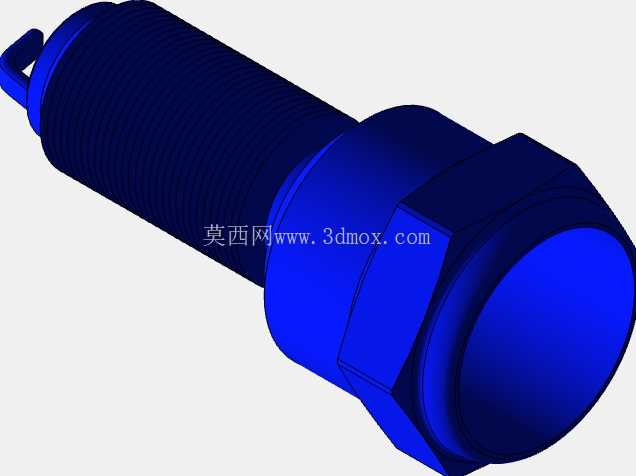

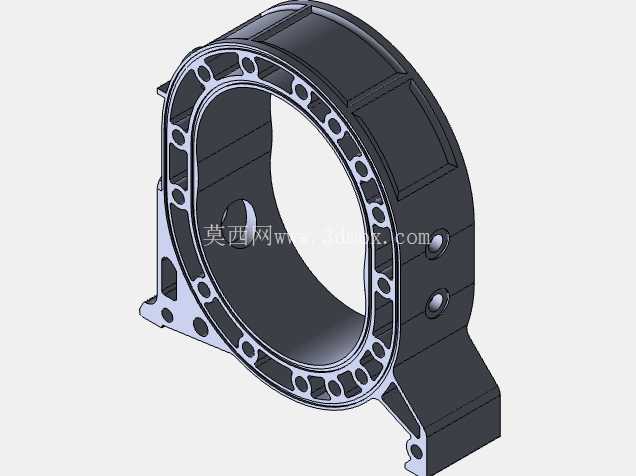

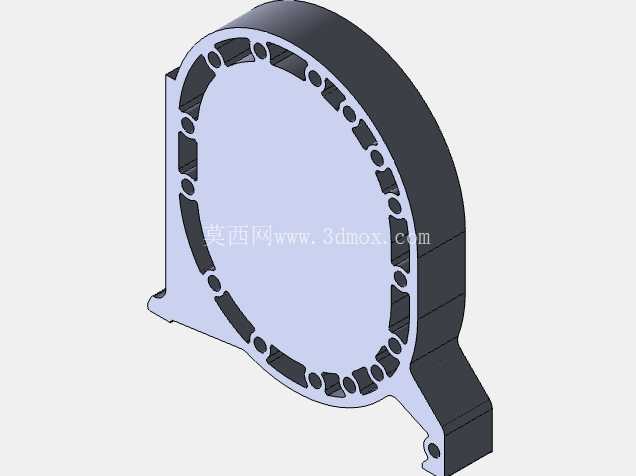

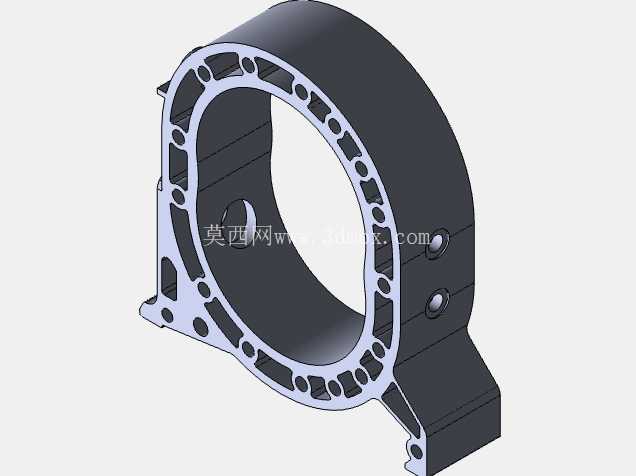

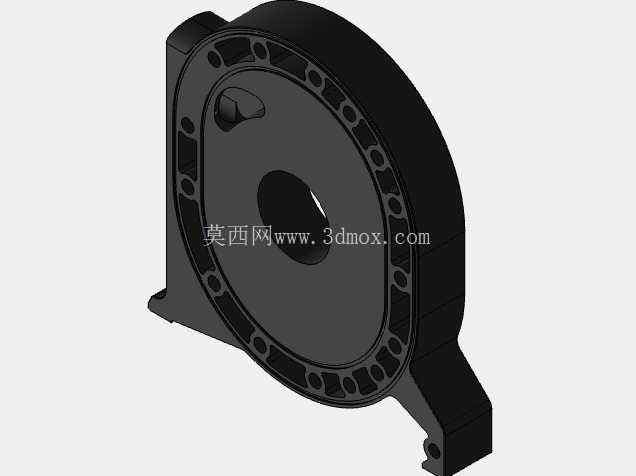

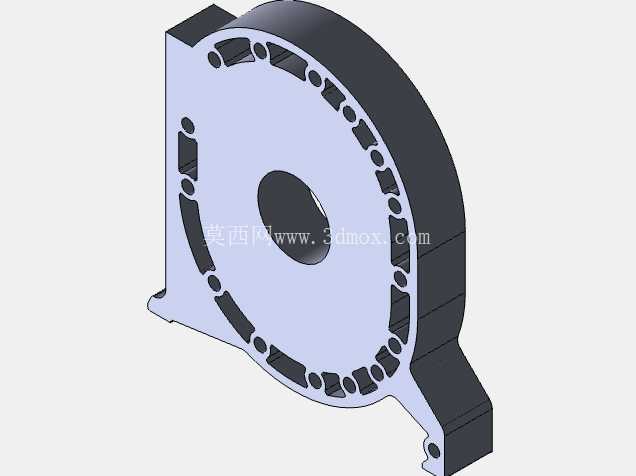

　　在安装边界与尺寸适配层面，这套模型的缸体采用分层堆叠式结构，前后端盖通过周向均布的螺栓与中间缸体紧固连接，输出轴从前端盖中心伸出，轴端预留了标准的键连接结构，可直接对接负载端的联轴器或者带轮。进气与排气接口布置在缸体侧面对应的冲程位置，火花塞安装孔垂直于缸壁设置在压缩冲程终点对应的区域，安装时不需要额外改动周边附件的位置，可直接适配小型动力舱的紧凑布局。转子端面的密封槽、缸体上的冷却流道、端盖上的润滑油道都在数模中做了完整的结构表达，没有做过度的简化省略，不管是做原理演示、结构改进设计，还是做相关课程的教学演示模型，都能直接提取对应的结构特征做二次开发。

　　实际工程应用中，这类转子发动机常被用于对动力单元重量、体积有严格限制的场景，比如小型无人机的增程动力、便携式应急发电设备的动力源、竞速类模型载具的动力单元，其高转速下的功率密度优势是同排量活塞发动机无法比拟的。设计这类结构时最核心的难点在于密封系统的配合精度，转子三个顶角的径向密封片、端面的侧向密封条都需要与缸壁、端盖保持均匀的接触压力，数模中对密封件的安装槽尺寸、配合间隙都做了符合工程实际的参数设置，避免了原理类模型常见的结构干涉、配合间隙不合理的问题。另外，缸体的冷却流道采用环绕式布置，顺着工作腔的轮廓走向设置，可保证三个工作腔的温度分布均匀，避免局部过热导致的转子密封件过早磨损，这一细节也在模型中做了完整的还原，能为后续的热管理仿真、结构强度校核提供准确的数模基础。

　　不同于很多只做外观还原的原理模型，这套数模的所有运动部件都按照实际的装配约束关系设置了配合关系，导入三维软件后可直接做运动仿真，直观观察转子的运动轨迹、各个工作腔的容积变化过程，对于刚接触转子发动机结构的设计人员来说，能快速理清其动力传递逻辑与工作原理。在做衍生设计时，可直接在现有结构基础上调整转子的偏心距、缸体的型线参数，快速生成不同排量、不同功率等级的转子发动机方案，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期。
