五缸星形发动机曲柄活塞联动组件

　　这套星形排布的动力传动组件，是航空活塞发动机、小型轻型动力设备中最具代表性的核心运动结构，不同于直列、V型动力单元的排布逻辑，五组活塞围绕中心曲柄呈等角度放射状布置，能在极小的径向空间内实现多缸做功的动力叠加，早年广泛应用在轻型通航飞机、小型摩托艇、甚至早期装甲车辆的辅助动力单元上，即便在当下，不少航模爱好者、小型特种动力改装场景中，这类结构依旧凭借紧凑的动力输出特性被反复迭代使用。

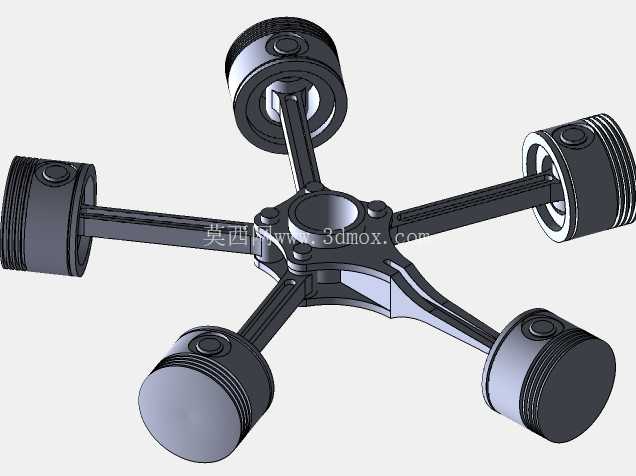

　　从实际运行逻辑来看，五组活塞通过各自的连杆共同铰接在中心曲柄销上，当任意一个活塞处于做功行程推动连杆下行时，会直接带动中心曲柄转动，同时通过曲柄的圆周运动带动其余四个活塞完成进气、压缩、排气的冲程循环，这种结构天生具备更好的动平衡特性——多组活塞的往复惯性力能在径向方向上相互抵消，不需要额外加装体积庞大的平衡轴结构，就能把高速运转时的振动控制在较低水平，对于自重要求严苛的轻型动力场景来说，这一特性是直列多缸结构很难比拟的。

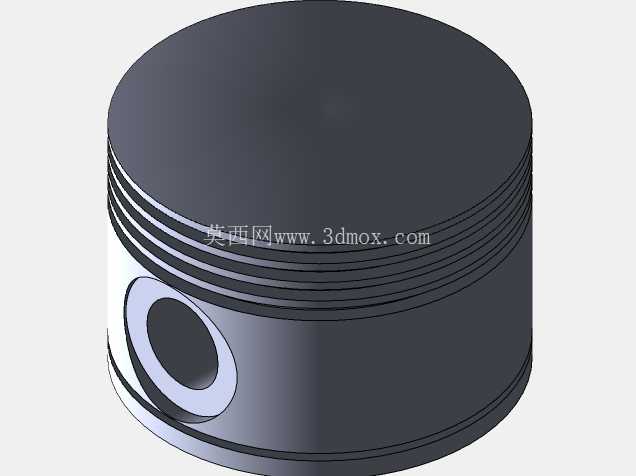

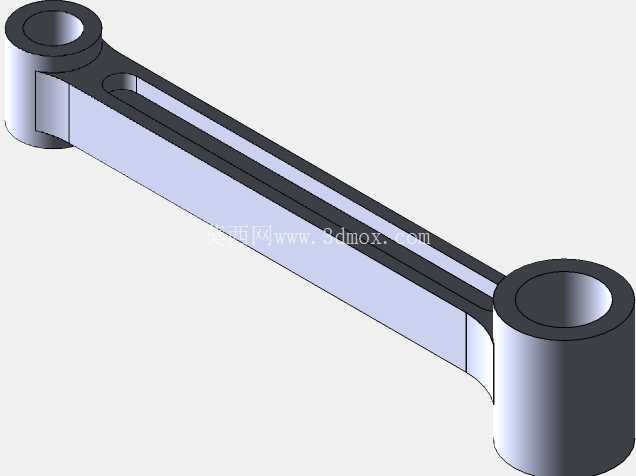

　　设计这套结构时，首先要卡准的是中心曲柄的回转直径与各缸轴线的夹角精度，五缸结构的相邻缸体理论夹角为72度，每一组连杆的中心距必须保持严格一致，否则会出现活塞行程偏差，轻则导致运转卡滞、压缩比不一致，重则会出现活塞撞缸、连杆断裂的严重故障。活塞部分采用了带三道环槽的结构设计，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁上多余的润滑油，活塞销孔的位置做了偏置处理，能在活塞换向时减小敲缸异响，提升运转平顺性。连杆采用了工字型截面设计，在保证足够抗拉、抗疲劳强度的前提下，尽可能降低往复运动部件的重量，减少曲柄运转时的惯性负载。

　　安装边界上，这套组件的径向最大尺寸由活塞处于外止点时的外圆轮廓决定，中心曲柄的轴向定位需要匹配两端的轴承安装位，轴承位的同轴度公差需要控制在0.02mm以内，否则长时间运转会出现曲柄偏磨、油封漏油的问题。各活塞销与连杆小头衬套的配合间隙需要控制在0.01-0.03mm之间，间隙过大会导致运转异响，间隙过小则会在热机状态下出现衬套抱死的故障。曲柄销与连杆大头的配合面需要做强制润滑的油道设计，润滑油通过中心曲柄的内部油道输送到各连杆大头的摩擦面，避免高转速下出现干摩擦烧蚀。

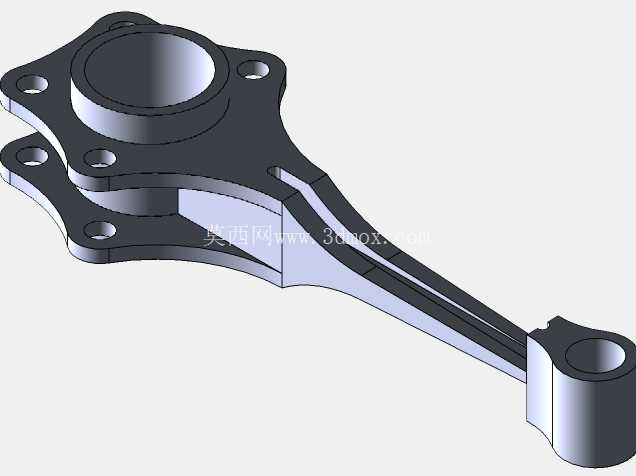

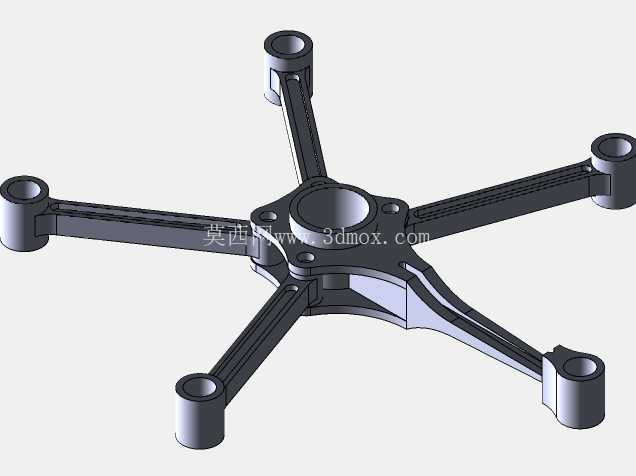

　　不同于普通动力单元的连杆排布，星形结构的连杆组通常采用主副连杆结构或者整体铰接式结构，这套组件采用的是统一铰接在中心曲柄销的设计，结构更简单，加工难度更低，适合小排量、低转速的轻型动力场景，在装配时需要注意各连杆的侧隙控制，避免相邻连杆在运转过程中出现运动干涉。活塞顶部的凹坑形状是匹配燃烧室形状设计的，能在压缩行程末端形成合适的挤流效果，提升油气混合效率，让燃烧更充分。

　　在实际应用场景中，这类五缸星形组件的动力输出特性更偏向高转速、大马力的小排量需求，因为多缸依次做功的间隔更小，动力输出比同排量的单缸、双缸结构更平顺，不需要搭配大重量的飞轮就能稳定运转，对于自重控制严格的航空模型、轻型无人直升机、小型气垫船等设备来说，这套结构的空间利用率优势非常明显——同等排量下，星形结构的轴向长度仅为直列五缸结构的三分之一左右，能大幅缩小动力单元的整体安装长度，让设备的整体重心更集中，提升操控灵活性。

　　建模过程中需要重点验证各运动部件的干涉情况，当曲柄转动到任意角度时，各连杆之间、连杆与曲柄臂之间、活塞裙部与缸套下端之间都不能出现运动干涉，尤其是连杆摆动到最大角度时，连杆大头的倒角位置不能与相邻连杆的杆身发生擦碰，这也是这类放射状结构建模时最容易忽略的细节。另外活塞环槽的宽度、深度尺寸需要匹配标准活塞环的规格，保证后期配件的通用性，活塞销卡环的安装槽需要做足够的深度，避免高转速下卡环脱出导致活塞销刮伤缸壁。
