直流电动机爆炸视图结构拆解设计

项目分类:电动机 发布时间:2025-02-16 ID:934003
  • 直流电动机爆炸视图结构拆解设计
  • 直流电动机爆炸视图结构拆解设计

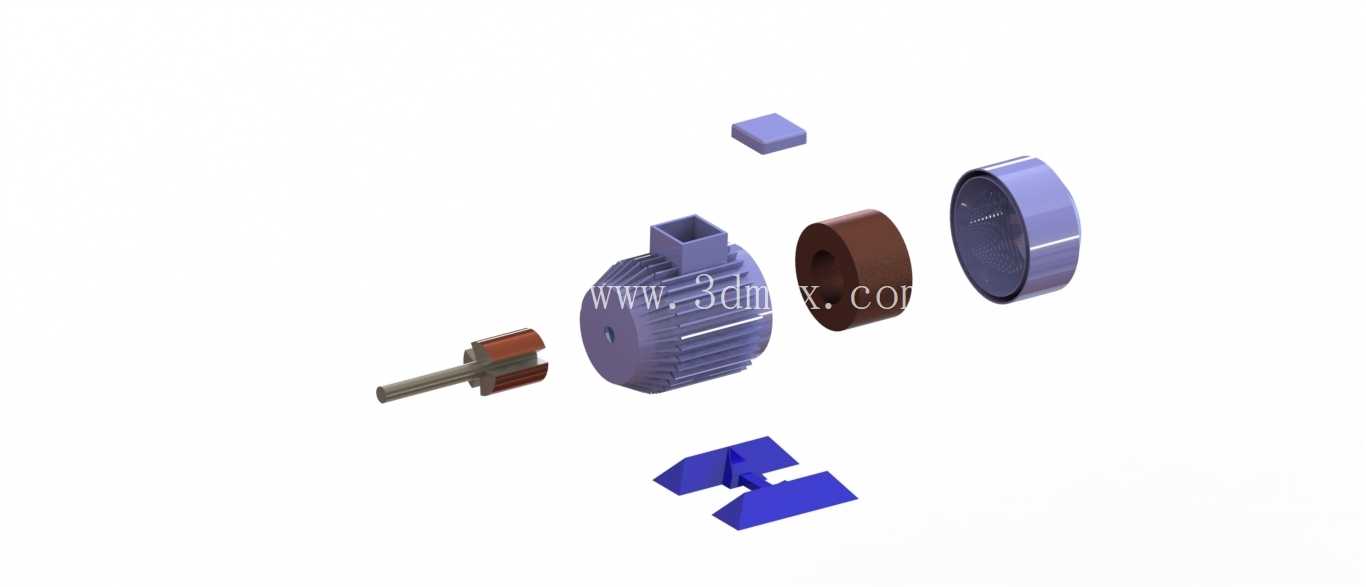

  本次呈现的直流电动机结构拆解模型,完整还原了有刷直流电机从输出轴到后端盖的全部装配层级,做爆炸视图排布时特意将各零部件沿电机轴向按实际装配顺序错位展开,能让查看者一眼理清每个零件的装配位置与配合关系,不用反复剖切整机模型去核对内部结构。从实际工业应用场景来看,这类小功率直流电机常被用在小型自动化输送线的驱动端、民用家电的动力模块、教学实验台的动力源以及小型专用设备的进给机构上,相比交流电机它的调速范围更宽,启停响应速度更快,在低压供电场景下的适配性更强。

  从结构功能层面拆解来看,最前端伸出的是带绝缘衬套的输出轴,轴端做了扁位加工,用来和外部传动件比如同步带轮、联轴器做周向固定,避免传动时出现打滑空转的问题,轴上压装的换向器段和刷架组件的碳刷直接接触,负责在转子转动时持续切换绕组电流方向,保证电磁转矩方向恒定。和输出轴过盈配合的是带硅钢片叠压铁芯的转子绕组组件,叠片结构能有效降低电机运转时的涡流损耗,避免铁芯快速发热影响连续运行时长。套在转子外侧的是永磁体定子组件,采用瓦形磁钢结构,磁钢和机壳之间用耐高温结构胶粘接固定,能保证在额定转速下磁钢不会因为离心力出现移位,定子的磁路设计直接决定了电机的输出转矩上限,建模时特意还原了磁钢的倒角细节,避免装配时磁钢锐角刮伤绕组绝缘层。

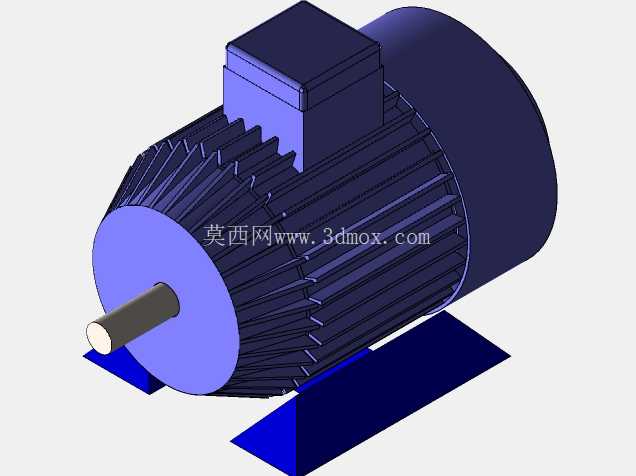

  机壳部分采用带散热筋的一体化压铸结构,表面的轴向散热筋能增大和空气的接触面积,在电机自然风冷时带走绕组产生的热量,机壳的安装端预留了标准安装孔位,能适配卧式、立式两种安装方式,安装孔的中心距严格遵循通用小功率电机的安装尺寸规范,方便用户直接替换同规格的现有电机,不用额外修改设备的安装机架。后端盖部分集成了刷架安装位,刷架的弹簧压力参数在建模时做了结构预留,能保证碳刷在磨损周期内始终和换向器保持稳定接触压力,减少打火现象的出现。模型里还单独拆分出了接线盒组件,接线盒的进线口预留了防水格兰头的安装位,能满足一般工业场景的防尘防水要求,接线端子的间距符合电气安全间隙规范,避免接线时出现爬电距离不足的问题。

  做这个模型的结构设计时,首先考虑的是装配工艺的合理性,所有零部件的配合公差都按照实际加工要求做了预留:比如输出轴和轴承的配合采用基孔制过渡配合,轴承和端盖轴承室的配合采用间隙配合,方便后期维修时拆卸更换轴承;定子磁钢和机壳的配合尺寸预留了胶层厚度,避免粘接时胶液溢出污染其他部件。爆炸视图的排布距离也做了合理设置,既不会因为距离太近看不清零件边界,也不会因为距离过远打乱装配逻辑,每个零件的轴向偏移量都和实际装配顺序对应,顺着爆炸方向就能完成整机的虚拟装配,能直接用来做装配作业指导书的配图,也能给电机维修教学提供直观的结构参考。

  从安装边界尺寸来看,该电机的机壳外径、输出轴轴径、安装孔中心距、轴伸长度都和市面上通用的Z系列小型直流电机尺寸完全匹配,用户在做设备选型时,可以直接套用这个模型的安装尺寸做机架设计,不用再反复核对二维图纸的尺寸参数。模型里还还原了所有的小细节,比如转子端部的绝缘挡片、轴承位置的防尘密封圈、机壳上的接地螺钉安装位,这些细节往往是很多简化模型会忽略的部分,但在实际做整机结构校验时,这些细节会直接影响周边部件的干涉检查结果,比如如果忽略了密封圈的厚度,可能会出现端盖装配后和转子发生摩擦的问题;如果没预留接地螺钉的位置,后期做设备安规检测时就会不符合电气安全要求。

  在做结构校验时,特意核对了转子的转动惯量参数对应的结构尺寸,保证转子的重量分布均匀,避免高速转动时出现动不平衡的问题,磁钢的充磁方向也在模型里做了隐含的结构标识,方便后续做电磁仿真时直接导入模型设置参数。端盖部分的止口尺寸和机壳的止口做了精准配合,能保证定子和转子的同轴度,避免因为同轴度误差导致电机运转时出现扫膛问题,扫膛是直流电机最常见的故障原因之一,一旦出现就会快速磨损绕组绝缘,导致电机烧毁,所以在建模时对止口的配合公差做了严格的尺寸约束,从设计源头规避这类装配风险。
