带移动底座的太阳能光热转换机械装置

　　这套太阳能能量转换装置的核心应用场景，集中在户外无电网覆盖区域的小型动力供给场景，比如偏远野外的小型灌溉驱动、户外监测设备的辅助动力补给、教学实训场景下的太阳能能量转换演示，也可作为小型离网动力单元，为低功耗野外作业机具提供持续的机械动力输出，无需外接电源或化石燃料补给，仅依靠日照即可完成能量转换与动力输出。从功能实现逻辑来看，装置通过抛物面聚光结构将平行入射的太阳光汇聚到集热端，集热端连接的能量转换模块将热能转化为机械动能，通过输出轴对外传递扭矩，整套能量转换路径没有中间发电、储电环节，减少了能量多级转换的损耗，相比常见的光伏发电再驱动电机的方案，在小功率持续机械输出场景下的能量利用效率更具优势。

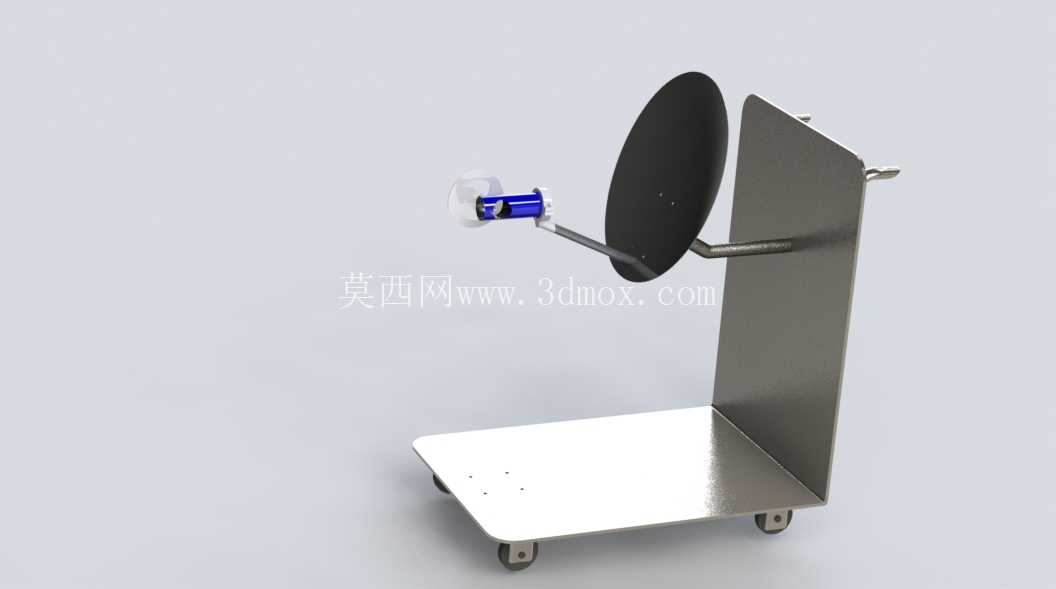

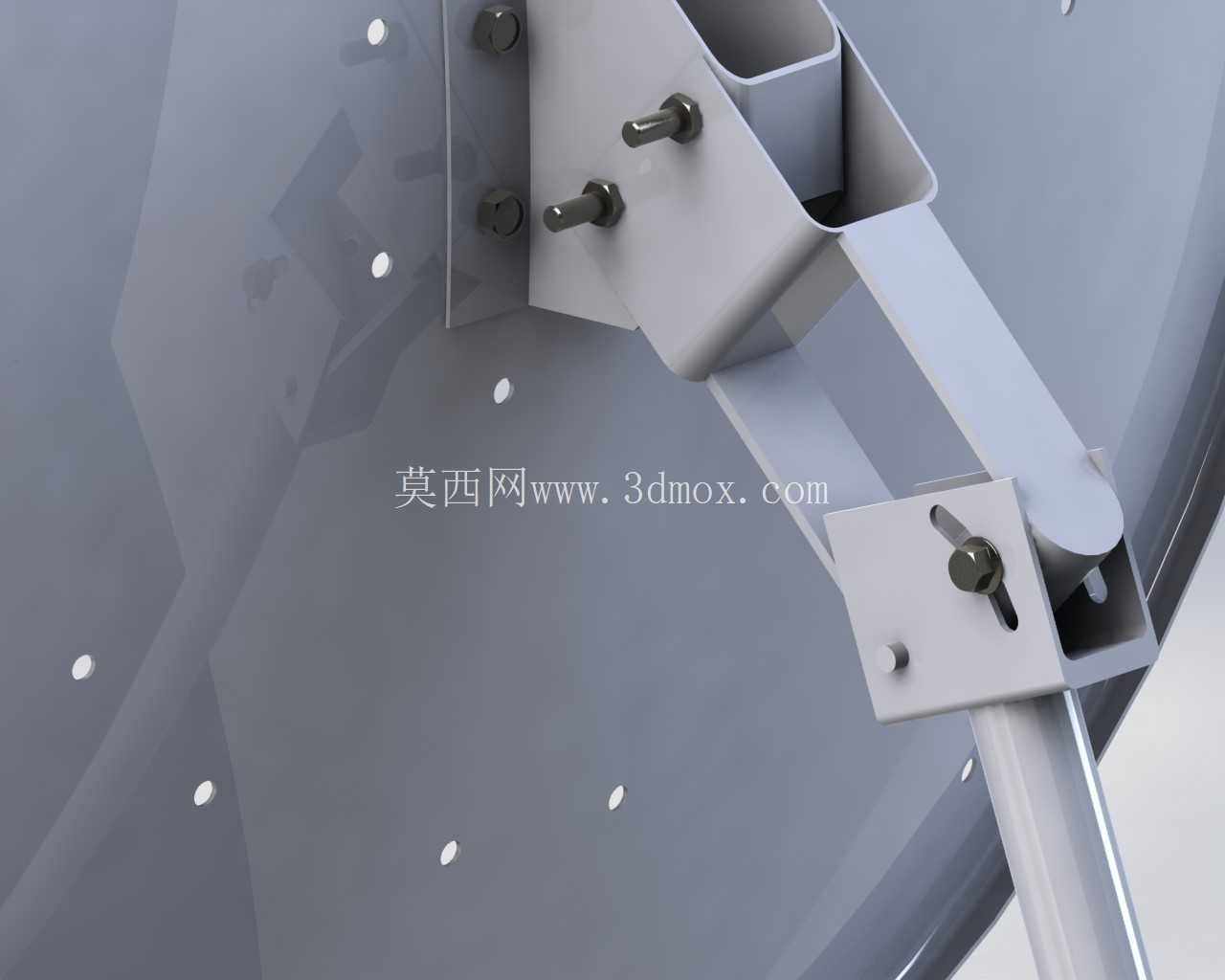

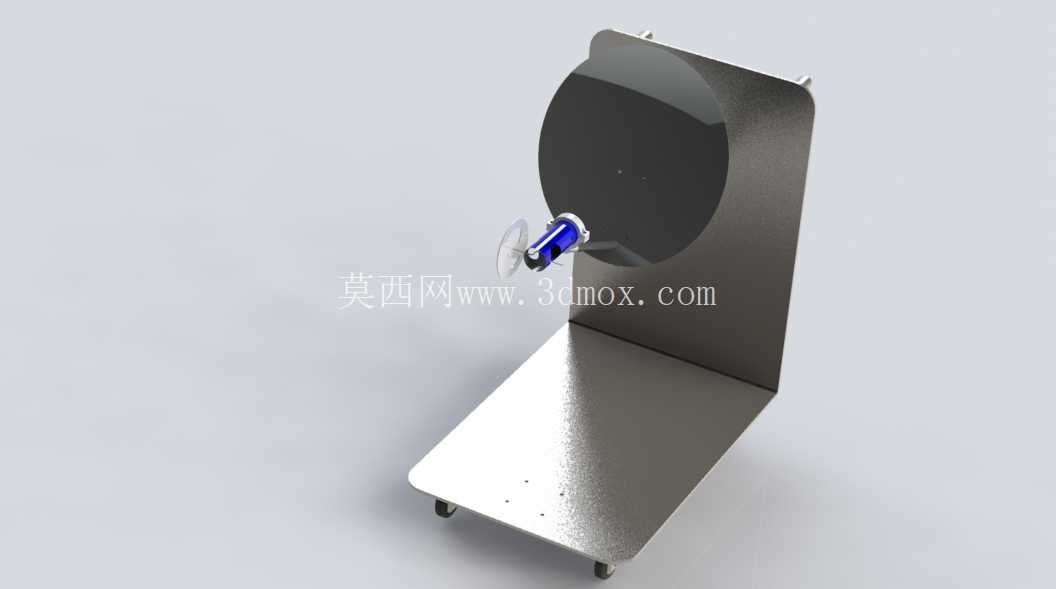

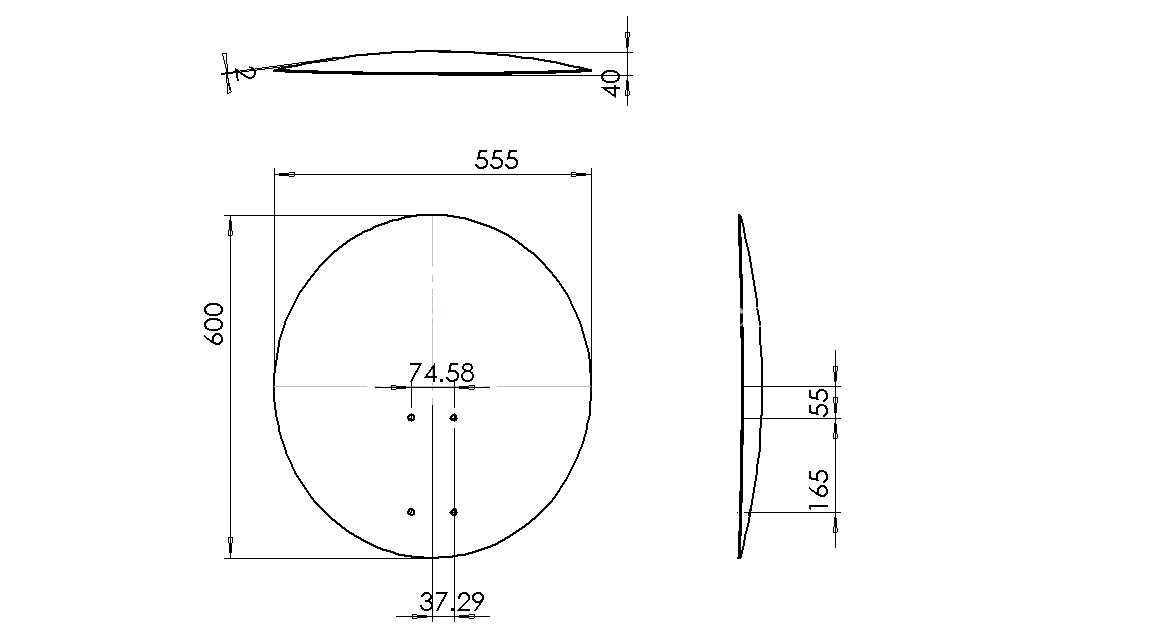

　　设计层面首先考虑了户外使用的移动便利性，底部采用带脚轮的平板式安装底座，底座平面预留了多组安装孔位，既可以在需要转场时通过脚轮快速推移调整位置，也可以在固定点位使用时通过安装孔打入膨胀螺栓完成刚性固定，避免大风天气下装置移位或倾覆。支撑聚光结构的立式支架采用L型折弯钣金结构，折弯处做了圆角过渡处理消除应力集中，支架与底座之间采用满焊连接，保证整体结构的抗扭刚度，避免聚光面受外力晃动导致焦点偏移。聚光反射面采用椭圆抛物面构型，焦点位置精准对准集热转换模块的受热端，连接反射面的悬臂采用空心钢管材质，在保证结构强度的前提下尽可能降低自重，减少支架的承重负载。悬臂与立式支架的连接位置设置了角度调节结构，可根据不同纬度地区的太阳高度角调整反射面的俯仰角度，保证不同使用区域都能让太阳光垂直入射到反射面，最大化聚光效率。

　　集热转换模块的输出端直接连接动力输出轴，轴端做了标准的连接接口设计，可直接对接小型皮带轮、联轴器等传动部件，方便后续对接不同的负载设备。整套装置的安装边界要求不高，仅需要在安装位置保证南向无遮挡，预留出反射面俯仰调整的活动空间即可，底座占地面积不足0.3平方米，即使在狭小的户外平台、屋顶露台也能完成安装部署。结构设计时充分考虑了户外耐候性，所有金属结构件表面都做了喷塑防锈处理，反射面采用耐紫外线的反光材质，长期暴露在户外环境下也不会出现反光率快速衰减的问题，脚轮采用带刹车的聚氨酯材质，既可以在推移时减少震动对精密集热部件的冲击，也能在固定位置时锁死滚轮，避免装置受外力滑动。

　　从实际使用的角度来看，这套装置没有复杂的电控系统，纯机械结构的能量转换路径故障率极低，日常维护仅需要定期清理反射面的浮尘、检查转动连接部位的润滑情况即可，不需要专业的电控运维人员参与，非常适合缺乏专业维护条件的偏远户外场景使用。在教学实训场景中，这套装置可以直观展示太阳能从光能到热能再到机械功的完整转换过程，相比纯理论的教学演示，实体可运行的结构能让学习者更清晰地理解光热转换的机械实现逻辑，也可作为机械结构设计课程的实训案例，帮助学习者掌握钣金支架设计、聚光结构焦距校准、移动底座刚度匹配等实际工程设计要点。在结构建模过程中，所有连接部位的配合公差都按照通用机械设计标准设定，钣金件的折弯半径、焊道预留尺寸都符合实际加工工艺要求，不存在无法落地生产的理想化结构，所有运动部件都预留了足够的活动间隙，不会出现运动干涉问题，整体结构的重心落在底座脚轮的支撑边界以内，即使在最大俯仰角度下也不会出现重心偏移倾覆的风险。
