弧形陶瓷红外辐射加热灯结构设计

　　这款弧形红外加热元件的设计，最初是针对工业热加工场景里的定向辐射加热需求做的结构优化，区别于传统平板式加热件的漫辐射特性，弧面结构可以把红外辐射的能量集中投射到对应曲率的受热工件表面，减少无效的热量散逸，在热成型、工件表面烘干、塑料焊接预热这类需要局部定向加热的工位上，能比同功率平板加热件提升15%左右的热利用率。

　　从实际使用场景来看，这类加热灯常被用在包装设备的热封工位、电子元器件的回流焊预热段、印刷设备的油墨烘干通道，还有食品加工里的表面烘烤工序，因为红外辐射加热不需要通过空气介质传导热量，能直接把能量传递到被加热物体的表层，升温响应速度比热风循环加热快很多，开机后短时间内就能达到额定工作温度，适合需要频繁启停加热的间歇式生产工位，能有效降低工位的待料升温能耗。

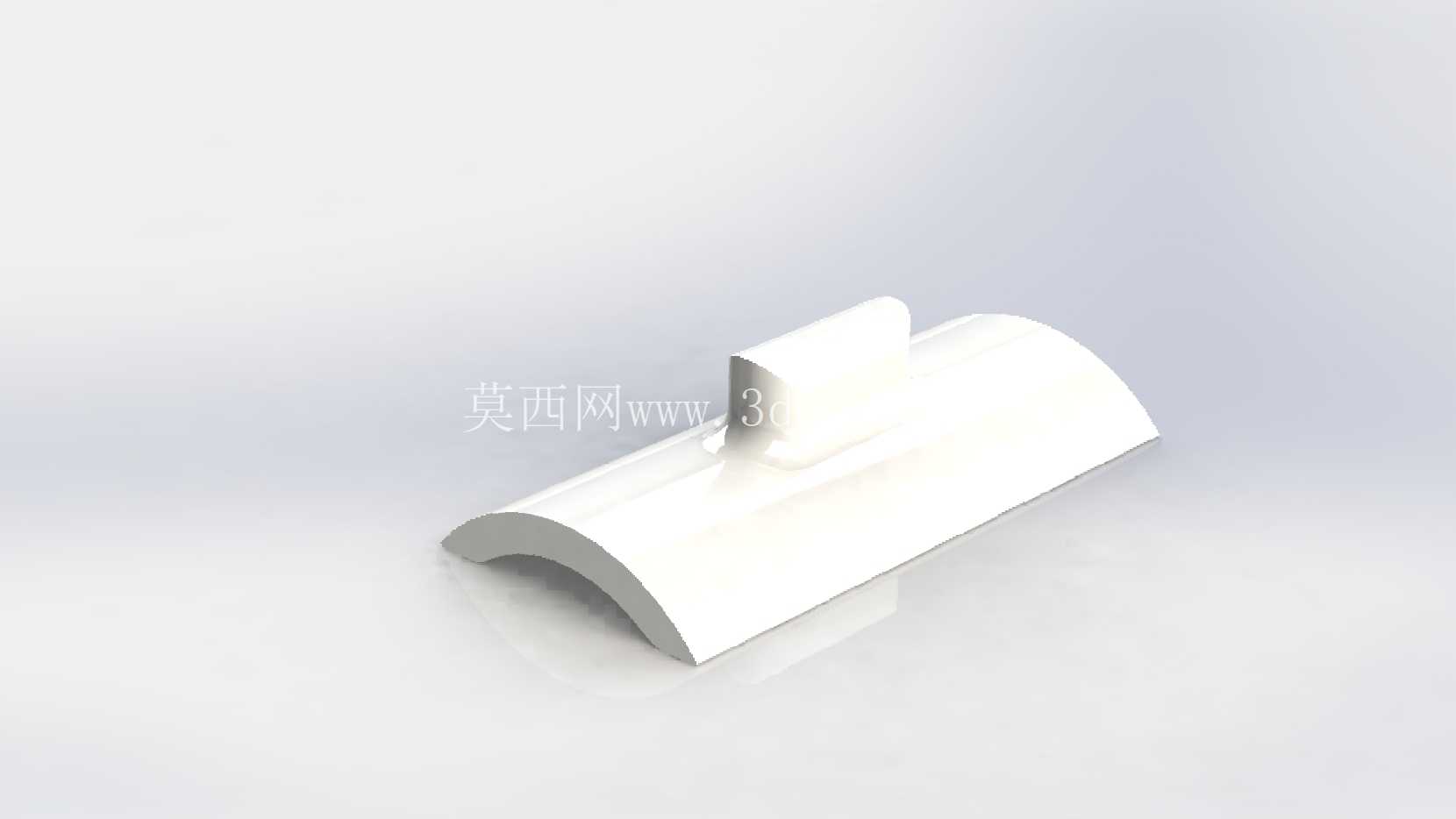

　　结构设计上，主体采用半圆弧的陶瓷基体作为发热载体，弧面的曲率半径是结合常见的棒状、管状工件的外圆尺寸做的匹配，60mm的宽度搭配120mm的长度，单块加热件的有效辐射覆盖范围刚好能适配多数小型工业加热工位的受热面需求，顶部凸起的结构是接线端子的安装位，把接线区域抬升到加热面的背侧上方，既可以避免接线端长期处于高温辐射区域加速绝缘层老化，也能给安装固定留出足够的操作空间，安装时不需要在加热弧面上做开孔处理，保证了辐射面的完整性，不会因为安装缺口导致辐射能量分布不均。

　　设计过程中特意把基体的边缘做了圆弧过渡处理，没有尖锐的直角结构，一方面是避免陶瓷件在烧结成型、运输安装过程中因为应力集中出现崩边开裂的问题，另一方面也能减少边角位置的热量局部堆积，避免长期工作时边角位置温度过高超出设计阈值，缩短元件使用寿命。背部的安装基准面做了平面度公差控制，安装时可以直接贴合在设备的隔热安装板上，配合对应的压片就能完成固定，不需要额外做复杂的定位结构，降低设备集成时的加工成本。

　　从安装边界来看，这款加热件的整体外轮廓没有突出的安装耳，安装时占用的空间尺寸和元件本身的外形尺寸基本一致，在排布多块加热件组成加热阵列的时候，相邻元件之间只需要留出3-5mm的热膨胀间隙就可以，不会因为安装结构的干涉导致阵列排布的间隙过大，出现加热温度带的断层。接线端的位置居中设置，不管是单块独立接线还是多块串联接线，走线都可以沿着安装板的上部排布，不会和受热区域的工件、传送结构产生干涉。

　　功能特性上，陶瓷基体本身具备良好的红外辐射率，在额定工作温度下的红外波长匹配多数非金属、高分子材料的吸收峰值，加热过程中不会产生可见光眩光，也不会因为加热产生废气或者电磁干扰，适合对作业环境有洁净要求、电磁兼容要求的生产工位。元件本身的结构没有易损的活动部件，只要安装时保证接线端的接触可靠、背部隔热到位，长期工作的稳定性远高于带风机的热风加热组件，日常维护只需要定期清理辐射面的积尘就可以，不需要做润滑、部件更换等复杂维护操作。

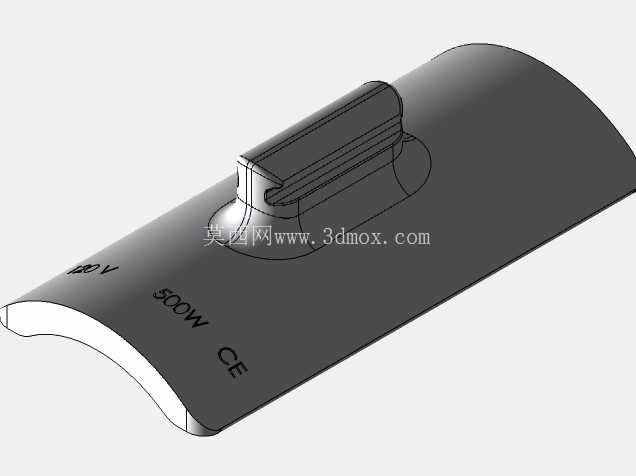

　　在做三维建模的时候，特意把弧面的壁厚做了均匀化处理，整个陶瓷基体的壁厚偏差控制在很小的范围内，保证烧结成型的时候各个位置的收缩率一致，不会出现成型后变形翘曲的问题，顶部的接线端子安装位做了加强筋结构和基体连为一体，避免安装接线时因为扭力过大导致端子位置断裂。模型的所有倒角、过渡结构都完全还原实际量产件的工艺要求，没有做无法落地的理想化尖角、薄壁结构，不管是用来做设备的加热工位结构仿真，还是直接导出工程图做加工参考，都能直接匹配实际的生产工艺要求，不需要再做额外的工艺性修正。
