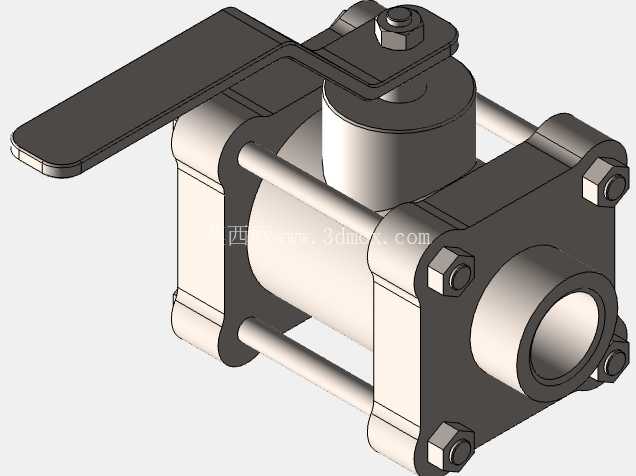

1/4英寸NPT接口世伟洛克手动球阀结构

　　这款小通径手动球阀的设计，核心面向实验室气路、小型液压试验台、半导体特气输送支路这类对管路通断控制精度、安装空间有严苛要求的场景，1/4英寸的公称通径刚好匹配仪表管路、取样管路这类小流量流体输送的需求，不会出现通径过大造成的成本浪费，也不会因为通径不足限制支路流量上限。从结构设计逻辑来看，采用了两片式阀体对夹结构，四根贯穿螺栓将左右阀体拉紧，中间夹持阀芯密封组件，这种结构相比一体式阀体，加工难度更低，后期维护更换密封件时不需要完全从管路上拆下阀体，只需要松开贯穿螺栓就能拆分阀体取出阀芯，对于需要定期维护密封件的特气、腐蚀性流体管路来说，能大幅降低运维的拆装工作量。

　　接口采用1/4英寸NPT锥管螺纹，这是工业仪表管路、小口径液压管路最通用的连接形式，锥管螺纹的密封特性可以在不额外加密封垫的情况下，通过螺纹啮合的锥面挤压实现密封，适配现场常用的生料带、密封胶辅助密封工艺，不需要定制特殊接头就能直接对接现有NPT标准管路，安装适配性极强。操作端采用扁平式加长手柄，手柄的长度经过力矩匹配，操作人员不需要借助额外工具，徒手就能完成阀门的启闭操作，手柄的扁平造型可以直观显示阀芯的通断状态：当手柄方向和管路轴线平行时阀门处于全开状态，垂直时为全关状态，现场巡检时不需要凑近观察阀位标记，远距离就能判断阀门状态，避免误操作。

　　从安装边界来看，这款球阀的整体轴向尺寸控制得非常紧凑，左右接口端面的距离比同通径的截止阀缩短近40%，对于安装空间局促的仪表柜内部、集成阀岛排布场景来说，可以大幅节省管路排布的空间，相邻阀门安装时不会出现手柄干涉的问题。阀体外部的加强筋结构沿着螺栓贯穿方向布置，在螺栓拉紧时可以平衡阀体的受力，避免薄壁阀体在高压工况下出现变形泄漏，阀芯采用浮动式球芯结构，在流体压力作用下球芯会自动压紧出口侧的阀座，压力越高密封性能越好，不需要额外设置弹簧预紧结构，简化了内部零件数量，降低了故障点。

　　在实际应用中，这类小通径球阀常被用作分析仪器的进样阀、气动控制系统的支路总阀、小型液压站的泄油阀，相比针型阀它的通流阻力更小，全开状态下流道几乎没有节流，不会对小流量流体造成额外的压力损失，同时启闭只需要90度旋转操作，相比针型阀需要多圈旋转的操作方式，开关效率更高，适合需要频繁通断的工况。设计时特意将阀杆的密封位置设置在阀体压力腔外部，就算阀杆密封出现磨损泄漏，流体也不会直接喷溅到操作手柄位置，提升了操作安全性，同时阀杆设置了防飞出结构，就算内部压力异常升高，阀杆也不会被压力顶出阀体造成安全事故。

　　从建模细节来看，所有零件的配合公差都按照实际加工要求设置，阀体螺栓孔的位置度、球芯和阀座的配合间隙、手柄和阀杆的配合方榫尺寸都完全符合实际加工的公差要求，导出的工程图可以直接用于零件加工参考，不需要额外调整尺寸。流道部分做了等径设计，球芯的通孔直径和接口通径完全一致，不会出现缩径造成的流阻增大问题，对于输送高纯气体、高粘度流体的场景来说，不会出现介质残留、积留的问题，满足洁净管路的使用要求。
