伊顿SLC系列高压真空接触器结构设计

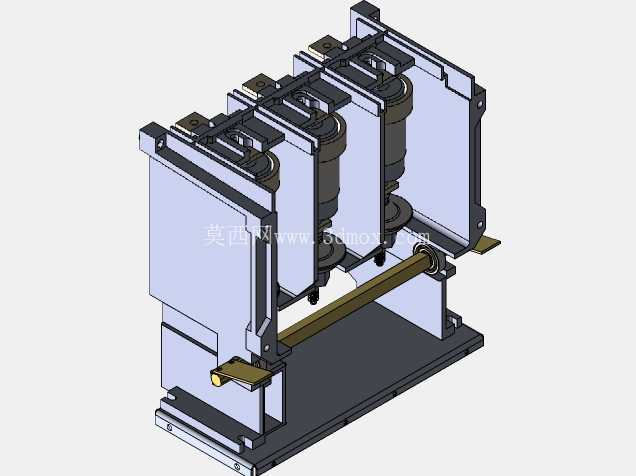

　　在工矿企业高压配电、大型电机直接启停、无功补偿电容投切这类需要频繁分合高压负载的场景里，真空接触器是核心控制元件，这款伊顿SLC 014S5A-550型号的接触器，采用三相极柱独立排布的结构设计，每相真空灭弧室被封闭在绝缘套筒内，能在10kV级电压等级下实现负载电流的可靠分合，避免分断过程中电弧外露引发的相间闪络问题。

　　从结构设计逻辑来看，这款接触器采用落地式安装布局，底部为整块钢板折弯成型的安装基座，基座上预留了对应安装孔位，适配标准高压柜内的安装梁间距，安装时无需额外加工过渡支架，直接通过螺栓固定即可完成主体定位。三相极柱呈直线等距排布在基座上方，极柱之间的绝缘间隙经过爬电距离校核，满足污秽等级II级环境下的使用要求，即使在多粉尘、轻度潮湿的工业现场，也能避免极柱间的绝缘击穿风险。

　　驱动部分采用电磁操动机构搭配机械连杆的传动方案，机构部分布置在基座下方的空腔内，通过一根横向贯穿的绝缘转轴同步带动三相动触头动作，保证三相同步分合的时间差控制在0.5ms以内，避免因不同期分合引发的操作过电压。操动机构的保持方式采用机械锁扣搭配分闸弹簧设计，合闸到位后锁扣机构自动卡合，无需持续给线圈通电即可保持合闸状态，大幅降低线圈长时间通电的发热损耗，同时分闸弹簧在合闸过程中完成储能，一旦接到分闸信号，锁扣脱开后弹簧力会快速带动动触头分离，分闸速度稳定在1.2m/s左右，保证灭弧室能在电流过零点前完成触头分离，借助真空介质的强灭弧能力快速切断电流。

　　进出线端子采用板式铜排结构，分别布置在每相极柱的上下两端，端子上预留了标准的螺栓连接孔，可直接与柜内母排或电缆终端连接，无需额外定制转接排。端子与灭弧室之间的连接采用软铜辫过渡，避免操动过程中硬连接对灭弧室动端产生额外应力，延长灭弧室的机械寿命。整体外壳的防护等级达到IP20，可防止手指等异物意外触碰内部带电部件，同时外壳上预留的散热缝隙能保证机构动作过程中产生的热量及时散出，避免长期运行时内部温度积聚影响线圈和绝缘件寿命。

　　在实际选型适配过程中，这款接触器的安装边界需要重点关注：整体高度方向从基座底面到极柱顶端的尺寸适配常规高压柜的净空要求，横向宽度方向三相极柱的外沿距离满足柜内相间安全距离要求，深度方向操动机构的突出部分不会与柜内其他元器件产生干涉。机械寿命方面，结构设计时针对连杆传动的摩擦部位都加装了自润滑轴套，无需日常加注润滑脂即可满足上万次操作的磨损要求，适合需要频繁操作的电容投切、电机控制场景。

　　绝缘设计上，每相极柱的绝缘套筒采用不饱和聚酯玻璃纤维模压成型，介电强度满足工频耐压42kV/1min无击穿、无闪络的要求，雷电冲击耐压可达到75kV，能适配多数工业现场的过电压防护等级。同时在机构与带电部分之间设置了整体绝缘隔板，即使机构部分出现机械故障，也不会直接触碰带电部件引发接地或短路故障。

　　从三维建模的角度来看，这款模型完整还原了产品的装配关系，包括灭弧室与绝缘套筒的配合公差、连杆转轴的转动间隙、安装孔位的位置精度，在进行高压柜成套设计时，可以直接导入模型进行布局校验，检查母排走向、安全距离、操作空间是否满足要求，避免实际装配时出现干涉问题。模型中对操动机构的动作行程也做了对应还原，可用于模拟分合闸过程中部件的运动轨迹，校验机构动作时是否会与周边柜体结构产生碰撞，为成套设备的结构优化提供准确的参考依据。
