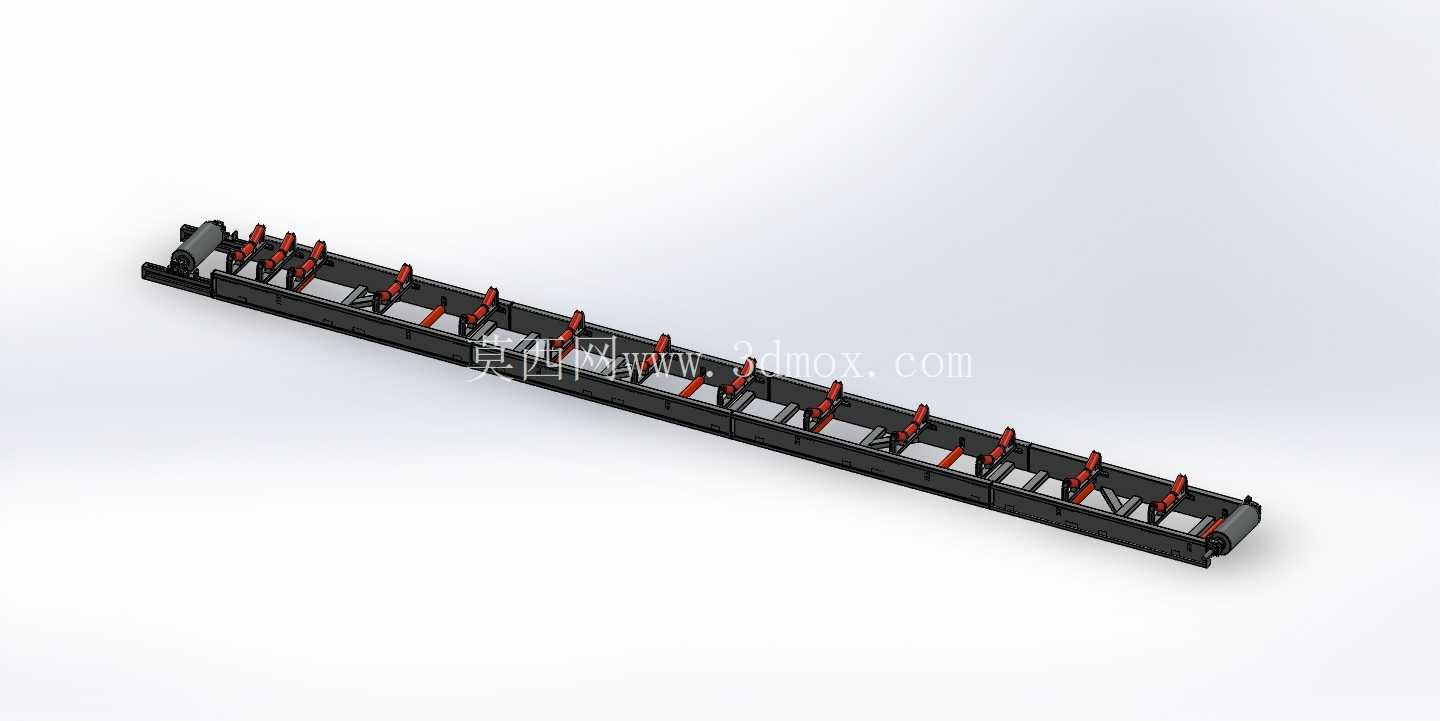

600mm带宽12米长皮带输送设备结构

　　从实际应用场景来看，这类中等带宽的长距离皮带输送结构，多用于车间内工序间的散料、包装箱、小型加工工件的转运作业，可衔接冲压工位与码垛工位、包装工位与仓储分拣线，也可配套在小型破碎、筛分设备的出料端，完成加工后物料的连续输送，相比辊道输送，皮带接触面的摩擦力更大，既可以输送有固定外形的工件，也能输送颗粒状、粉状的散料，不会出现卡滞、漏料的问题。结构设计上，机架主体采用标准矩形钢管焊接成型，纵向主梁选用60403mm的矩形管，横向支撑横梁选用40402.5mm的矩形管，焊接完成后整体做去应力处理，避免后续加工安装过程中出现焊接变形导致的皮带跑偏。这套输送结构的有效输送宽度设定为600mm，整体机架沿输送方向的总长度为12000mm，设计阶段首先明确了安装边界的控制要求：机架支腿的横向跨距控制在720mm，支腿底部预留的安装孔位适配M16膨胀螺栓固定，安装时需要保证相邻支腿的纵向间距不大于1500mm，避免长距离机架出现下挠变形，支腿底部的调节垫板厚度预留10-25mm的调整余量，可适配安装地面存在的局部高度差，保证机架整体上平面的水平度偏差控制在千分之二以内。

　　驱动端设置在机架的头部位置，配套的滚筒采用包胶处理，增大滚筒与皮带之间的摩擦力，降低打滑概率，尾部设置螺旋张紧结构，张紧行程预留150mm，可补偿皮带长期运行后出现的拉伸变形，调整时需要保证两侧张紧螺杆的进给量一致，避免皮带两侧张力不均出现跑偏。沿机架长度方向，每间隔300mm设置一组平行托辊，托辊直径选用60mm的标准冲压托辊，托辊安装座上预留长圆孔，可微调托辊的倾斜角度，作为皮带跑偏的辅助调整结构；上下分支分别设置上托辊和下托辊，上托辊为槽型布置，槽角设定为25度，可增大散料输送时的物料堆积截面，避免物料在输送过程中从侧边撒落，下托辊为平行布置，承托回程段的皮带，减少皮带运行过程中的垂度。

　　机架侧边设置多组可调式挡料支架，挡料板采用耐磨橡胶板制作，可根据输送物料的外形尺寸调整挡料板与皮带表面的间隙，间隙控制在3-5mm，既不会刮伤皮带表面，也能避免小颗粒物料从皮带与挡料板的缝隙中漏出。设计过程中还考虑了日常维护的便利性，所有托辊、滚筒的安装轴均采用开口式安装座，更换易损件时不需要拆解整体机架，只需要拆下安装座的固定螺栓即可取出部件，降低后期维护的工作量。皮带的运行速度设计范围在0.8-2.0m/s，可根据实际输送的物料类型调整驱动端的减速比，输送较重的金属工件时选用较低的运行速度，输送轻质包装物料时可适当提高运行速度，匹配不同工位的生产节拍。

　　机架的头部和尾部分别设置清扫器，头部清扫器紧贴滚筒表面的皮带，刮除皮带表面粘附的物料，尾部清扫器设置在回程段皮带的下方，避免回程段皮带携带的物料掉落在机架下方堆积，减少日常清理的工作量。安装时需要注意，驱动装置的安装基础需要额外做加固处理，避免设备启动时的扭矩导致机架端部出现振动，所有转动部件的位置都需要加装安全防护罩，避免生产过程中人员衣物、工具卷入转动结构造成安全事故。另外在机架的合适位置预留了急停拉绳开关的安装位，可沿机架长度方向布置拉绳，出现紧急情况时可在任意位置触发设备停机，满足车间安全生产的规范要求。
