四缸发动机排气歧管结构设计方案

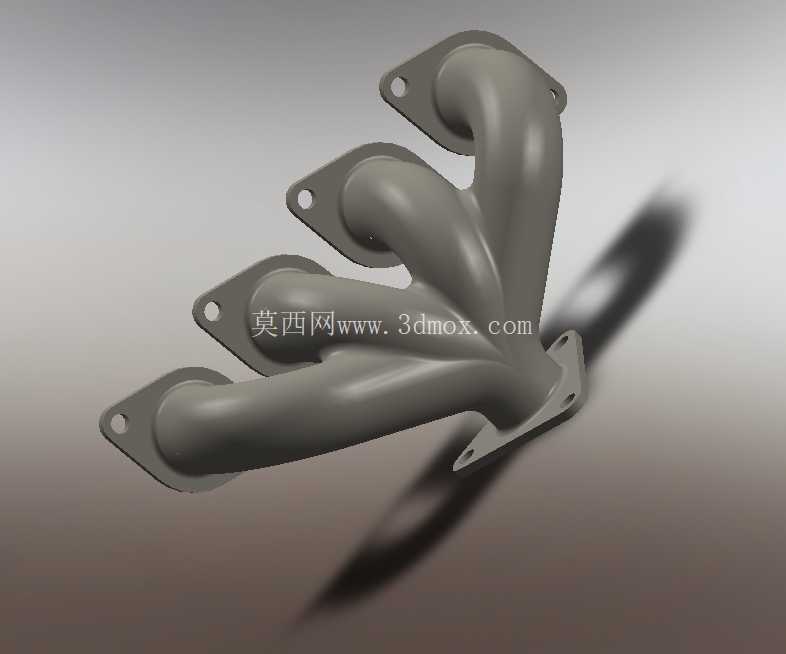

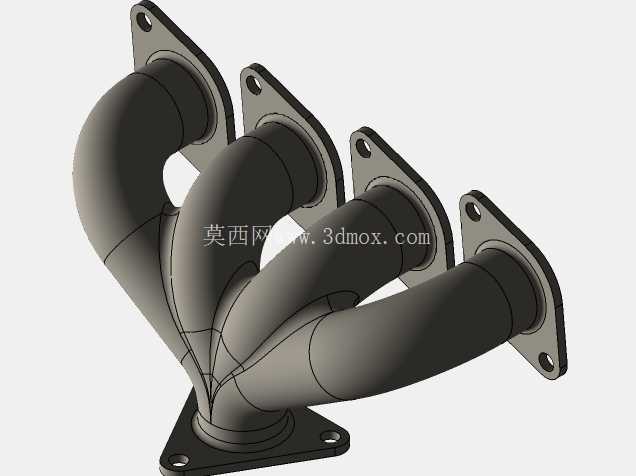

　　这款排气歧管的结构设计，核心围绕四缸自然吸气发动机的排气脉冲利用与安装适配展开，在做管路走向排布时，首先要规避的就是各缸排气的干涉问题——四缸机的点火顺序通常为1-3-4-2，歧管的四个进气支管长度做了等长化的曲率调整，避免相邻点火气缸的排气气流在交汇段形成紊流，挤占排气顺畅度，同时也能降低排气背压对发动机进气冲程的负面影响。从安装边界来看，四个缸盖侧的安装法兰采用了统一的两孔定位结构，每个法兰面都预留了足够的密封压合宽度，适配常规的金属复合排气垫片，法兰的安装孔位间距严格对应量产四缸机缸盖的排气口布局，不需要额外修改缸盖结构就能完成适配；交汇后的排气出口法兰采用三角布置的安装孔，能够直接对接三元催化器或者排气头段的接口，法兰面的平面度在设计时预留了0.1mm的形位公差，避免长期高温工作后出现密封面翘曲漏气的问题。

　　在实际应用场景中，这类歧管多用于小排量乘用车的自然吸气动力单元，也可适配小型非道路机械的汽油动力系统，工作过程中需要承接发动机各缸排出的高温废气，将分散的排气气流汇总后送入后处理与排气尾段，除了气流导通的基础功能外，歧管的管路曲率设计也会直接影响发动机的排气回压特性，支管弯曲处全部采用大圆角过渡，没有直角弯折结构，减少气流在管路内部的沿程阻力，同时也能降低高速气流冲击管壁产生的排气共振。设计过程中对管路的壁厚做了差异化处理，法兰连接位置的壁厚适当加厚，提升安装位置的结构强度，避免多次拆装后出现螺孔滑牙或者法兰开裂的问题；管路中段的壁厚在满足高温强度要求的前提下做了减薄处理，控制整体零件重量，降低发动机外围附件的总质量。

　　从外形尺寸的控制来看，整个歧管的外轮廓没有超出发动机排气侧的常规布置空间，管路走向避开了发动机舱内的启动机、机油滤清器、散热管路等周边部件，安装后不会和周边附件产生运动干涉，也预留了足够的隔热层包覆空间，避免高温歧管烘烤周边的橡胶管路与线束。支管和总管的交汇位置做了平滑的导流过渡，没有突兀的截面突变，让四个支管的气流能够顺畅汇入总管，减少气流对冲造成的能量损失，这一设计也能在一定程度上提升发动机中低转速区间的排气效率，优化动力输出的响应速度。

　　考虑到这类零件通常采用铸铁铸造工艺生产，设计时所有的转角位置都预留了铸造工艺圆角，避免出现壁厚突变导致的铸造缺陷，同时也能减少零件在高温交变载荷下出现应力集中开裂的风险，每个安装法兰的背面都做了加强筋结构，连接法兰与管路本体，提升整体的结构刚性，降低发动机工作过程中歧管的振动幅度，减少连接位置的密封失效概率。
