连续输送式商用自动洗碗设备结构设计

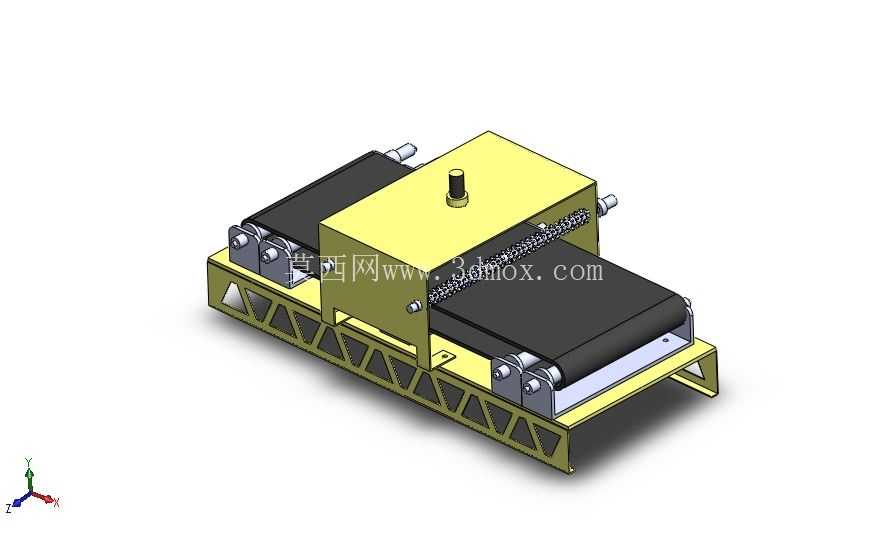

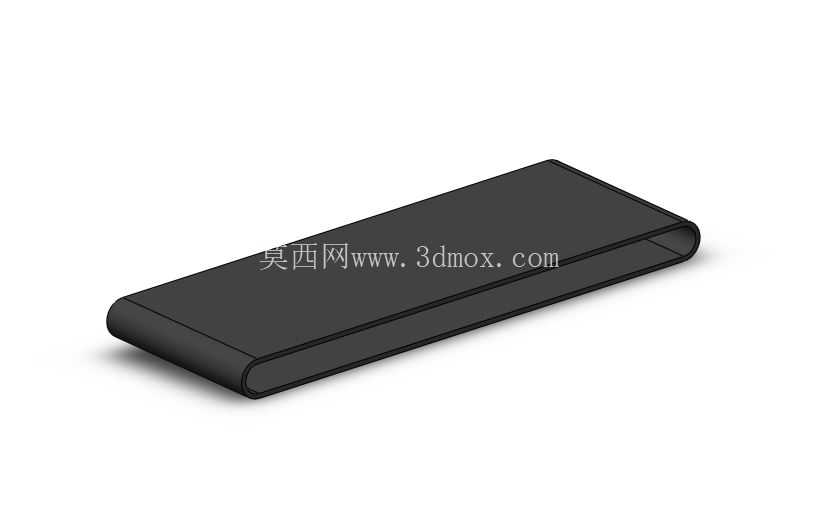

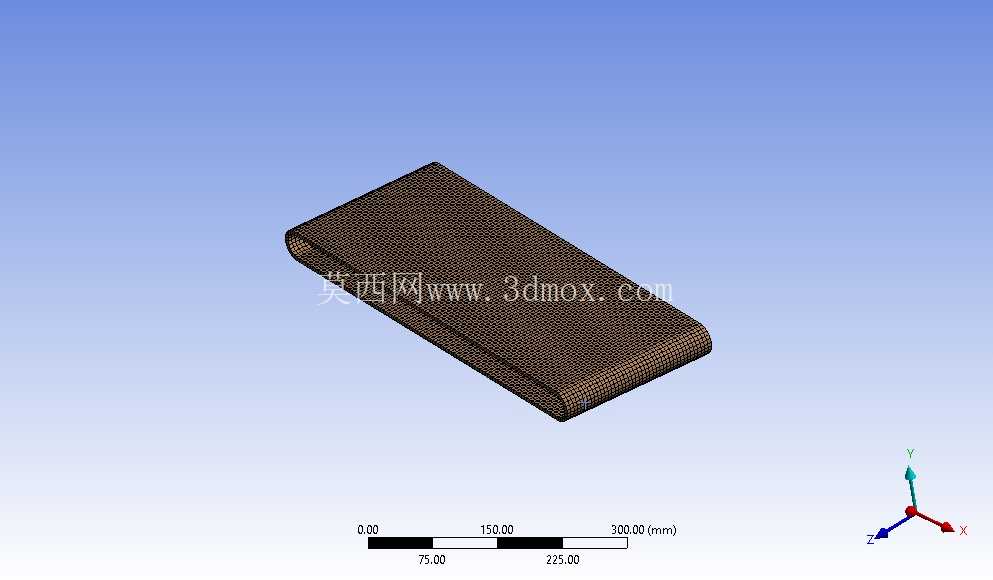

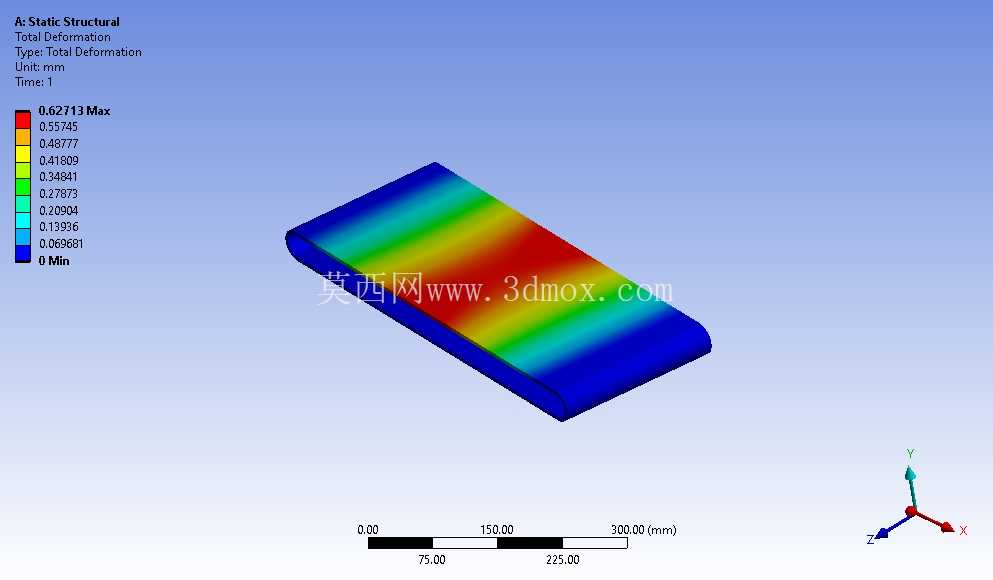

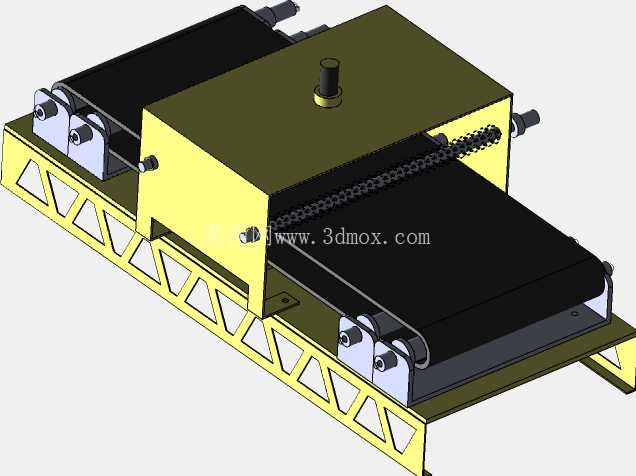

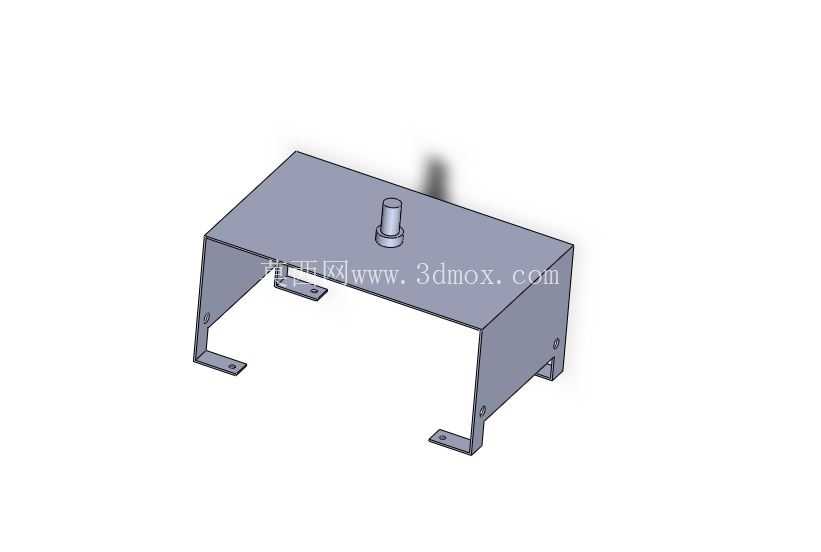

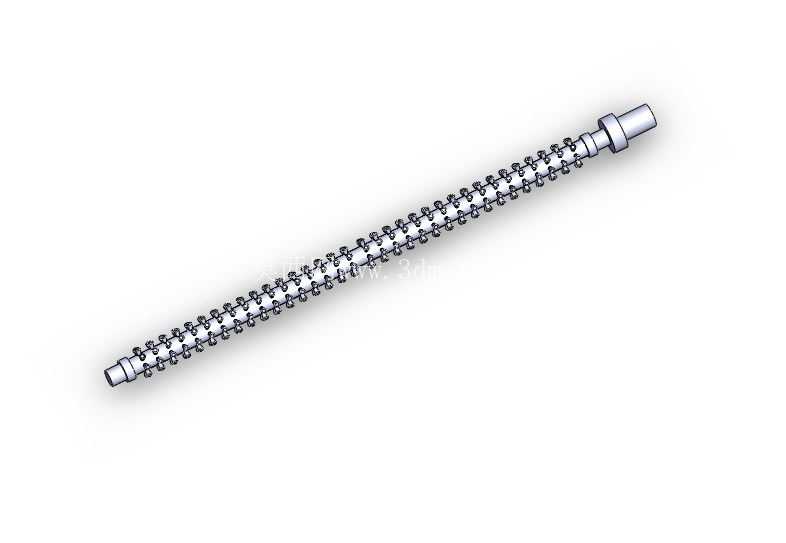

　　这款连续输送式洗碗设备主要面向中小型餐饮门店、企事业单位食堂的餐后餐具批量清洗场景，区别于家用小型洗碗机的间歇式作业逻辑，设备采用网带连续输送的作业模式，可实现餐具从进料、喷淋清洗到出料的连续化流转，单小时处理量可匹配200-300人规模的用餐餐具清洗需求，无需人工逐批次摆放启停，能大幅降低后厨清洗环节的人力投入。从整体结构布局来看，设备采用三段式排布逻辑，进料端预留足够的餐具摆放工位，操作人员可将初步除渣后的碗盘直接平铺在输送网带上，无需额外的工装夹具固定，网带表面采用镂空网格设计，既可以保证喷淋水的穿透性，也能让清洗后的残水自然滴落，避免积水随餐具带出清洗区域。中间段为核心清洗腔体，顶部设置的喷淋管架沿输送方向排布多组高压喷嘴，可对经过的餐具上下表面进行全覆盖冲洗，腔体顶部预留的管接头可直接对接外部热水管路与洗涤剂供给管路，无需额外在设备内部加装储水加热结构，能有效压缩设备整体体积，降低设备自重对安装地面的承重要求。出料端设置倾斜沥水段，网带运行至该段时会形成5度左右的仰角，餐具表面残留的水渍可顺着网带回流至清洗腔体下方的集水区域，减少出料时的滴水问题。

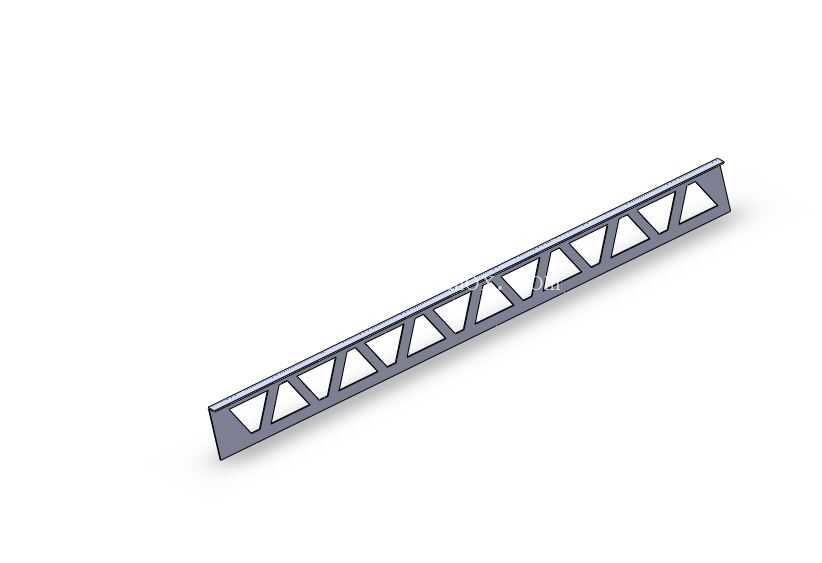

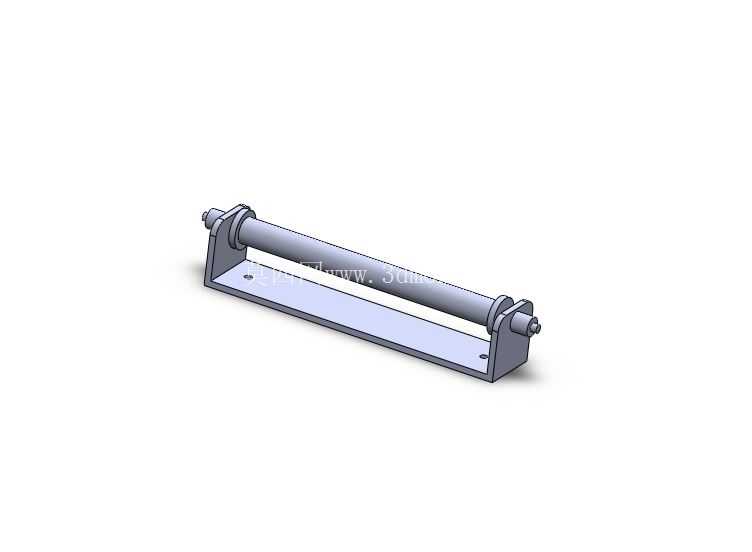

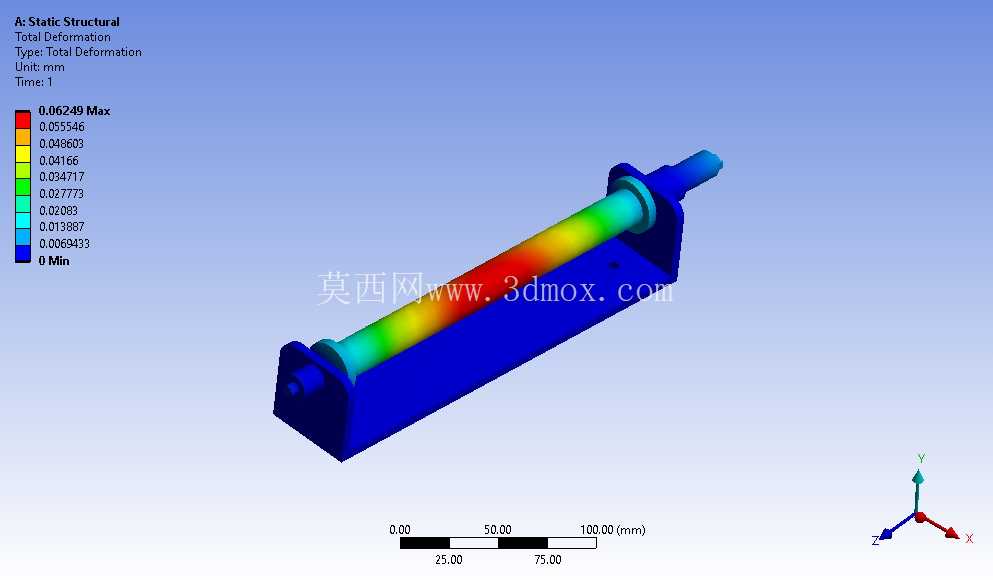

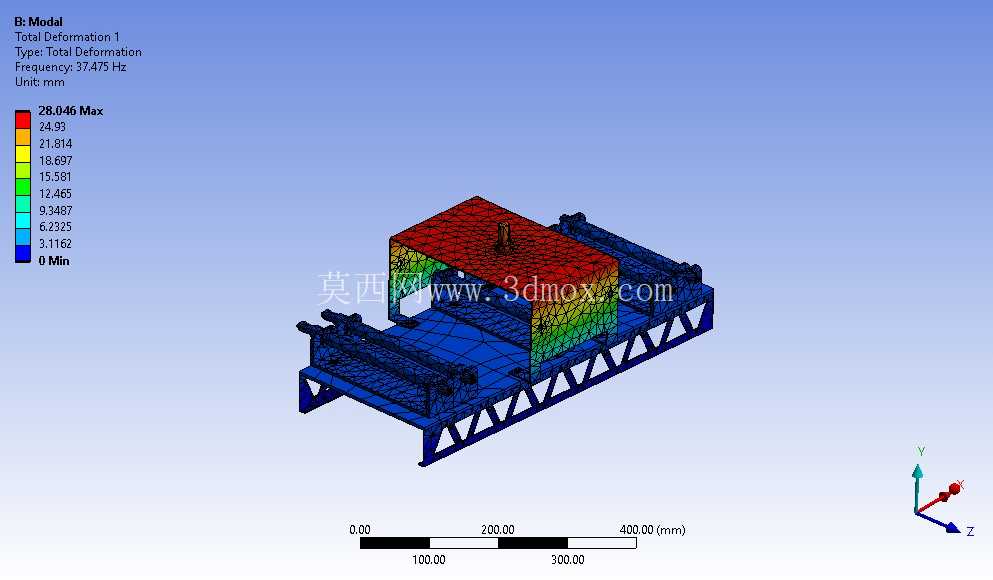

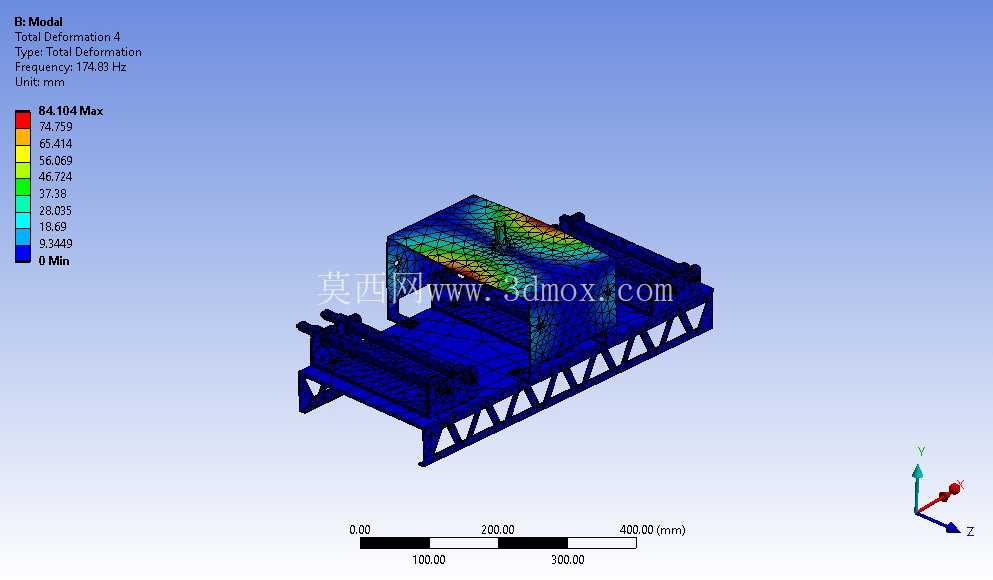

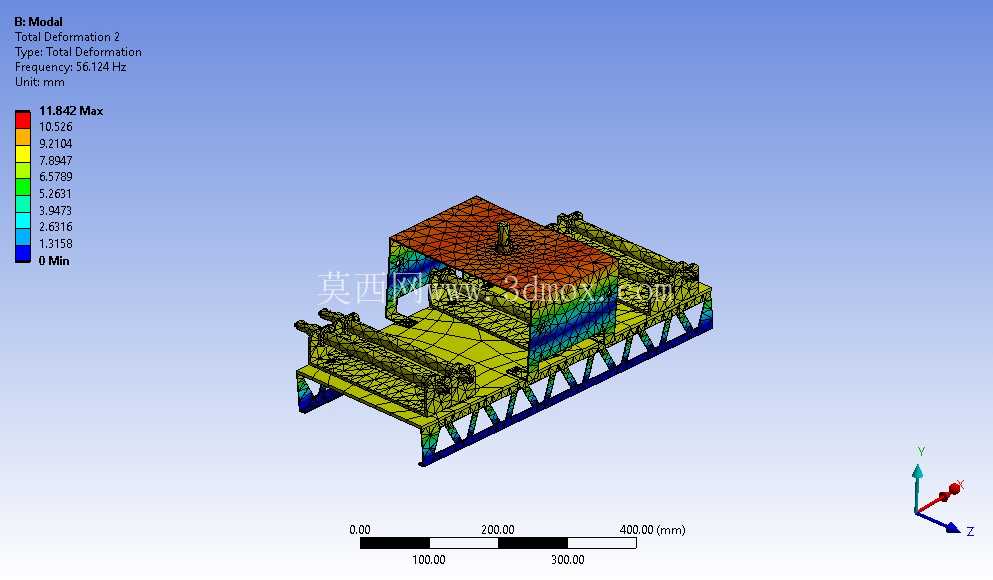

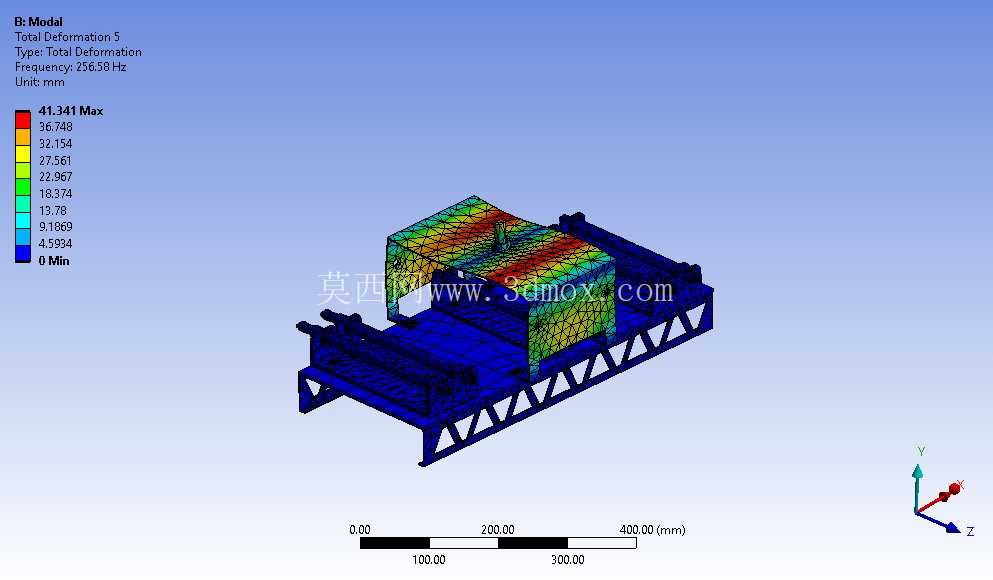

　　设备的机架部分采用桁架式焊接结构，底部支撑框架使用等边角钢拼接，侧面的斜向加强筋采用三角排布形式，在保证整体结构刚性的前提下，尽可能减少型材用量，降低整体制造成本，机架底部预留四个可调脚杯安装位，安装时可根据地面平整度调整设备水平度，避免网带运行时出现跑偏问题。输送传动部分采用双端同步驱动结构，网带两端的传动辊分别通过轴承座固定在机架两侧，其中一端的驱动辊连接减速传动组件，可保证网带运行速度稳定在0.1-0.3m/s的可调区间，适配不同油污程度餐具的清洗时长需求，传动组件外侧加装可拆卸的防护罩，避免清洗过程中的水汽、油污溅入传动部件，延长传动件的维护周期。

　　从安装边界来看，设备整体长度控制在1.8米左右，宽度0.7米，整体高度1.1米，进料端高度适配常规后厨操作台面的0.8米高度，操作人员无需弯腰即可完成餐具摆放作业，设备安装时仅需在侧面预留0.3米的维护空间，用于日常检查喷嘴堵塞情况、调整网带张紧度，不需要预留过大的设备周边空地，适配多数中小型后厨的紧凑空间布局。设计过程中针对清洗盲区问题做了专门优化，喷淋管架上的喷嘴采用交错排布形式，相邻喷嘴的喷淋覆盖区域存在15%的重叠量，避免网带边缘位置的餐具出现冲洗不到位的问题，同时清洗腔体两侧设置挡水翻边，可阻挡喷淋水从设备两侧飞溅，保持后厨操作区域的地面干燥。

　　网带的张紧结构采用螺杆调节式设计，在设备出料端的两侧轴承座位置设置调节螺杆，日常维护时仅需转动调节螺母即可调整网带张紧度，不需要拆解设备外壳即可完成操作，降低日常维护的操作难度。考虑到餐饮场景的清洁需求，设备所有与水接触的结构件都采用圆弧过渡设计，不存在直角清洁死角，日常擦拭清洁时可直接冲擦表面，不会残留食物残渣与油污堆积的死角，机架表面做防锈喷涂处理，可长期耐受后厨潮湿、多油污的使用环境，不会轻易出现锈蚀掉漆的问题。设备的进料端与出料端都设置了防夹手防护边，网带与机架侧边的间隙控制在5mm以内，避免操作人员摆放餐具时手指误入间隙造成夹伤，符合餐饮设备的基本安全设计要求。
