内啮合行星齿轮传动演示机构结构设计

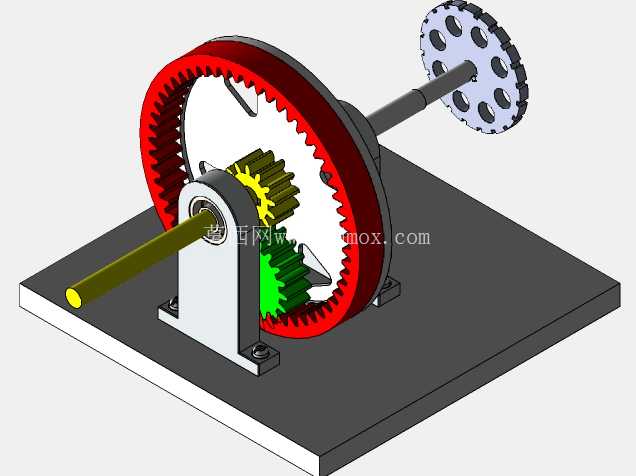

　　这套内啮合行星齿轮传动机构，常被用于教学演示场景与小型传动装置的原理验证环节，区别于常规外啮合定轴齿轮组，它通过内齿圈、行星轮、太阳轮与系杆的配合，能在极小的安装空间内实现大传动比的动力传递，很多小型自动化设备的末端减速、教具类传动演示台都会采用这类结构做核心传动单元。从实际功能来看，这套机构可以直观复现少齿差行星传动的运动逻辑，输入端连接太阳轮轴时，动力经多个行星轮分流传递到内齿圈或者系杆输出，相比同传动比的定轴齿轮组，它的承载能力更强，运转时的啮合齿数更多，传动平稳性更优，冲击载荷下的齿面受力也更均匀，不会出现单齿受力过载的问题。

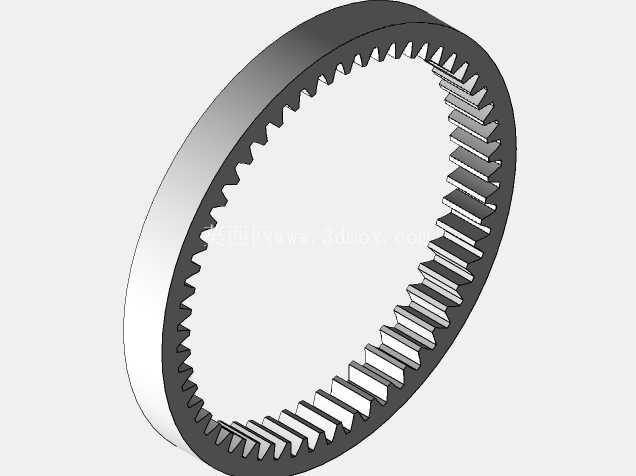

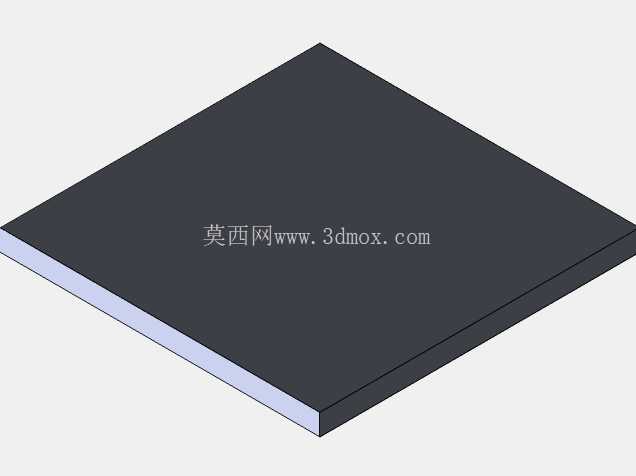

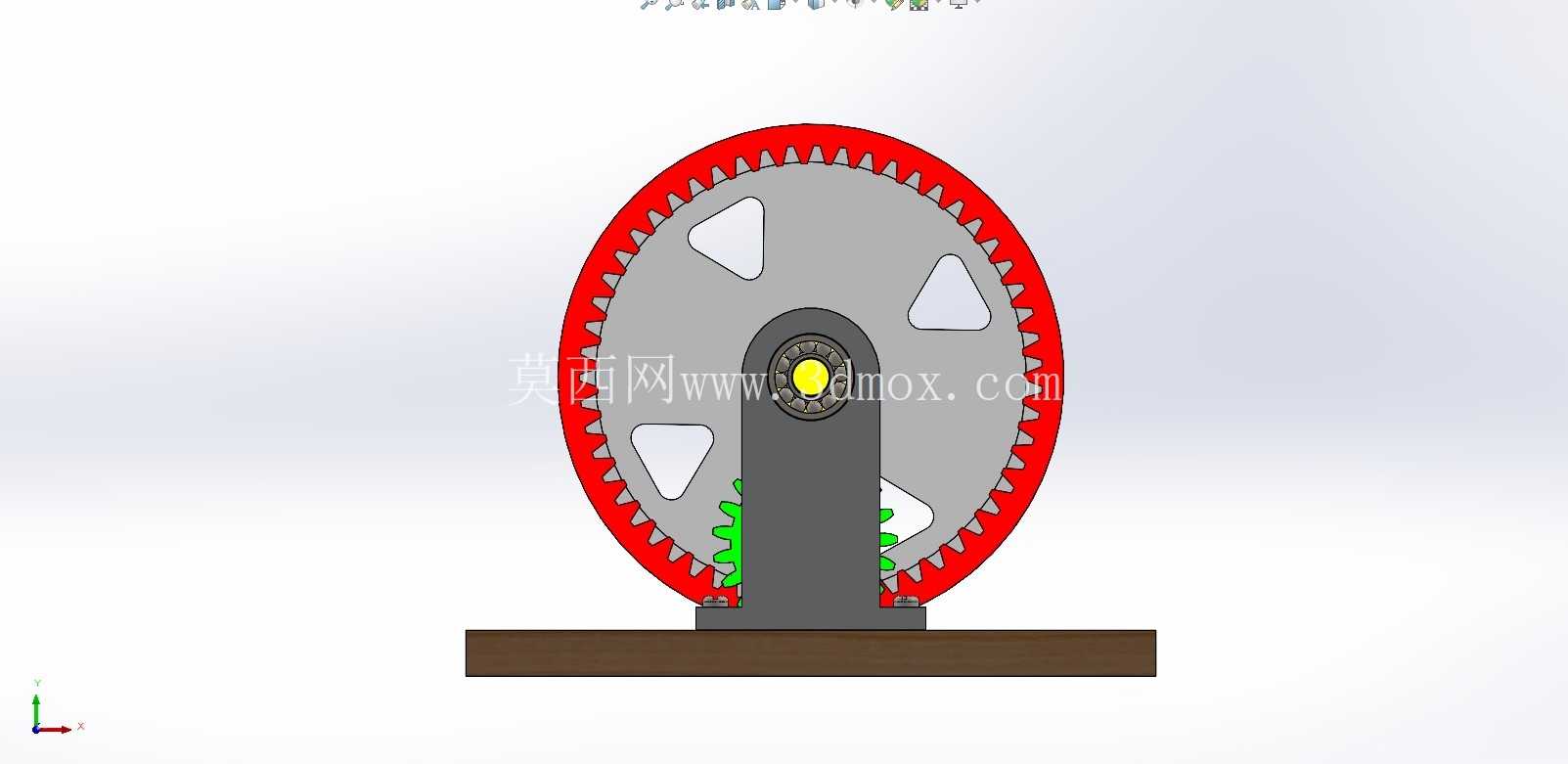

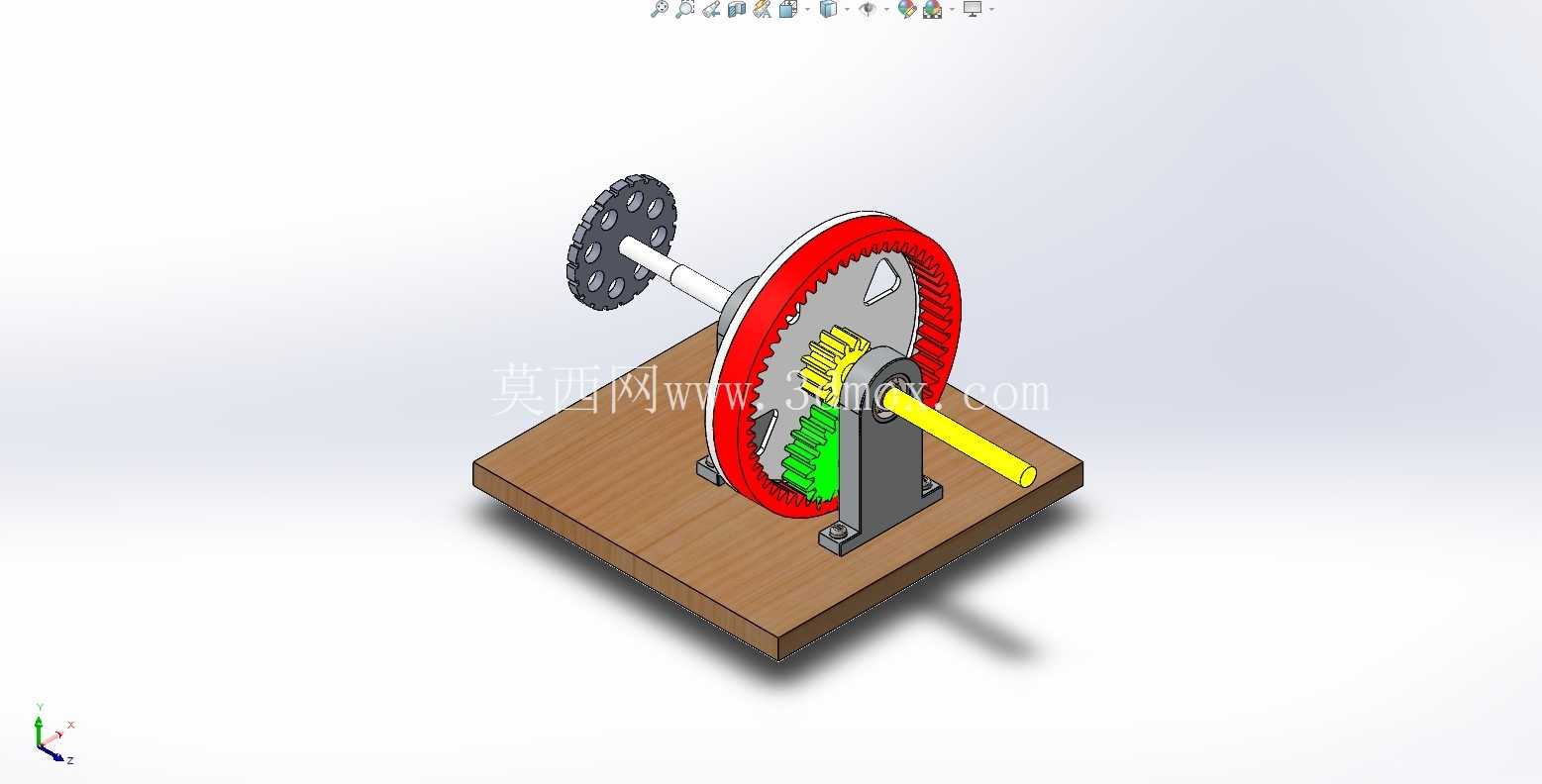

　　设计这套结构的时候，首先要确定的是安装基准，整个机构固定在一块平板安装基座上，轴承支座通过螺栓锁紧在基座平面，安装时需要保证输入轴、输出轴的同轴度公差控制在0.02mm以内，避免行星轮运转时出现偏载卡滞。内齿圈采用齿宽加厚设计，齿圈外侧做了环形加强筋结构，既可以减轻整体重量，又能保证齿圈在大扭矩传递时不会出现径向变形，行星轮一共设置三个，沿太阳轮周向均匀分布，每个行星轮都通过销轴固定在系杆架上，销轴与行星轮内孔之间设置滑动轴承衬套，减少长期运转的磨损量。

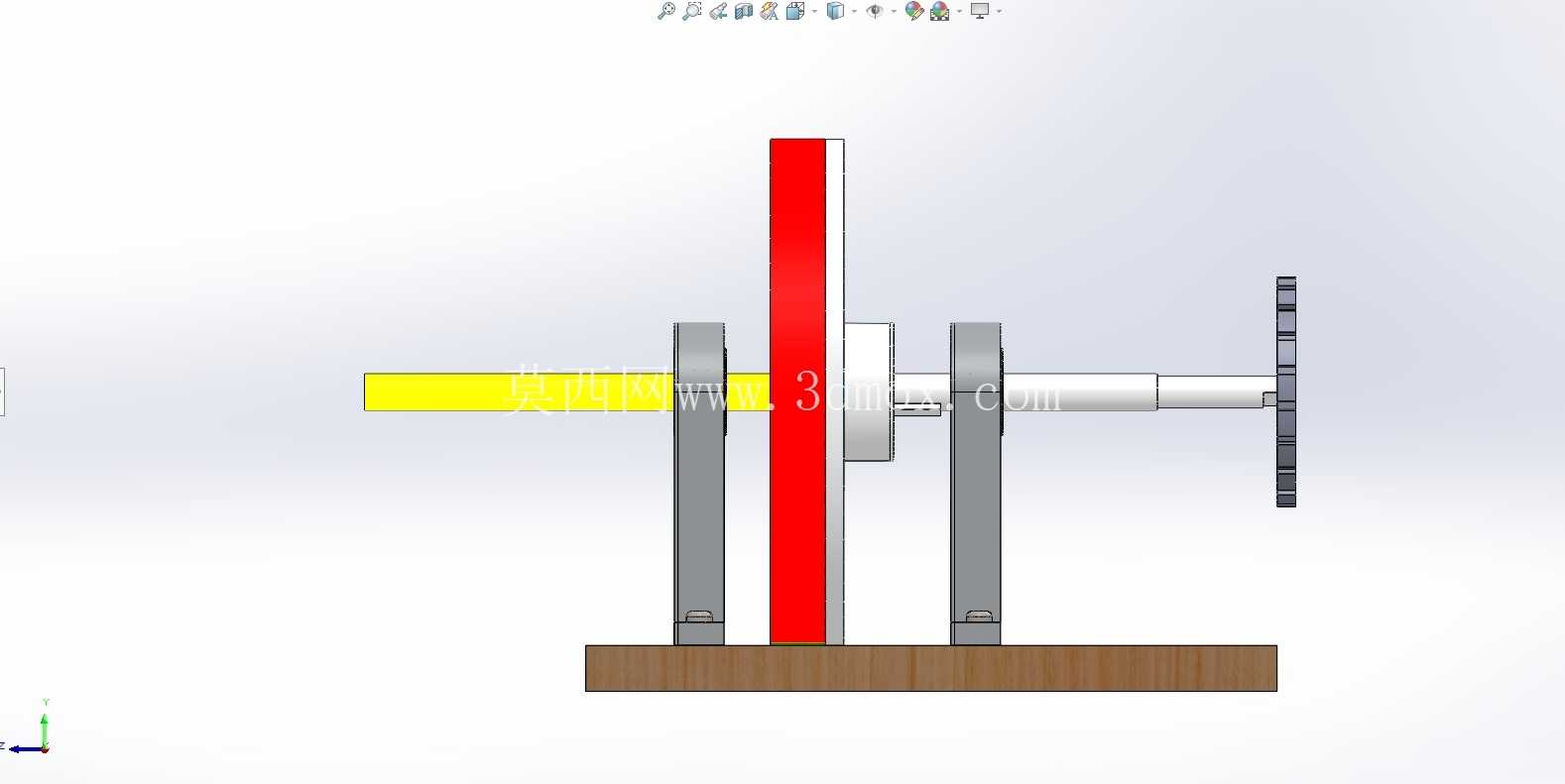

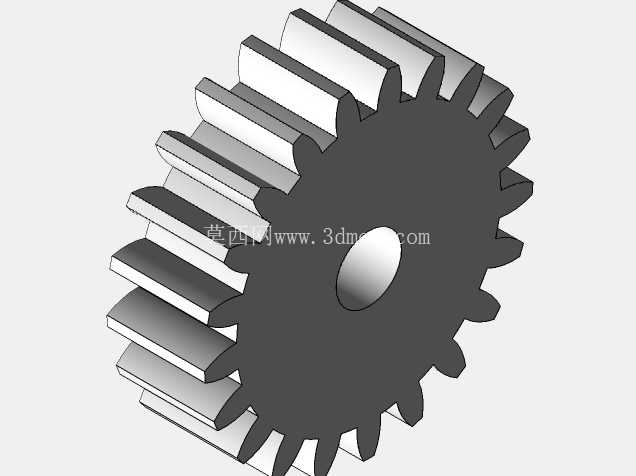

　　外形尺寸方面，整套机构的安装边界以底部平板为基准，横向最大尺寸不超过内齿圈外径的1.2倍，纵向安装高度从基座底面到输出轴顶端的距离控制在输入轴长度的0.8倍，输入轴伸出支座外侧的长度预留了联轴器安装位，输出端的多孔轮盘可以搭配计数传感器做转速检测，方便演示时直观采集传动比数据。实际装配过程中，需要先将太阳轮压装到输入轴上，再依次装入三个行星轮，调整行星轮与太阳轮、内齿圈的啮合侧隙，侧隙控制在0.01-0.03mm之间，既不能过紧导致运转阻力过大，也不能过松出现回程间隙过大的问题，最后再锁紧内齿圈与支座的连接螺栓，手动盘动输入轴确认整周运转无卡滞点。

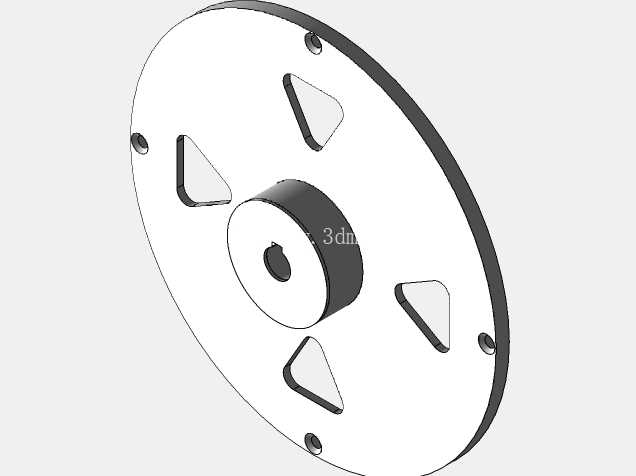

　　这类行星齿轮结构在小型轻工设备、精密传动工位上应用十分广泛，比如小型输送线的驱动端、自动化设备的转台分度单元，都会用到类似的传动原理，相比普通的定轴减速结构，它的结构更紧凑，同轴输入输出的形式不需要额外做传动方向转换，能大幅缩减设备的整体安装空间。设计时还需要考虑润滑路径，内齿圈与行星轮的啮合区域预留了润滑脂填充空间，支座上的轴承位也设置了防尘密封结构，避免长期运转时粉尘进入啮合面加剧齿面磨损，输出端的轮盘做了轻量化镂空设计，既降低了输出端的转动惯量，又能在演示时更清晰地观察输出转速变化，方便学习者直观理解行星传动的速比关系。在实际选型应用中，这类结构可以根据传递扭矩的需求调整齿宽、模数参数，小模数版本可以用于精密仪器的微调机构，大模数版本可以适配小型设备的动力传递，安装时只需要保证基座平面的平面度公差，就能保证整套机构的长期稳定运转，不需要额外做复杂的调整校准。
