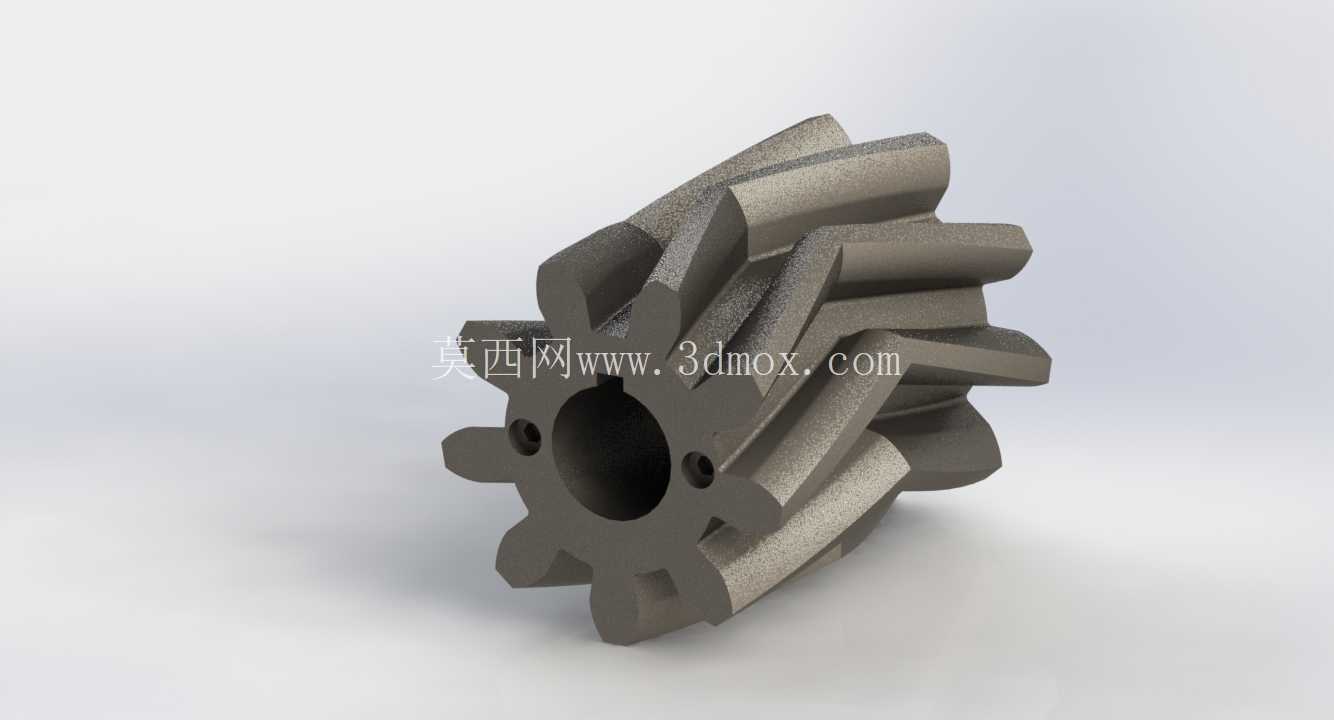

模数9齿数9人字齿双斜齿轮结构

　　在重载传动系统的布局设计中，轴向力的抵消一直是斜齿轮应用场景里需要重点考量的问题，单斜齿轮啮合过程中产生的轴向推力，会对支撑轴承的选型、箱体的刚性设计提出额外要求，尤其是在中低速大扭矩的传动工位，轴向载荷带来的轴承磨损、端盖密封失效问题，会直接拉高设备的运维成本。这款双斜齿轮的结构设计，正是针对这类应用痛点展开，通过左右对称的旋向齿形布局，让啮合过程中两侧齿面产生的轴向力在齿轮本体内部相互抵消，不需要额外设置轴向止推结构来平衡载荷，能有效简化支撑端的结构设计，降低传动总成的整体重量。

　　从实际应用场景来看，这类参数的双斜齿轮常被布置在动力输出端的一级减速工位，适配矿山输送设备、重型冶金轧机、大型工程机械的分动箱内部，这类工位的传动扭矩大、运行转速不高，对传动的平稳性、承载能力要求较高，双斜齿轮的重合度相比同参数直齿轮高出40%左右，啮合过程中同时参与接触的齿对数更多，单齿承受的载荷被有效分摊，齿面接触应力、齿根弯曲应力都能控制在更合理的区间，能承受短时的冲击载荷，避免断齿、点蚀等早期失效问题。

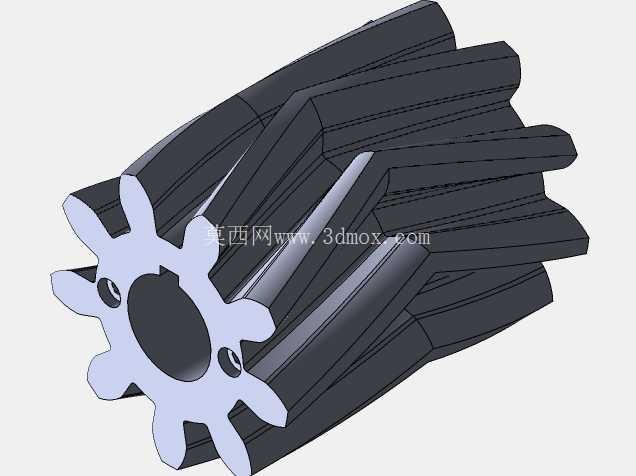

　　设计过程中，首先确定的是模数9、齿数9的核心参数，少齿数的设计能在保证单齿强度的前提下，缩小齿轮副的中心距，让传动结构更紧凑，齿部的螺旋角选取了常规重载传动常用的角度范围，两侧旋向完全对称，中间设置了宽度合理的退刀槽，给滚齿、磨齿工序留出足够的加工退刀空间，避免加工过程中刀具和齿坯发生干涉，也能防止两侧齿面在根部出现加工残留，影响啮合精度。轮毂部分采用了空心轴孔设计，孔壁对称设置了两个锁紧销孔，安装时可以通过圆柱销和传动轴实现周向固定，相比普通平键连接，对称销孔的固定方式能传递更大的扭矩，同时保证齿轮和轴的同轴度，减少高速转动时的动不平衡量，轴孔的直径、销孔的位置度都按照通用传动安装边界设计，能适配同规格的标准传动轴，不需要额外定制非标轴件，降低配套加工的成本。

　　齿形的修形处理也是设计中的重点环节，考虑到重载工况下轮齿会出现微量的弹性变形，齿顶、齿端都做了小范围的修缘处理，避免啮合切入、切出时出现齿顶干涉，降低传动过程中的冲击噪音，齿面的粗糙度要求按照重载齿轮的加工标准设定，能保证啮合时的油膜形成，减少齿面的磨损。齿轮的整体轴向尺寸、齿顶圆直径都经过严格校核，安装时不会和相邻的传动件、箱体内壁发生干涉，齿宽的选取兼顾了承载能力和轴向空间占用，不会因为齿宽过大导致齿向载荷分布不均，也不会因为齿宽过小影响整体承载能力。

　　在装配适配性上，这款齿轮的安装基准面为轮毂的两个端面，端面的平面度、和轴孔的垂直度都按照传动件的形位公差要求设计，安装时可以通过轴肩实现轴向定位，不需要额外设置定位套，简化装配流程。实际运行过程中，对称的齿形结构让齿轮的受力更均衡，不会出现单方向的轴向窜动，支撑轴承只需要承受径向载荷，可以选用承载能力更强的调心滚子轴承或者圆柱滚子轴承，进一步提升传动系统的整体可靠性。和普通直齿轮相比，双斜齿轮的传动噪音更低，啮合过程更平稳，适合对运行稳定性有要求的重载传动场景，和单斜齿轮相比，它消除了轴向力的影响，降低了轴承的选型难度和箱体的结构强度要求，在中低速大扭矩的传动工位有很高的应用价值。
