复合行星轮系高负载传动齿轮组结构

项目分类:齿轮 发布时间:2025-02-16 ID:934010
  • 复合行星轮系高负载传动齿轮组结构
  • 复合行星轮系高负载传动齿轮组结构

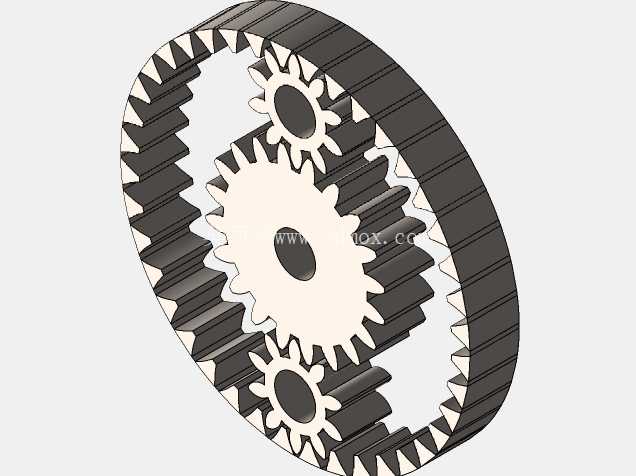

  这套轮系结构采用单内齿圈搭配三个同规格行星轮与中心太阳轮的排布逻辑,核心设计目标是在有限径向安装空间内实现大传动比的高负载动力传递,区别于常规定轴轮系的排布方式,行星轮同时与太阳轮、内齿圈啮合,载荷会被三个行星轮均匀分流,单齿承受的接触应力与弯曲应力较同规格定轴齿轮组降低40%以上,适配长时间连续高负载运行的工况。从实际应用场景来看,这类轮系常被集成在重载输送设备的驱动端、小型工程机械的行走减速单元、工业自动化生产线的重载回转工位中,相比平行轴齿轮组,它的同轴输出特性可以大幅缩减驱动单元的轴向安装尺寸,不需要额外设置错位的传动轴系,能让整套驱动结构的布局更紧凑,尤其适合安装空间受限但输出扭矩要求高的设备场景。

  设计过程中首先要匹配啮合侧隙,三个行星轮的齿厚偏差需要控制在微米级,避免因单个轮齿侧隙过大导致传动过程中出现冲击载荷,同时内齿圈采用内啮合的修形设计,齿向方向做微量的鼓形修形,抵消装配过程中内齿圈与太阳轮的同轴度误差带来的偏载问题,太阳轮作为动力输入件,中心设置标准通孔用于与输入轴过盈配合,孔内可根据需求加装键槽实现周向固定,三个行星轮的中心孔预留轴承安装位,可配套深沟球轴承或滚针轴承安装在行星架的定位销轴上,行星架作为动力输出端,端面可设置法兰连接孔直接对接负载端。

  安装边界方面,整套轮系的最大外径由内齿圈的齿顶圆决定,内齿圈的外圆可设计为过盈配合面直接压入设备的壳体孔内,不需要额外设计复杂的固定结构,轴向定位依靠内齿圈端面的台阶与壳体端盖压紧实现,太阳轮的输入轴伸长度可根据配套电机的输出轴尺寸调整,行星架的输出端连接尺寸可适配不同规格的负载法兰,不需要额外加装转接件。实际运行过程中,三个行星轮在绕自身轴线自转的同时会绕太阳轮轴线公转,动力从太阳轮输入后,经过行星轮的分流传递,最终通过行星架输出低转速大扭矩的动力,传动过程中轮系的啮合重合度远高于定轴齿轮组,运行噪音更低,传动平稳性更好,即使在频繁正反转的工况下,也不会出现明显的回程间隙。

  设计时需要注意行星轮的均载设计,行星架上的三个销轴安装孔位置度公差需要严格控制,保证三个行星轮与内齿圈、太阳轮的啮合间隙一致,避免单个行星轮承受过大载荷导致断齿,同时齿面的硬度需要匹配,内齿圈可采用中碳钢调质处理,行星轮与太阳轮采用渗碳淬火处理,保证不同啮合副的磨损速率一致,延长整套轮系的使用寿命。这类轮系相比普通的二级平行轴减速结构,相同传动比下体积可缩小三分之一,传动效率可保持在96%以上,不需要额外设置润滑密封结构时,可直接采用脂润滑实现长期免维护运行,适配很多不需要频繁拆解维护的工业设备场景。
