发动机连杆子组件结构与运动仿真设计

　　在往复式内燃机的动力传递链路里，连杆组件是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套子组件的三维结构完整覆盖了连杆本体、大小端轴套、端盖连接结构、紧固点位等全部细节，可直接用于动力总成的运动干涉校验、受力仿真前置建模环节。从实际装机场景来看，这类连杆组件广泛适配小排量通用汽油机、小型航模动力以及摩托类单缸动力单元，日常运行中需要持续承受活塞端传递来的爆发压力冲击，同时还要兼顾曲轴旋转带来的交变惯性力，因此结构设计上的尺寸公差、配合间隙直接决定了动力单元的运行寿命与NVH表现。

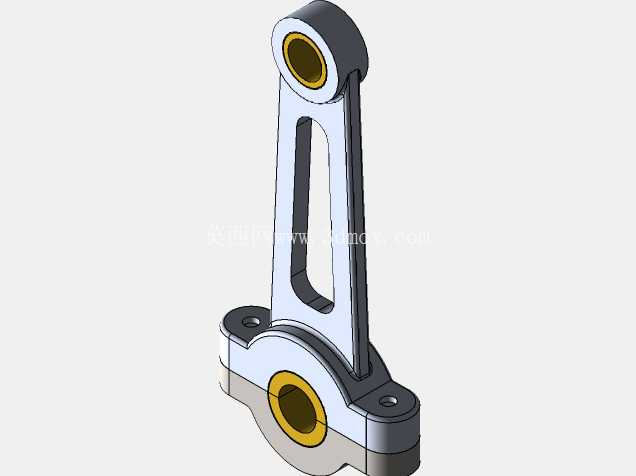

　　从结构设计逻辑来看，这套连杆子组件的小端采用整体式镶套结构，内圈镶嵌的铜质轴套直接与活塞销配合，设计时预留了合适的间隙量，既保证高温工况下的润滑油膜形成空间，又避免间隙过大带来的活塞销敲击异响；大端采用分体式斜切/平切端盖结构，通过两个对称布置的紧固螺栓实现端盖与连杆本体的刚性连接，接合面做了定位止口设计，避免装配过程中出现错位导致的轴瓦同轴度超差。建模过程中严格还原了大小端的中心距参数，这个尺寸直接决定了发动机的冲程参数，是配气相位、压缩比计算的核心基准尺寸，一旦出现偏差会直接导致活塞撞气门、压缩比不符合设计值等严重装机故障。

　　从安装边界来看，小端的外径尺寸需要匹配活塞内腔的销座间隙，保证活塞上行到上止点时，连杆小端不会与活塞内腔发生运动干涉；大端的回转直径需要匹配曲轴箱的内部避让空间，确保曲轴旋转过程中，连杆大端以及紧固螺栓的头部不会剐蹭曲轴箱内壁。组件上的所有圆角过渡都做了等比例还原，这些圆角并非工艺装饰结构，而是应力释放的关键设计——连杆在长期交变载荷下，应力集中的直角位置很容易萌生疲劳裂纹，最终导致连杆断裂的严重故障，因此建模时保留了所有工艺圆角、卸载槽的细节，可直接用于后续的有限元受力分析。

　　这套组件的运动仿真逻辑完全按照曲柄连杆机构的实际运动规律搭建，可直观展现活塞从上止点到下止点运动全过程中，连杆的摆动角度变化、大小端的运动轨迹，能够快速校验不同曲轴转角下连杆与周边部件的干涉情况，比如在活塞接近上止点时，连杆杆身与气缸壁下沿的最小间隙、大端与曲轴平衡块的间隙值，都可以通过运动仿真直接测量，省去了物理样机试装过程中的反复修模成本。杆身采用了工字形截面设计，在保证整体结构强度、刚度满足最大爆发压力要求的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性力负载，这也是高转速动力单元连杆设计的通用思路——过重的连杆会大幅提升曲轴的平衡难度，同时增加动力输出过程中的内耗，降低整机的有效功率输出。

　　大小端的润滑油道结构也在模型中做了完整还原，大端轴瓦位置的润滑油通过曲轴油道供给，部分机型会通过杆身内部的钻孔油道将润滑油引导至小端活塞销位置，实现活塞销与铜套的持续润滑，建模时油道的孔径、走向都按照实际工艺要求设计，避免出现油道转角过于尖锐导致的润滑油流动阻力过大问题。端盖的紧固螺栓孔做了沉头设计，保证螺栓拧紧后头部不会突出大端的回转轮廓，避免高速旋转时螺栓头部搅动曲轴箱内的机油，造成额外的动力损耗，同时也能避免螺栓突出位置与周边部件发生剐蹭。

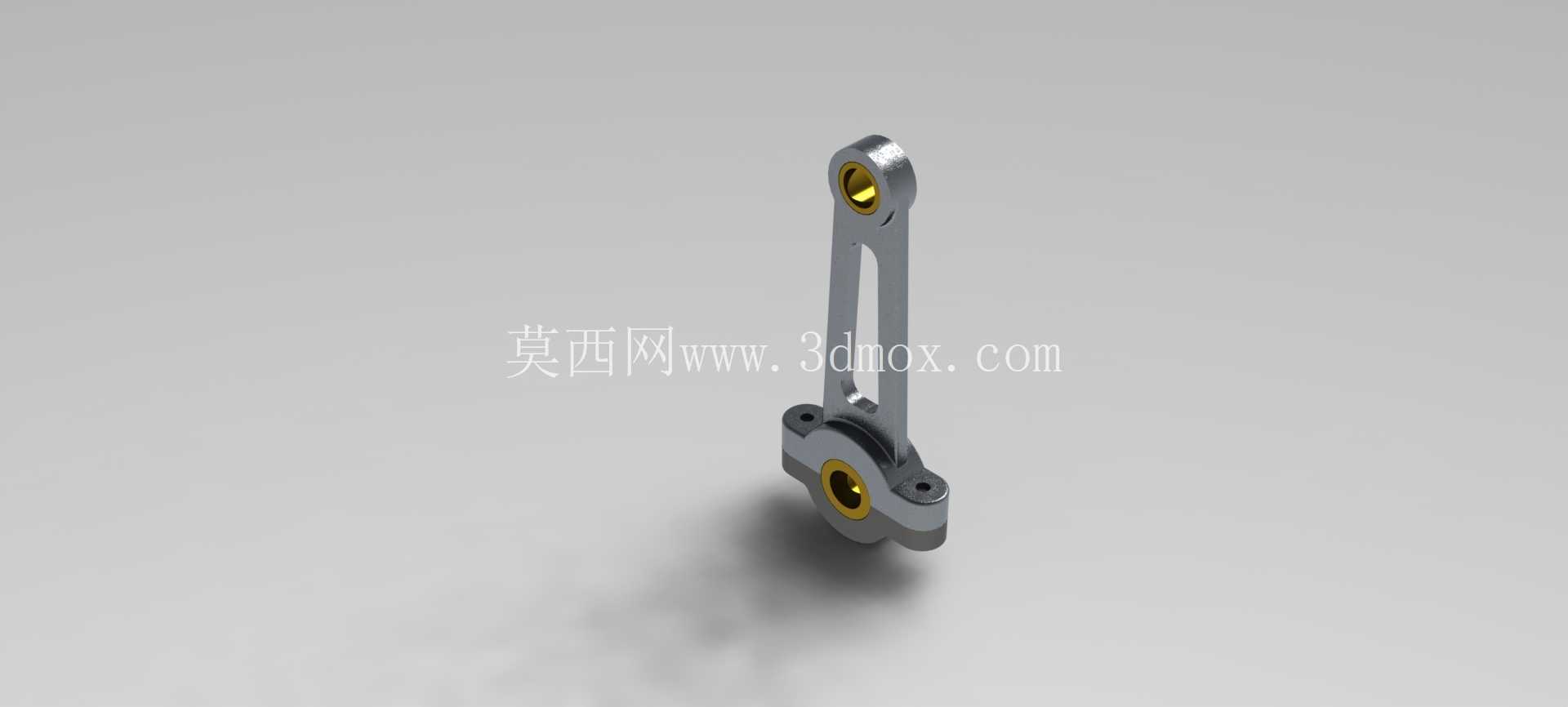

　　在实际的结构设计迭代中，这类连杆组件的三维模型还可以直接对接工艺生产环节，比如杆身的模锻模具设计、大小端的机加工夹具设计、装配工序的工装设计都可以基于这个模型展开，不需要重复进行三维测绘。模型的渲染效果还原了金属构件的表面处理状态，连杆本体的锻钢材质质感、大小端轴套的铜质色泽、接合面的机加工纹理都做了对应表现，可用于产品结构展示、装配工艺培训等场景。需要注意的是，连杆组件的重量分组也是装机过程中的关键环节，同一台发动机使用的多缸连杆需要将重量差控制在极小的范围内，避免因连杆重量不一致导致的发动机运转抖动问题，这套模型的体积参数可直接用于初步的重量估算，为后续的配重分组提供基础参考。
