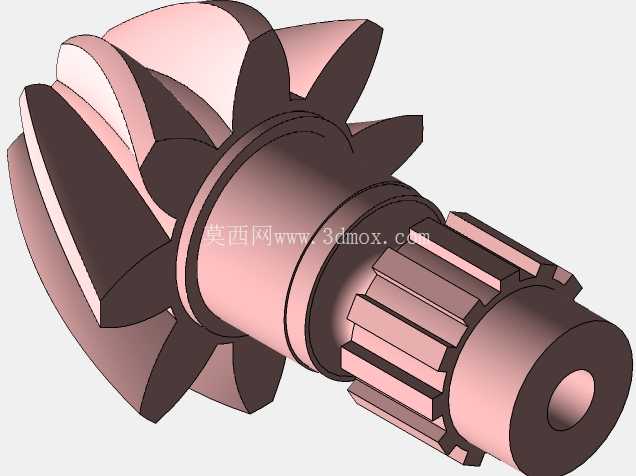

带花键轴段螺旋斜齿传动齿轮结构

　　在中小功率动力传输场景中，这类带集成花键轴段的螺旋齿轮，常被布置在紧凑安装空间的传动链路末端，替代传统平键连接的分体齿轮轴结构，减少装配环节的同轴度累积误差。从实际工况适配来看，螺旋齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，相比直齿圆柱齿轮，啮合冲击更小，传动平稳性更优，适合转速在1500r/min以内、有一定降噪需求的传动场合，比如小型动力头的进给传动、低压配电设备操动机构的动力传递、小型农用机具的减速输出端都能见到这类结构的应用。

　　设计这类齿轮时，首先要匹配安装边界的约束：齿轮端的齿顶圆直径要适配啮合副的中心距公差，轴段部分的花键采用矩形花键结构，齿侧定心的方式能保证传动过程中轴与齿轮的同轴度，避免高速转动时的偏摆振动。轮齿部分的螺旋角通常选取15°到25°区间，这个角度范围能平衡轴向力与传动平稳性的矛盾——螺旋角过大会导致轴承承受的轴向载荷激增，需要额外配置推力轴承抵消轴向力，增加整体结构成本；螺旋角过小则无法体现螺旋齿轮啮合平稳的优势，和直齿齿轮的传动特性差异不大。齿宽的选取要和啮合齿轮的齿宽形成错位差，通常主动轮齿宽比从动轮宽2到3mm，避免装配时的轴向窜动导致轮齿啮合宽度不足，引发局部应力集中断齿。

　　轴段部分的结构设计要兼顾安装与受力：花键段的长度要匹配配合的花键毂深度，末端的光轴段用于安装支撑轴承，轴肩位置要做圆角过渡，避免应力集中在轴径突变位置，长期受交变扭矩作用下出现疲劳断裂。轮齿与轴段的连接位置做了卸荷槽设计，减少磨削加工时的应力残留，同时也能避免装配时相邻零件的端面与齿根位置发生干涉。齿面的建模过程中，要严格按照渐开线齿廓生成逻辑，先通过齿廓方程生成单个齿的端面轮廓，再沿螺旋线扫描生成完整轮齿，齿根位置做0.3倍模数的圆角过渡，匹配实际加工时的滚刀刀尖圆角，避免建模齿根与实际加工齿根形状差异过大，导致后续有限元强度分析结果失真。

　　从安装适配角度看，这类集成式齿轮轴不需要额外做齿轮与轴的键连接装配，减少了键槽加工带来的轴截面削弱，整体扭转强度比分体式键连接结构高15%左右，适合安装空间受限、无法布置大直径轴段的场合。装配时只需将花键段对准配合的传动毂，推入到位后用轴端挡圈固定轴向位置即可，装配工序比分体结构减少两道，适合批量装配的生产线场景。实际使用中要注意，螺旋齿轮传动时产生的轴向力需要由支撑轴承承担，选型时要选用能承受径向与轴向复合载荷的深沟球轴承或者角接触轴承，避免轴承早期失效导致齿轮啮合错位，引发轮齿偏磨、断齿等故障。齿面的润滑根据转速不同选取对应的润滑方式：转速低于1000r/min时可采用脂润滑，转速更高时要采用油浴或者飞溅润滑，保证齿面啮合时的油膜形成，减少齿面磨损。

　　建模过程中还要注意安装尺寸的公差配合：花键部分采用H7/h6的间隙配合，保证装配时能顺利推入，同时避免配合间隙过大导致传动回程差；轴承安装位的轴径采用k6公差，和轴承内圈形成过渡配合，保证轴承内圈与轴同步转动，避免跑内圈的故障。齿顶圆的尺寸公差取h8，避免齿顶圆过大导致啮合时齿顶与对方齿根发生干涉，或者齿顶圆过小导致重合度不足，影响传动平稳性。这类结构的齿轮在做三维建模时，要把所有的倒角、圆角、退刀槽都完整还原，不能省略工艺结构，否则导出的工程图会缺失加工信息，导致加工出来的零件无法正常装配。比如轴端的倒角要做1×45°，方便装配时对准轴承内圈与花键毂，花键末端的退刀槽宽度要满足花键滚刀的退刀距离，避免加工时刀具碰伤相邻轴段。
