Stabilo308按动式中性笔外观结构三维设计

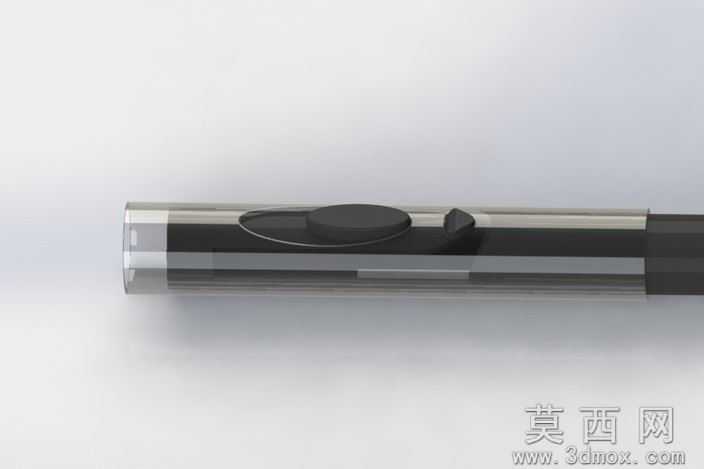

本作品为Stabilo308按动式中性笔的三维建模设计成果，建模过程依托SolidWorks平台完成全参数化构建，全程遵循实物测绘的尺寸比例，对笔身各部件进行独立建模后完成总装配，完整还原了该款按动笔的外观特征与内部装配逻辑。建模阶段首先绘制笔身外轮廓的引导线，通过旋转凸台命令生成笔身的透明外管基体，针对笔身中部的按动控制区域，采用曲面拉伸与切除命令组合，精准还原了椭圆形按动按键与侧边笔夹卡位的造型特征，按键边缘做了0.2mm的圆角过渡处理，还原实物的圆润握持触感。笔夹部分通过扫描命令生成贴合笔身弧度的曲面结构，对笔夹表面的品牌标识区域做了浅浮雕式的凸起处理，还原实物的细节质感。材质渲染阶段针对不同部件匹配对应材质属性，笔身外管设置为高透PMMA材质，调整折射率为1.49、透明度85%，模拟透明塑料的通透质感与光线折射效果；内部的储墨管、按动弹簧、笔芯基座分别设置为哑光黑色ABS、镀锌弹簧钢、半透明PP材质，按动按键表面添加细微的磨砂纹理贴图，模拟实物的防滑触感；金属笔咀部分设置为镀铬金属材质，调整反射率与粗糙度参数，还原金属件的亮面反光效果。结构设计上完整还原了按动笔的伸缩卡位机构，包含按动顶杆、旋转卡位槽、复位弹簧、笔芯固定座等核心部件，各部件间保留了合理的装配间隙，可模拟按动时笔芯伸缩的运动过程，验证结构的运动合理性。设计过程中重点考量了握持区域的人体工学特征，笔身握持段做了微收腰的弧度处理，直径从笔身中部的12mm向笔咀方向逐步收窄至8mm，匹配日常书写时的握持姿态，减少长时间书写的手部疲劳感。整体建模严格遵循实物的装配公差要求，各部件可独立导出用于3D打印验证或结构开模参考，渲染阶段采用三点布光方案，主光源从侧上方45度角照射，搭配柔光补光与环境反射贴图，充分展现透明笔身的层次感与不同材质的质感差异，最终呈现的效果与实物外观高度一致，可用于文具产品的外观展示、结构教学或改型设计参考。
