同轴等离子体注入器结构设计

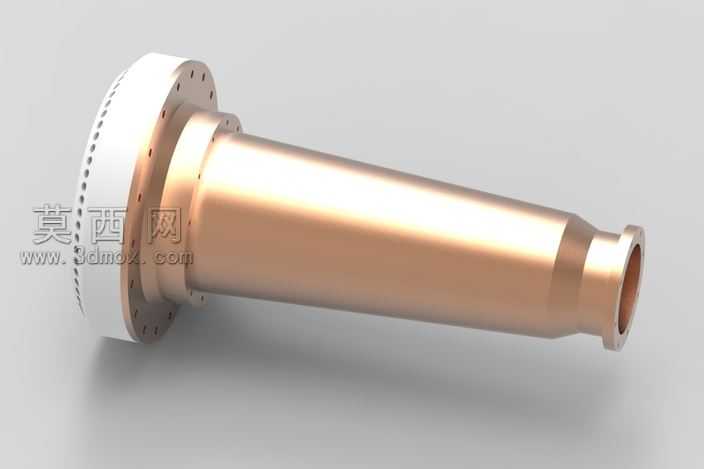

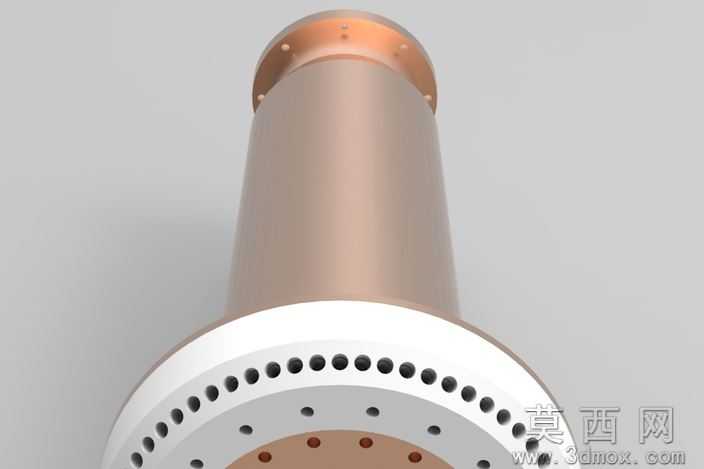

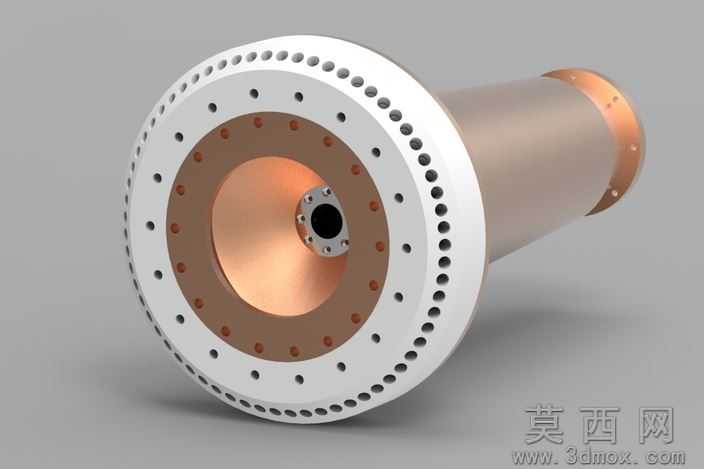

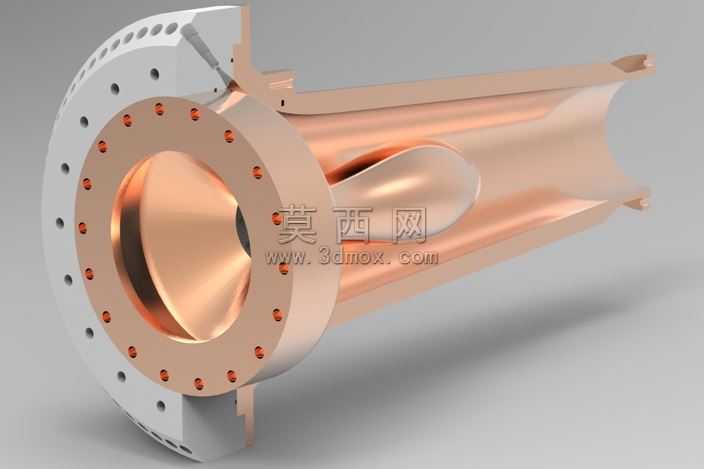

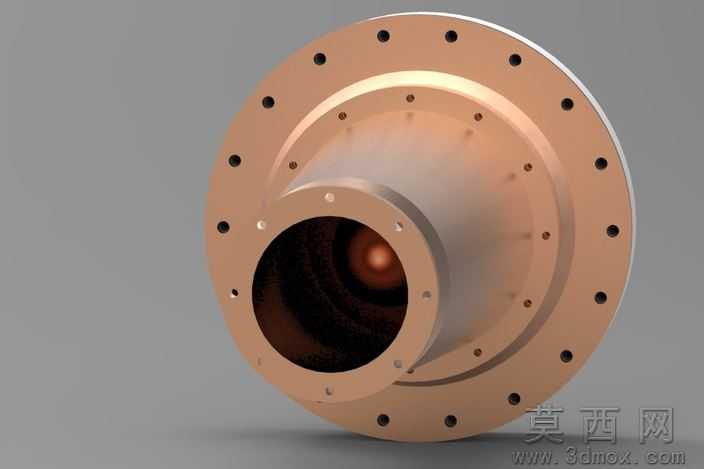

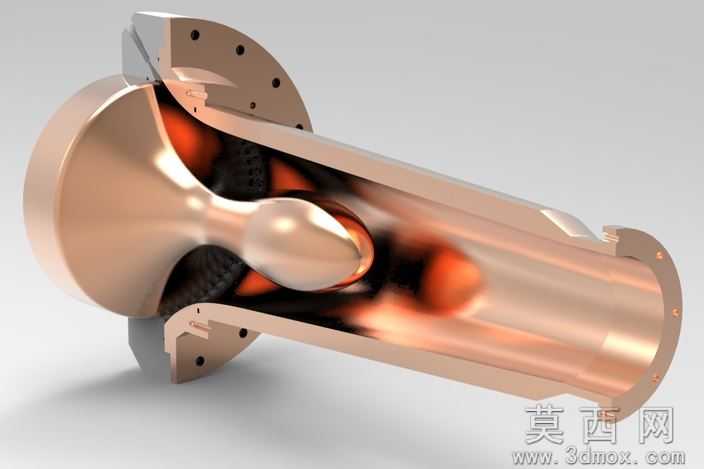

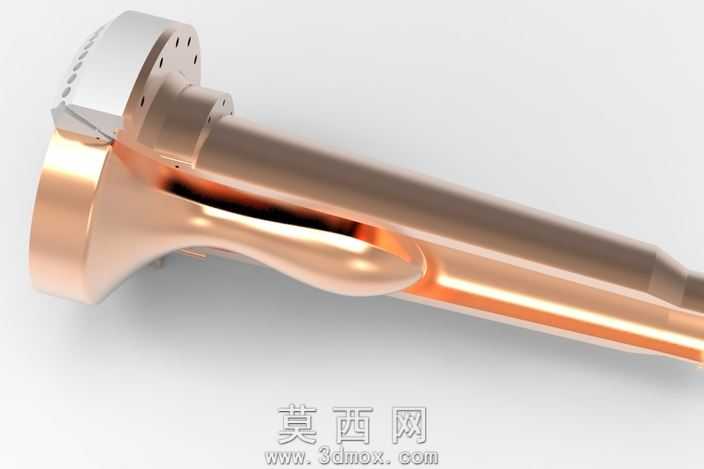

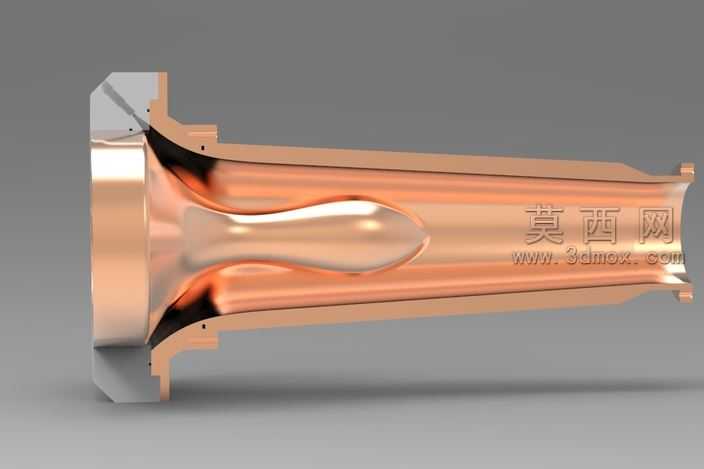

本模型采用SolidWorks完成全参数化三维建模，整体遵循同轴对称设计原则，从前端法兰到后端筒体的所有回转特征均严格对齐中心轴线，保证等离子体传输路径的同轴度精度。建模过程中优先使用回转、阵列、拉伸切除等基础特征构建主体结构，前端法兰盘采用多层环形阵列排布不同规格的安装孔，最外圈为密集的小直径冷却流道孔，向内依次排布螺栓连接孔、定位销孔，孔位间距均匀，符合真空密封连接的设计规范。材质渲染阶段，前端锥形腔体与中心电极区域赋予紫铜材质，调整金属粗糙度参数呈现高反射的铜质金属质感，还原电极部件的导电导热特性；法兰盘主体赋予白色阳极氧化铝材质，表面设置细微磨砂纹理，匹配工程陶瓷或绝缘阳极氧化层的视觉效果；后端筒体赋予哑光金属材质，模拟不锈钢真空腔体的表面质感。结构设计上，中心区域设置带安装孔的电极固定座，通过周向均布的螺丝孔实现中心电极的精准定位，铜质锥形腔体作为等离子体约束通道，内壁做光滑过渡处理避免尖角引发的电场畸变，法兰与筒体的连接位置设置密封槽结构，满足真空环境下的使用要求。整体模型所有配合面均预留合理的装配公差，可直接用于工程出图与虚拟装配验证，各特征参数可编辑调整，方便根据不同的功率需求修改腔体尺寸、孔位数量与电极规格，完整还原了同轴等离子体注入器的核心结构特点，可作为等离子体加工、真空镀膜、表面处理类设备的设计参考。
