水力发电管道通断控制闸板结构设计

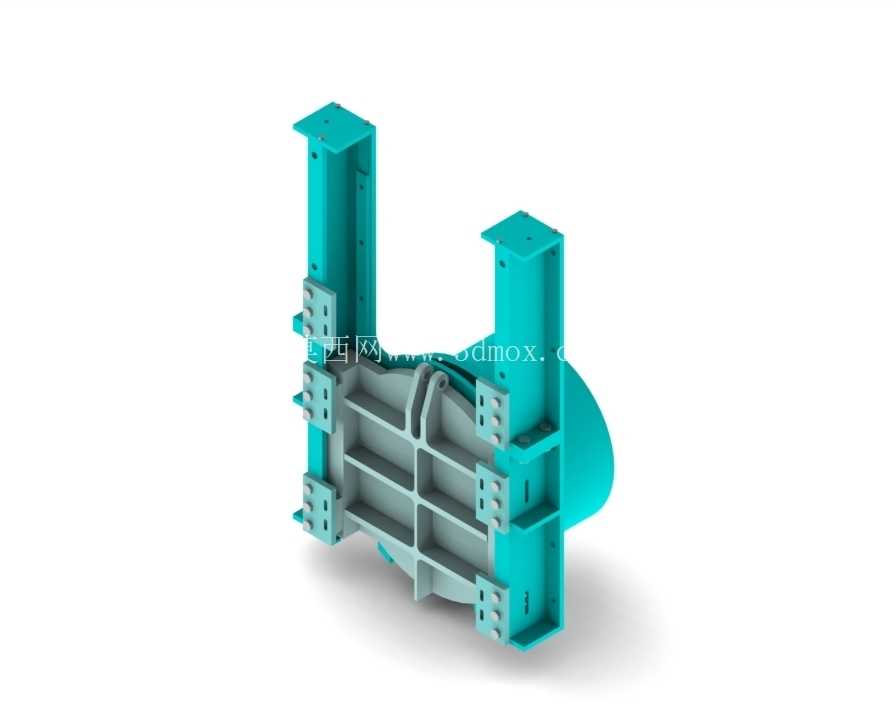

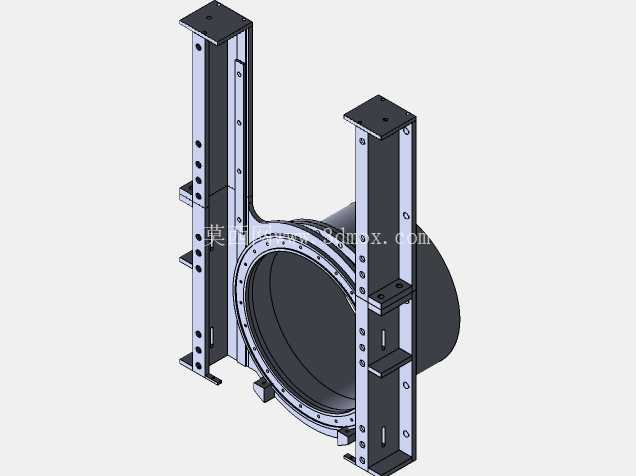

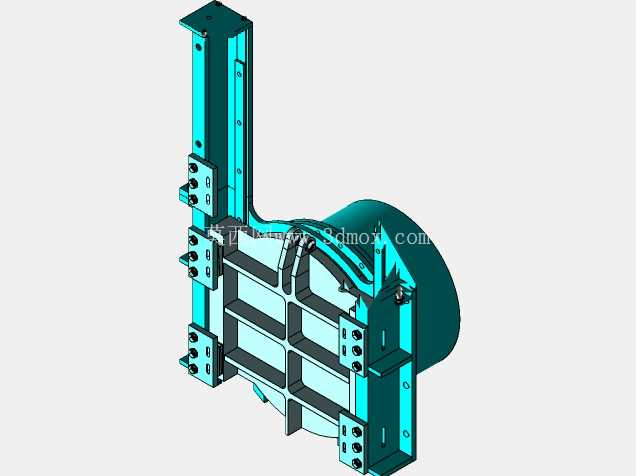

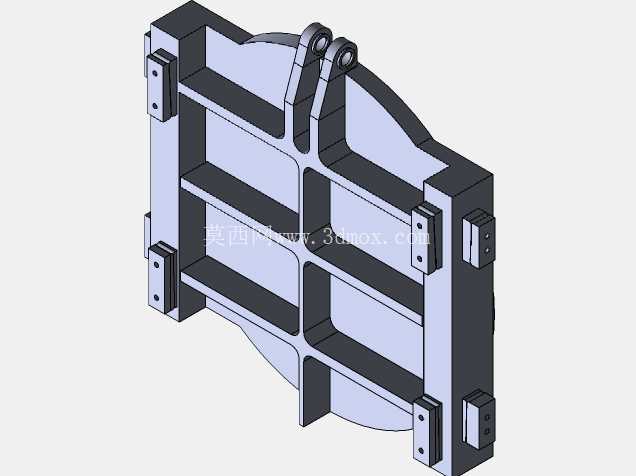

　　在径流式水电站、引水式电站的输水系统末端，这类闸板构件是衔接压力管道与下游河道的核心通断部件，日常承担着输水通路启闭、检修截流、流量调节的实际作用，区别于普通管道阀门的小通径设计，这类构件需要适配大流量输水的过流截面，同时承受上下游水头差带来的持续水压载荷，因此结构设计上优先考虑刚性支撑与密封可靠性的平衡。从结构布局来看，整体采用对称式框架承载设计，两侧的竖向支撑立柱作为主要承力构件，立柱上预制的多组安装孔位，可直接与预埋在水工建筑混凝土结构内的安装基座通过螺栓组刚性连接，安装时需要保证两侧立柱的平行度公差控制在合理范围，避免闸板升降过程中出现卡滞、偏磨的问题；中间的栅格式闸板主体采用纵横筋板交错的焊接结构，在保证整体结构刚度的前提下尽可能降低构件自重，减少启闭操作时的驱动负载，筋板的厚度与排布间距经过载荷校核，可承受满水头下的正向水压力而不发生超出允许范围的形变，避免形变后密封面贴合不严出现渗漏。

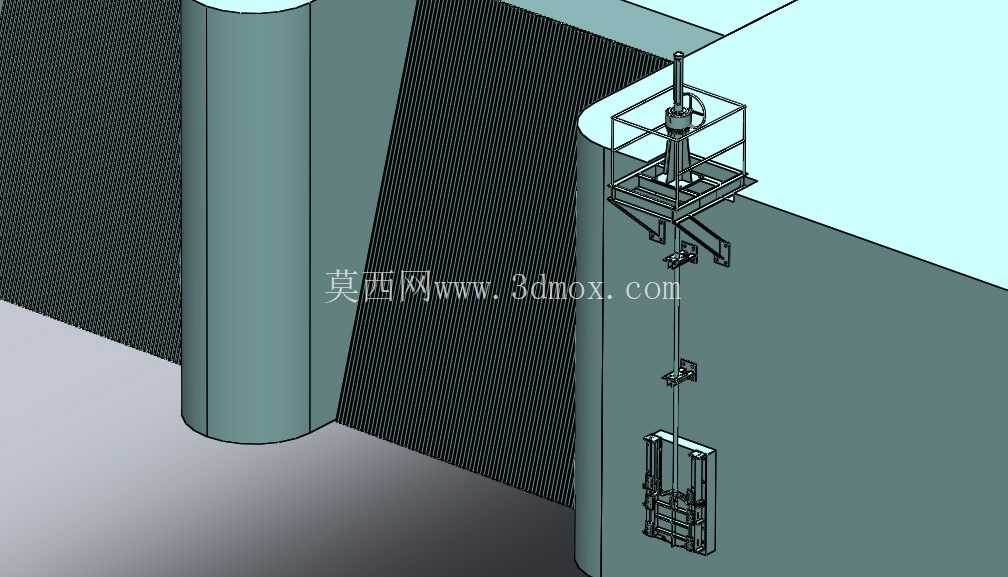

　　闸板背部的弧形导流结构是设计中的细节考量，当闸板处于全开状态时，弧形面可顺着水流方向引导平顺出流，减少水流对闸板本体及下游护坦的冲刷，降低局部空蚀发生的概率；两侧与立柱配合的导向面预留了耐磨衬板的安装位置，长期运行磨损后可直接更换衬板，无需整体更换闸板主体，大幅降低后期运维的成本与停机时长。安装边界方面，两侧立柱的安装基面需要与水工结构的预埋钢板贴合密实，结合面的平面度误差需要控制在安装要求范围内，否则螺栓紧固后会导致立柱变形，影响闸板的升降顺畅度；闸板全行程的升降空间需要在水工结构施工时提前预留，避免后期安装出现干涉。

　　实际应用场景中，这类闸板不仅用于水电站的输水控制，也可在城市防洪排涝的引排水渠、农田水利的主干渠分水口、工业循环水系统的大口径输水管道上使用，不同应用场景下可根据实际水头高度、过流流量调整筋板厚度、支撑立柱的截面尺寸以及密封面的材质选型。设计过程中需要重点校核几个核心载荷工况：一是全关状态下承受最大水头差的静水压载荷，保证整体结构的应力在材料许用范围内，最大形变不超过密封件的补偿量；二是动水启闭过程中的水流脉动载荷，避免结构发生共振；三是安装吊装过程中的构件自重载荷，保证吊装点位设置合理，不会出现吊装变形。

　　不同于普通工业阀门的标准化量产属性，这类水工闸板往往需要根据具体项目的输水参数、安装空间做定制化结构调整，三维建模过程中需要提前预留安装调节余量，比如安装孔位的孔径要比连接螺栓直径大出合理的调节间隙，方便现场安装时调整对位；导向面的配合间隙要考虑温度形变带来的尺寸变化，避免高温季节出现胀卡问题。密封结构的设计上，闸板与门框贴合的周边采用可更换的橡胶密封件，密封件的压紧量经过反复校核，既保证关闭状态下的零渗漏要求，又不会因为压紧力过大导致启闭阻力超出驱动机构的额定负载。
