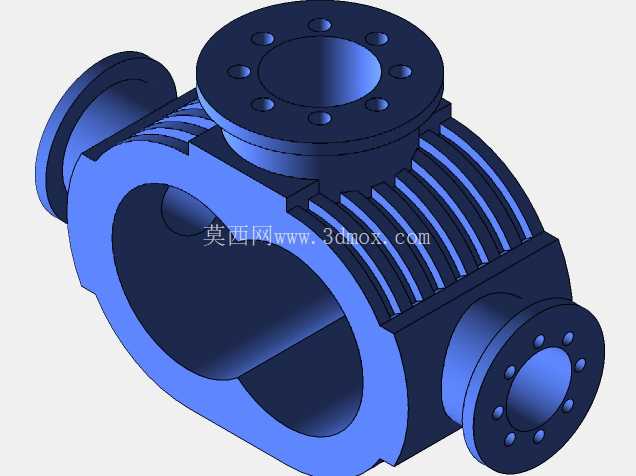

罗茨鼓风机压缩机壳体结构设计

　　该壳体作为容积式罗茨鼓风机压缩机的核心承压承载部件，主要应用于污水处理曝气、粉体气力输送、工业炉窑送风、水产养殖增氧等需要稳定无油压缩气源的工况场景，是整台设备容纳转子组件、形成密闭压缩腔、对接进出风管路的核心结构载体，其结构合理性直接决定整机的运行泄漏率、振动噪声水平与连续运行寿命。从实际功能维度看，该壳体首先需要为一对同步反向旋转的三叶或两叶罗茨转子提供精准的安装腔体，腔体内壁的圆柱面轮廓与转子外轮廓需保持均匀的微米级配合间隙，既要避免转子转动过程中与腔壁发生刮擦抱死，又要尽可能压缩间隙值减少压缩气体的内泄漏，提升整机容积效率；其次壳体需要承担两端端盖、轴承座、密封组件的安装定位功能，两端的止口定位面需要与主腔体保持严格的同轴度公差，保证转子装配后两端支撑轴承的回转中心与腔体中心重合，避免转子运行中出现偏磨。

　　设计过程中优先考虑了风冷散热需求，壳体外壁沿轴向布置了多道平行的环形散热肋片，这类肋片在壳体铸造时一体成型，不需要额外增加加工工序，当设备运行时，转子压缩气体产生的热量会通过壳体壁面传导到肋片上，配合设备运行时周边的空气对流，能够快速带走压缩过程产生的温升，避免腔体内温度过高导致转子热膨胀间隙消失引发故障，相比带水冷夹套的壳体结构，这种风冷肋片结构不需要外接冷却水管路，结构更简单，维护成本更低，适配中小流量、中低压比的常规罗茨风机应用场景。

　　接口设计上，三个方向的法兰接口均采用了带螺栓孔的凸面法兰结构，顶部法兰为设备的出风口，两侧水平方向的法兰分别为进风口与可能的旁通接口，每个法兰端面上的螺栓孔均沿圆周方向均匀分布，能够匹配标准的低压流体输送管道法兰安装尺寸，法兰端面预留了密封垫片的安装位置，可通过橡胶石棉垫或金属缠绕垫实现管路与壳体之间的静密封，避免压缩气体从接口位置泄漏。安装边界方面，壳体底部预留了与设备底座对接的安装平面，安装平面上的定位销孔与螺栓孔位置需要与底座的安装位精准匹配，保证整机安装后主轴与驱动电机的轴系保持同轴，减少联轴器的偏角误差；壳体的外形尺寸需要适配常规罗茨风机的整机布局，腔体的内径尺寸匹配对应规格转子的回转直径，轴向长度匹配转子的有效工作长度，三个法兰的外圆尺寸、螺栓孔数量与孔径均对应匹配公称通径的管路标准，散热肋片的外圆尺寸不会超出整机安装的宽度边界，避免与周边的防护罩、管路部件发生干涉。

　　结构细节上，壳体的壁厚设计充分考虑了铸造工艺性与承压强度，采用均匀的壁厚设计避免铸造过程中出现缩孔、砂眼等缺陷，在法兰与腔体连接的位置、轴承座安装位等应力集中区域做了局部加厚与圆弧过渡处理，减少设备运行过程中受气体压力、振动载荷作用出现应力开裂的风险；腔体内壁的加工精度要求达到IT7级以上，表面粗糙度控制在Ra1.6以内，减少气体流动过程中的沿程阻力损失，同时降低转子与腔壁之间的摩擦风险。
