筒式活塞驱动压缩换热一体化结构

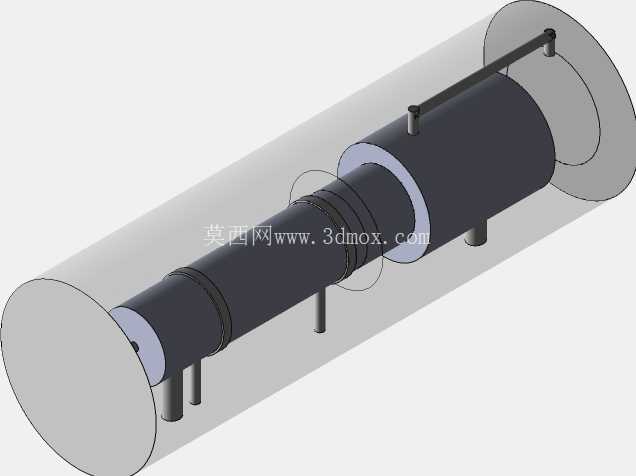

　　实际工况运行中，活塞在筒内做往复直线运动时，可同步完成工质的吸入、压缩、排出过程，而嵌套在活塞外侧的环形腔体，可直接作为换热流道使用——当压缩过程产生的热量通过活塞壁、内层筒壁传递到环形流道时，通入流道的冷却介质可直接带走压缩热，不需要额外在压缩腔外部加装独立的换热器，省去了外接管路的连接工序，也降低了管路沿程的阻力损失。从安装边界来看，整个装置为规则的圆柱形结构，两端为平端盖结构，端盖上预留的安装孔位可直接通过螺栓固定在设备机架的安装平面上，不需要额外设计异形的安装支座；侧面伸出的几组管路接口，分别对应工质吸入口、排出口、冷却介质进出口，接口的中心距、伸出长度都按照通用管路对接标准设计，现场安装时可直接匹配对应通径的快装接头或焊接法兰，不需要现场二次配管改型。在中小型制冷系统、小型气源供给、低温余热回收这类对设备集成度要求较高的场景里，这类筒式活塞结构的压缩换热一体化装置，往往能解决传统分体式组件管路冗余、安装空间占用大的痛点。从结构逻辑上看，整个装置采用同轴嵌套的布局，外层为封闭的筒形承压壳体，内部核心运动部件仅设置单组活塞组件，没有多余的连杆、气阀组等分散活动部件，这种设计首先从根源上降低了运动副的磨损概率，也减少了多部件配合带来的密封泄漏点。

　　设计过程中，核心的考量点是运动部件的同轴度保证：单活塞结构虽然减少了活动部件数量，但对活塞与内层筒壁的配合精度要求更高，建模时需要严格控制活塞外圆与筒体内壁的间隙值，既要保证活塞往复运动时无卡滞，也要控制间隙在密封件的可补偿范围内，避免压缩腔的工质泄漏到换热腔或者外部环境。外层壳体的壁厚设计需要兼顾承压能力与换热效率，壁厚过大会增加整体重量，也会降低压缩腔向换热流道的传热效率，壁厚过小则无法承受压缩过程的峰值压力，容易出现壳体变形甚至破裂的风险；建模时可以通过有限元仿真对壳体壁厚做迭代验证，结合常用的碳钢、不锈钢材质的许用应力，匹配不同工况压力下的最优壁厚值。

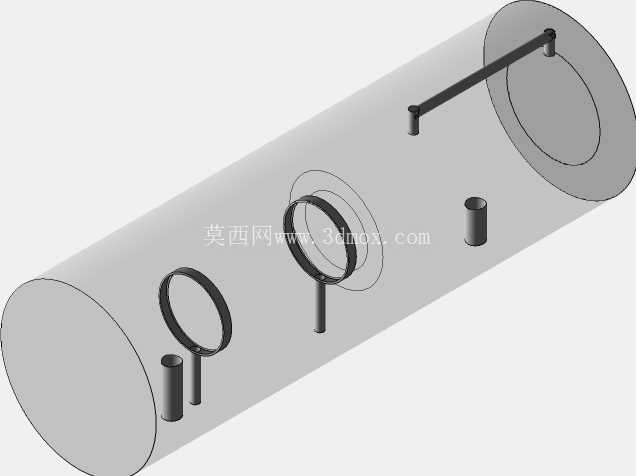

　　另外，壳体顶部设置的横向拉杆结构，主要用于两端端盖的预紧固定，相比传统的周向螺栓紧固方式，这种拉杆结构可让端盖的受力更均匀，避免端盖局部受力过大出现翘曲，导致端盖与筒体之间的密封垫失效。在实际选型适配时，这类结构更适合小流量、中低压力的压缩工况，比如小型实验台的气源供给、家用小型热泵的压缩单元、便携制冷设备的核心压缩组件，因为整体结构紧凑，活动部件少，日常维护只需要定期检查活塞密封件的磨损情况，不需要对多组运动副做间隙调整，维护成本远低于多缸式、多活塞的传统压缩结构。

　　建模过程中还需要注意各管路接口的位置避让：侧面的接口不能布置在活塞的运动行程范围内，避免活塞往复运动时遮挡接口通流面积，导致工质流动阻力增大；同时接口的焊接位置要做倒圆角处理，减少应力集中，避免设备长期运行过程中焊接位置出现疲劳裂纹。整个结构的外形尺寸可以根据实际需求的流量、压比参数做等比例缩放，核心的同轴嵌套、单活塞运动、集成换热流道的设计逻辑不需要改动，可快速适配不同功率等级的应用场景，不需要重新做整体的架构设计，能大幅缩短衍生型号的开发周期。
