电动自行车BionX G1 350后轮毂电机结构

　　这款直驱式后轮毂电机主要适配城市通勤类电动自行车的后轮安装位，日常使用场景覆盖日常代步、短途出行的两轮电助力车辆，作为整车核心动力输出部件，直接集成在后轮轮组内部，不需要额外设置链条、传动轴等中间传动结构，动力传递路径极短，传动过程中的机械损耗远低于中置电机搭配变速系统的方案，日常骑行时的动力响应更直接，也省去了传动部件定期维护调整的工作量。

　　从结构设计逻辑来看，这款电机采用外转子直驱架构，转子外壳直接作为轮组的连接基座，轮圈辐条可以直接固定在电机外壳的法兰安装位上，定子线圈集成在转子内部的固定轴上，轴体两端预留标准的自行车后叉安装槽，能够适配绝大多数常规开档尺寸的电动自行车后平叉，不需要对车架进行额外的切割、焊接改造，替换安装时只需要将原有后轮花鼓拆卸，将电机整体卡入后叉安装位，锁紧固定螺母后完成辐条编圈或者轮组固定即可，安装边界完全遵循常规民用电动自行车的后轮尺寸规范，不会和车架后叉、刹车安装位、挡泥板固定结构产生干涉。

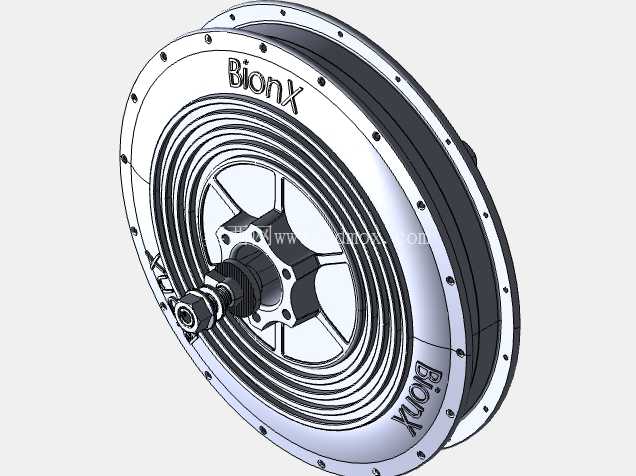

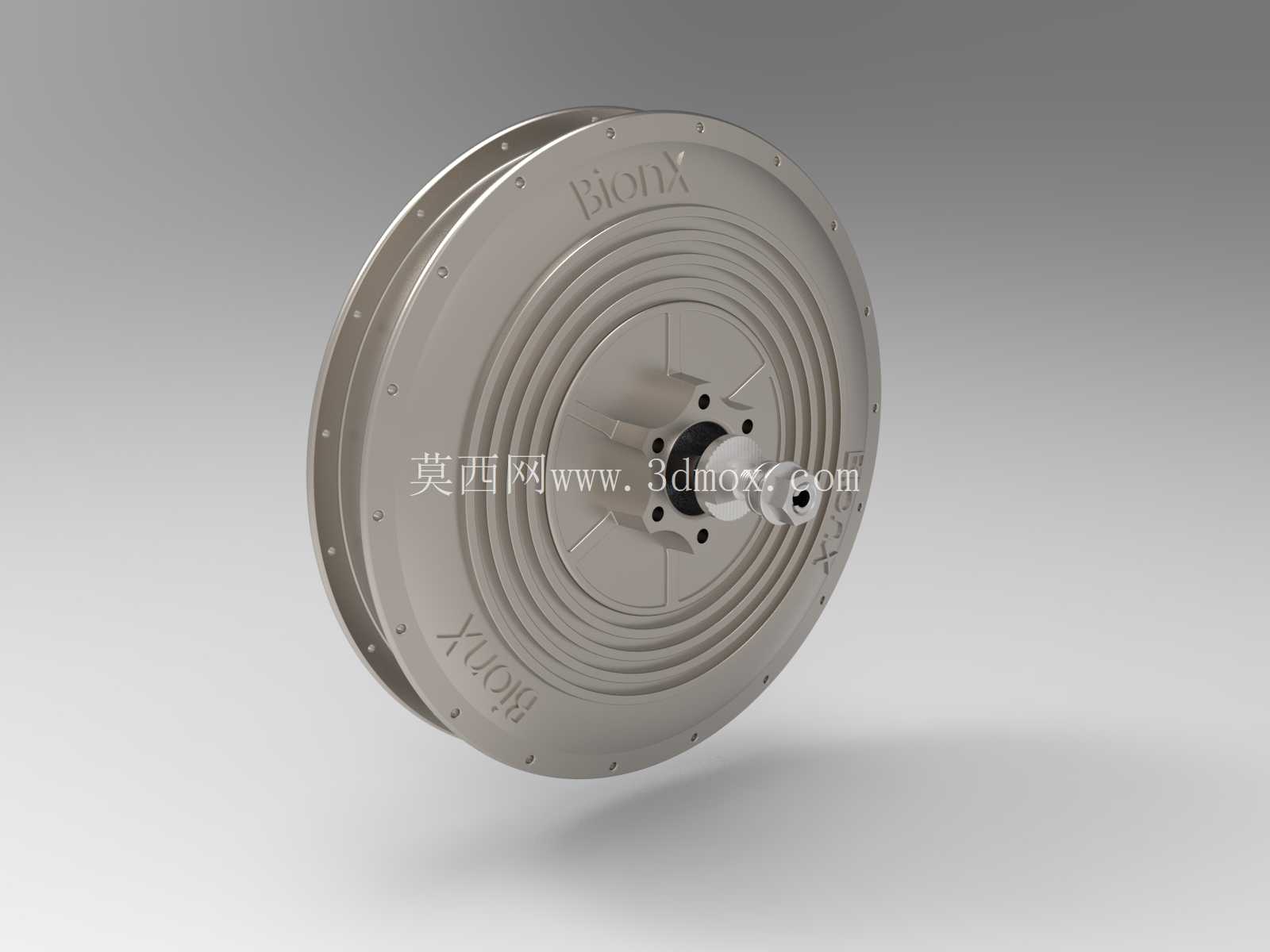

　　电机本体的外壳采用多层环形散热筋设计，这些环形凸起结构一方面可以提升外壳的结构强度，承受骑行过程中路面颠簸带来的径向、轴向冲击，避免外壳变形剐蹭内部定子线圈，另一方面可以增大外壳和空气的接触面积，在车辆行进过程中通过气流带走线圈工作产生的热量，避免长时间爬坡、大负载输出时线圈过热导致的磁钢退磁、绝缘层老化问题，延长电机的连续工作时长。电机端盖沿圆周方向均匀布置固定螺栓孔，拆卸所有螺栓后就可以分离转子和定子，方便后期对内部线圈、霍尔传感器进行检修，也支持对内部控制部件进行改装调整，改装后可以搭配外置控制器实现不同的动力输出曲线，满足不同骑行场景下的动力需求，比如爬坡场景下提升低速扭矩输出，平路巡航场景下提升最高转速区间的效率。

　　固定轴的出线位置做了密封处理，避免雨天骑行时路面积水、灰尘进入电机内部，造成线圈短路、轴承锈蚀的问题，轴体本身采用高强度合金钢材质，能够承受骑行过程中载人、载物带来的静态载荷，以及过减速带、坑洼路面时的冲击载荷，不会出现轴体弯曲变形的问题。从实际使用的角度来看，这种集成式轮毂电机的转动部件全部封闭在外壳内部，日常使用时不需要对内部齿轮、传动结构进行润滑保养，只需要定期检查轴端固定螺母的锁紧力矩、外壳表面的散热筋是否被泥污堵塞即可，维护成本远低于带减速结构的轮毂电机。电机的出线端预留了足够的线束长度，方便沿着后平叉走线连接到车架上的控制器、电池组，线束接口做了防呆设计，安装时不会出现接错线序的问题。转子外壳上的标识位清晰标注了产品型号，方便维修时匹配对应的替换配件，外壳的法兰安装孔位遵循标准的辐条编圈尺寸规范，可以适配不同宽度的常规自行车轮圈，用户可以根据自身的使用需求搭配不同尺寸的外胎，满足城市铺装路面、轻度非铺装路面的骑行需求。
