恩派克RSM1500薄型液压油缸三维结构

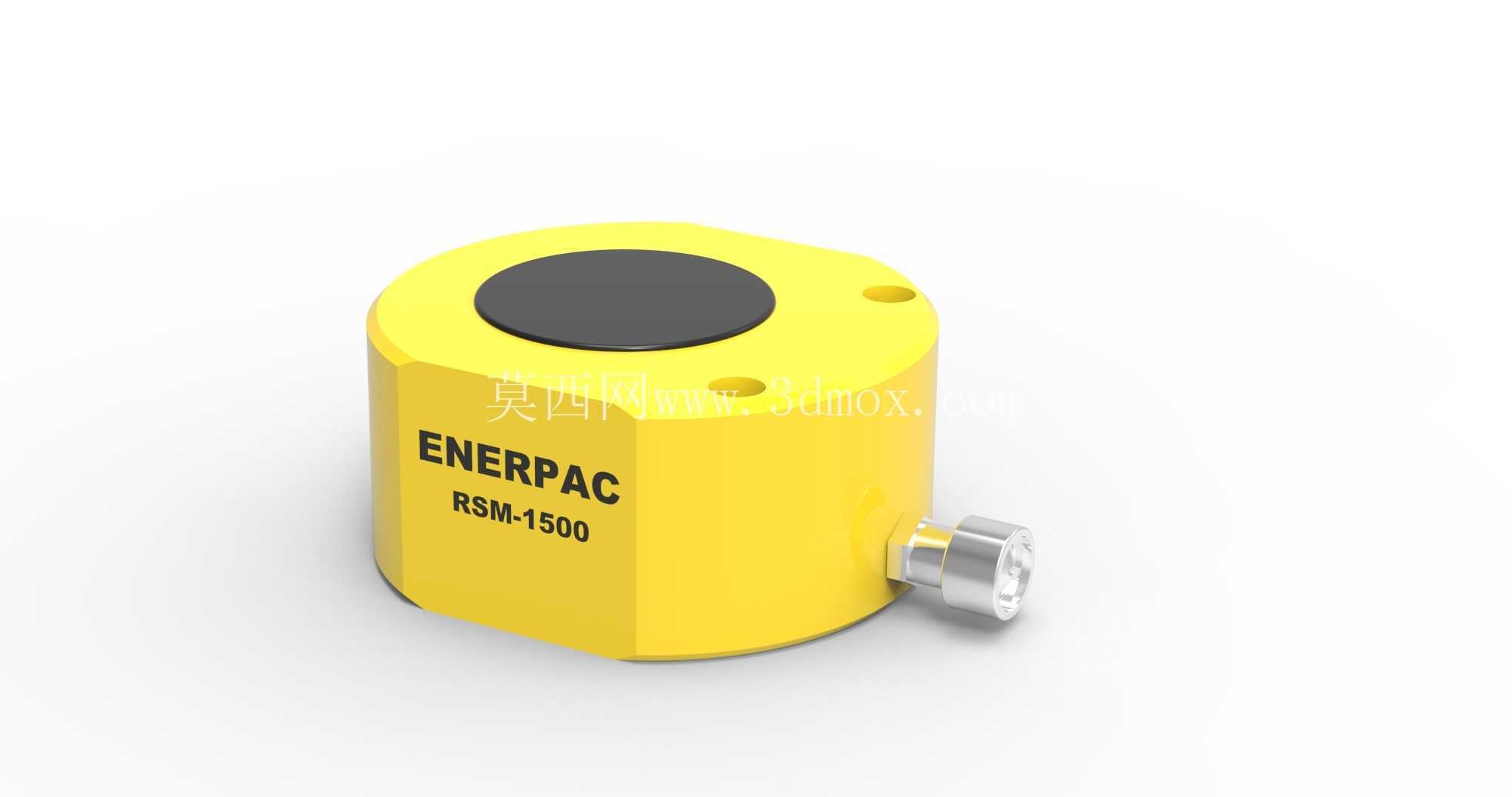

　　在重型设备检修、模具拆装、钢结构对位这类作业空间受限的顶升场景里，常规长行程立式液压缸往往因为本体高度过高，无法塞入设备底座与支撑面之间的狭窄间隙，薄型液压油缸的设计初衷就是解决这类空间受限的重载顶升需求。这款恩派克RSM-1500型薄型油缸，本体采用矮胖式的多边形柱体结构，相比同吨位的圆形截面油缸，多边形的外壳在放置时可以直接依靠平面贴合支撑面，不需要额外加装防转固定件，在侧面受力或者顶升过程中出现微小偏载时，也不会出现缸体打转的问题，适配车间内设备移位、桥梁支座微调、机床水平校准这类需要稳定放置的作业场景。

　　从结构设计来看，这款油缸的核心承压面设置在顶部的圆形柱塞端，柱塞表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以内，和缸体内部的导向套配合时，可以减少偏载带来的局部磨损，导向套内部嵌入了两道防尘圈和一道承压密封圈，既可以阻挡作业环境里的铁屑、粉尘进入缸体内部划伤内壁，也能在70MPa的额定工作压力下避免液压油渗漏，保证顶升过程的压力稳定。缸体侧面的快插接头采用标准的液压快换接口，和同系列的手动液压泵、电动液压泵都可以直接适配，接头位置做了下沉式的防护设计，在油缸贴着设备底座边缘放置时，接头不会因为和周边构件碰撞出现变形、漏油的问题。在安装边界上，这款油缸的本体高度控制在极低的尺寸范围内，顶部柱塞完全收回时，整体高度可以适配最小30mm左右的作业间隙，柱塞伸出的有效行程为16mm，刚好满足设备检修时的垫片更换、位置微调这类小行程重载顶升需求，不需要额外加装延长接杆，避免接杆带来的顶升稳定性下降问题。缸体底部的平面做了网格状的防滑纹路处理，直接放置在钢制垫板、水泥地面上时都可以提供足够的摩擦力，不需要额外焊接固定底座，在多台油缸同步顶升的作业场景里，可以快速布置就位，减少现场准备的工作量。

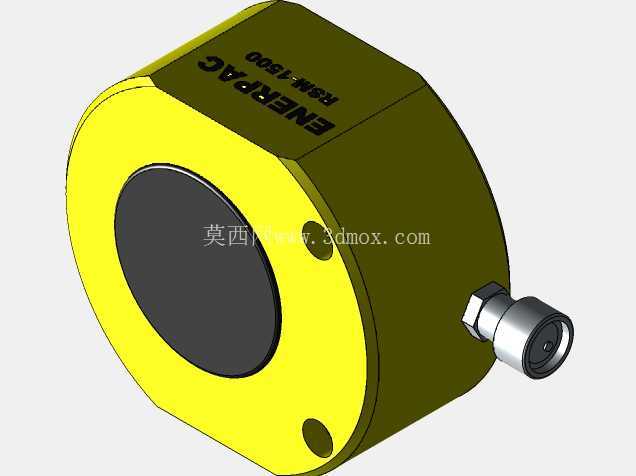

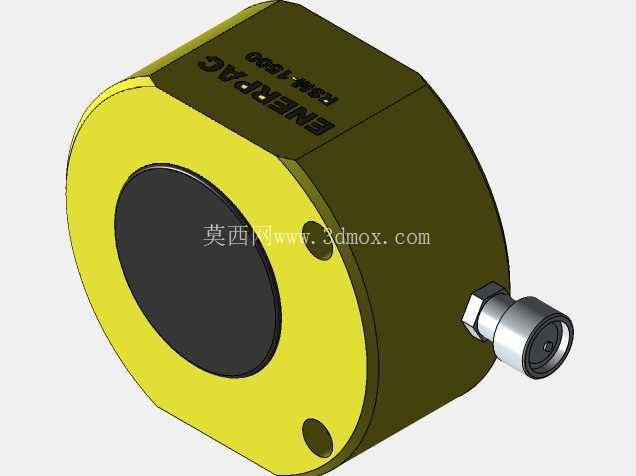

　　从建模的结构还原度来看，这款模型完整还原了油缸的外部轮廓细节，包括缸体侧面的品牌标识位置、快插接头的六角连接结构、顶部柱塞的边缘倒角、缸体上的两个吊装定位小孔，这些细节在做设备布局装配、检修作业模拟的时候，可以直接导入到整体装配体里，不会出现和周边工装、设备构件的干涉问题。在实际工程选型里，这类薄型油缸通常不会用于长距离的重物顶升，更多是作为狭小空间里的重载执行元件，配合不同厚度的调整垫片完成毫米级的位置校准，比如在冲压模具的合模调试中，可以把多个薄型油缸布置在模具下模座的四周，同步顶起模座后调整垫片厚度，快速完成模具水平度的校准；在重型减速机的检修作业里，不需要完全吊开上方的设备，只需要留出刚好能塞入薄型油缸的间隙，就可以顶起设备本体完成密封件更换、轴承调整这类作业，大幅减少检修的工作量和设备吊装的安全风险。

　　建模过程中对缸体的壁厚做了符合工程实际的还原，缸体外部的多边形棱角处做了R2的圆角过渡，避免热处理和承压过程中出现应力集中，快插接头和缸体的连接位置做了加强凸台结构，保证接头在频繁插拔油管的过程中不会因为应力集中出现开裂。顶部柱塞的边缘做了15度的导入倒角，在柱塞收回缸体的时候，可以自动校正微小的偏心，避免密封圈被柱塞边缘切损，这些细节结构都是实际量产产品里经过多代迭代优化的结构，在三维建模时完整还原这些特征，才能让模型在做虚拟装配、作业模拟的时候具备实际的工程参考价值，而不是仅具备外观展示作用。
