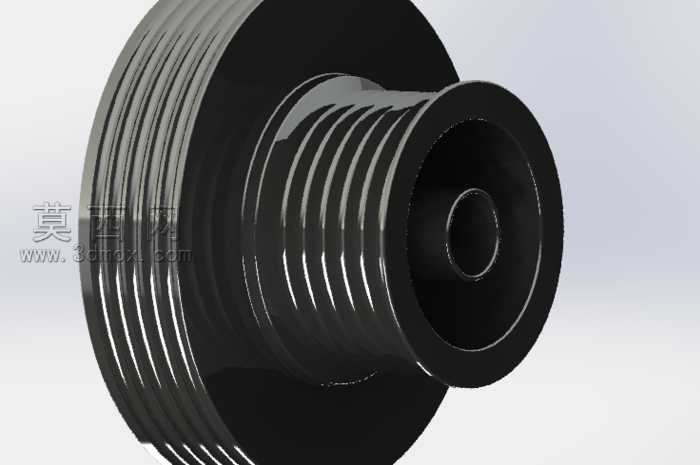

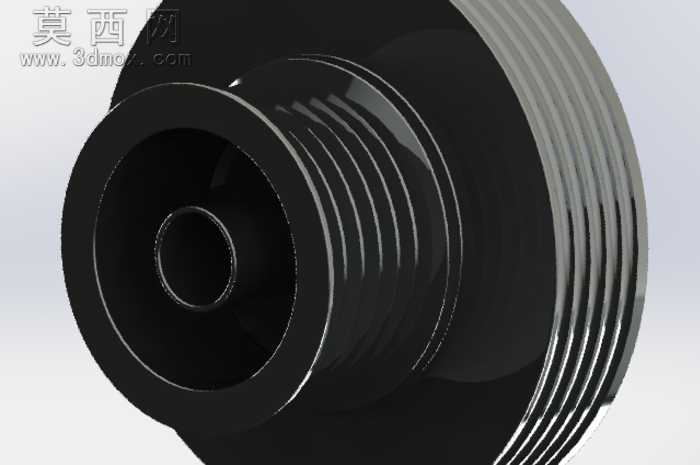

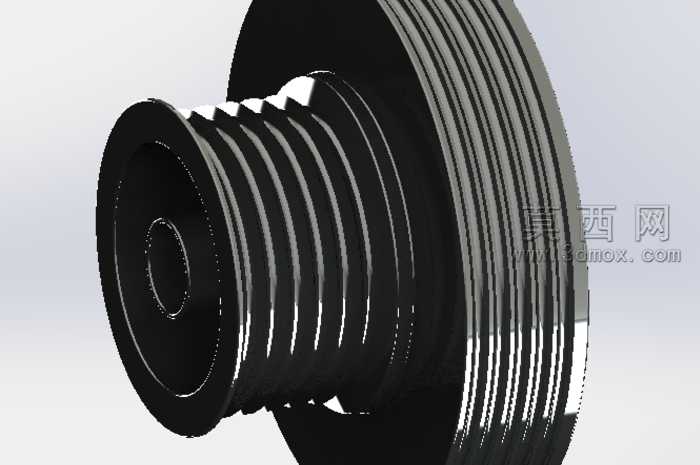

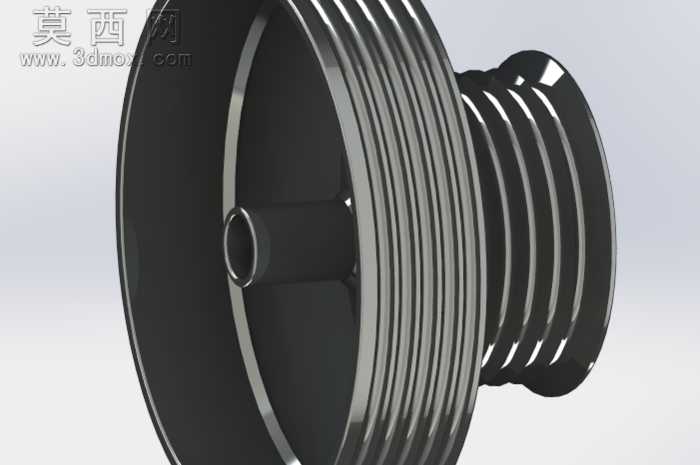

该滑轮模型采用SolidWorks进行全参数化三维建模,建模过程遵循机械零件设计的基准统一原则,首先以滑轮的中心轴线作为全局设计基准,依次完成轮毂、轮辐、多楔带轮槽、中心安装孔等结构的特征创建。建模阶段优先使用旋转凸台特征构建滑轮的主体回转基体,保证整体结构的同轴度公差符合传动件设计要求,针对外圈的多道平行传动槽,采用阵列切除特征完成槽型的批量创建,每道槽的槽角、槽深、槽间距均严格参照多楔带传动的行业标准设定,确保槽型与配套传动带的啮合精度,避免传动过程中出现打滑、偏磨问题。模型的中心安装孔设计有阶梯定位结构,可适配对应规格的传动轴与轴承组件,轮毂端面预留有紧固件安装的工艺平面,保证装配时的定位可靠性。材质与渲染阶段,模型主体赋予硬质工程塑料与金属质感复合材质,外圈轮槽区域模拟耐磨橡胶复合层的哑光磨砂质感,轮毂区域模拟硬质合金的亮面金属质感,通过环境光遮蔽、高光反射参数的调试,清晰呈现轮槽的轮廓细节与零件的层次感,直观展现不同功能区域的材质区分。结构设计上,该滑轮采用辐板式轻量化结构,在保证轮体整体结构强度、满足传动扭矩承载要求的前提下,去除轮辐区域的冗余材料,降低零件自身重量,减少传动过程中的转动惯量,提升传动系统的响应效率;轮槽的边缘做了微小的圆角过渡处理,避免应力集中导致的轮槽开裂问题,同时减少传动带的磨损,延长配套传动件的使用寿命。整体设计围绕汽车发动机前端附件传动的使用场景展开,充分考虑了传动效率、装配兼容性、使用寿命等实际工程需求,模型的所有特征均保留完整参数,可根据不同的传动功率、安装空间要求快速调整槽数、轮径、安装孔尺寸等参数,适配不同型号的发动机传动系统设计。
