Eventorbot长条形U型安装支架结构件

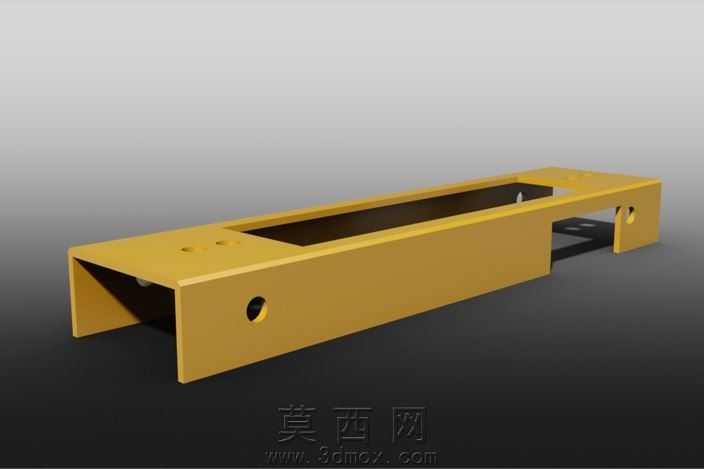

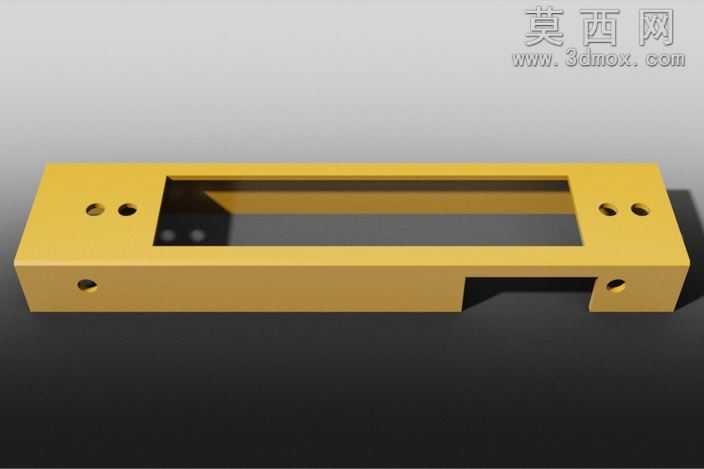

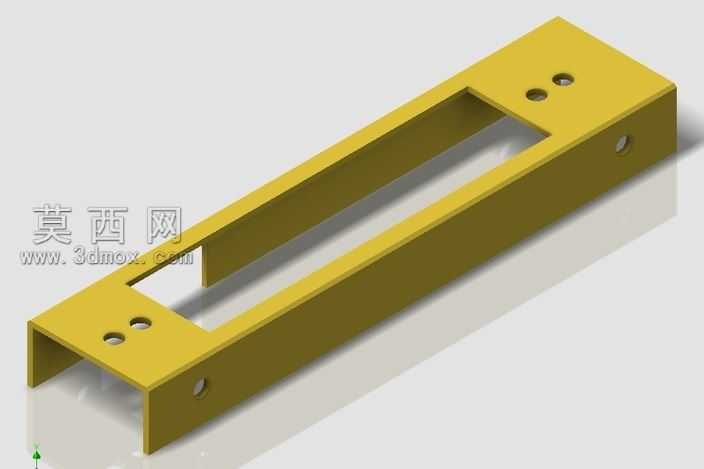

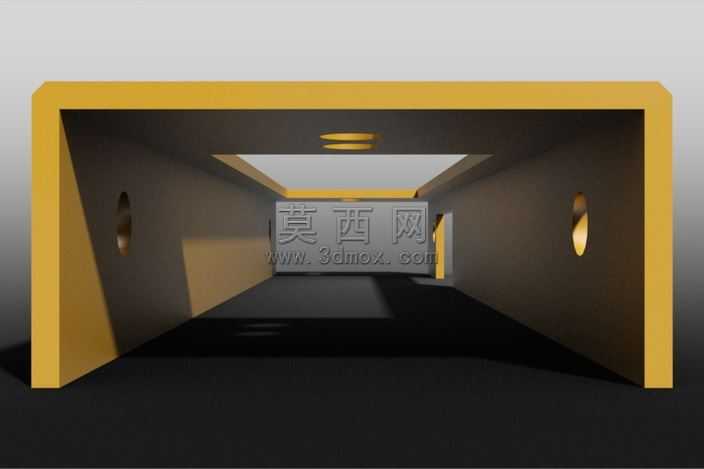

该结构件采用三维参数化建模方式完成全流程设计，建模初期先梳理构件的功能定位：作为设备内部的长行程安装承载支架，需要兼顾轻量化与结构刚性，因此主体采用U型槽式的截面设计，在减少材料用量、降低整体重量的同时，利用槽型结构的弯折力学特性提升抗弯折、抗形变能力，避免长条形构件在承载安装部件后出现中部下挠变形的问题。建模过程中先绘制主体截面草图，通过拉伸命令生成基础长槽实体，再对两端的安装端面进行特征细化：两端端面分别设计两组同轴安装孔位，孔位间距经过参数化校准，可匹配对应设备的安装定位销与紧固螺丝，保证安装对位精度；槽体侧壁设计有侧向贯通孔，用于侧面部件的连接固定，同时在槽体中部开设长条形贯通窗口，既可以进一步减轻构件自重，也能为安装在槽内的部件提供走线、散热的空间，避免内部线缆挤压或热量堆积。材质渲染阶段选用哑光金属漆质感的明黄色材质，还原金属构件表面喷涂防护漆后的真实视觉效果，渲染时调整材质的粗糙度与反光参数，让构件的棱边转折、孔位边缘的细节清晰呈现，同时通过柔和的环境光影突出U型槽的内部空间结构与各孔位的位置关系，直观展现构件的形态特征。结构设计上充分考虑加工工艺的可行性，所有棱边均做微小倒角处理，避免加工后出现锐边毛刺，所有孔位均设计为垂直于安装面的直孔，适配常规的钻削、冲压加工工艺，无需特殊加工工序即可完成生产；槽体的壁厚保持均匀一致，避免注塑或钣金加工过程中出现壁厚不均导致的形变、缩痕问题，整体结构简洁规整，没有冗余的装饰特征，完全围绕功能承载需求完成设计，可直接作为3D打印设备或同类自动化设备的内部安装支撑构件使用，安装后可稳定承载对应功能模块，保证设备运行过程中构件的结构稳定性与安装精度。
