90度方形法兰连接弯管接头结构

　　这款90度弯角的方形法兰连接件，主要应用在工业流体输送管路的直角转向场景中，常见于液压泵站管路布局、气动控制系统管线排布、中小型化工流体输送管线的转角接驳位置，也可适配部分通风除尘系统的硬质风管转角连接，解决管路直角转向时的刚性连接需求，相比软管弯折的连接方式，这类刚性弯管接头能长期保持通径稳定，不会因管路内压变化出现弯折瘪管、通径缩小的问题，也能避免软管长期使用出现的老化渗漏风险。

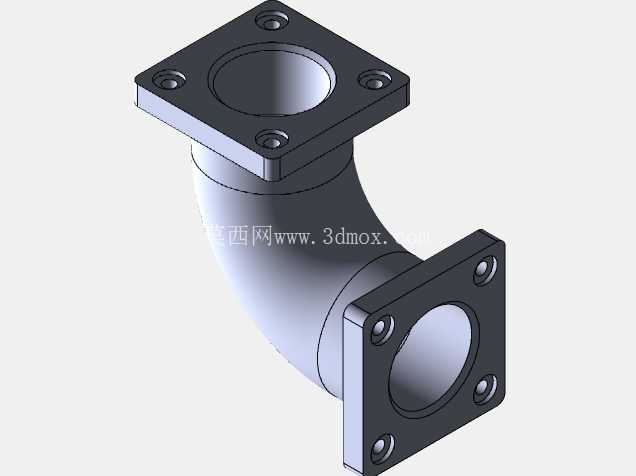

　　从结构设计来看，两端采用统一规格的方形法兰安装面，每个法兰面布置四个对称的安装螺栓孔，孔位沿法兰中心呈90度对称分布，安装时无需刻意调整周向角度，四个方向均可对位安装，能适配不同走向的管路接驳需求，降低现场安装的对位难度。法兰与弯管主体的衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能有效降低管路内流体经过转角时的湍流阻力，同时减少结构应力在转角位置的集中，提升长期承压使用的结构稳定性。弯管的弯曲半径采用了适中的设计比例，既不会因为弯曲半径过小导致流体转向阻力陡增，也不会因为弯曲半径过大占用过多的安装空间，适配多数紧凑型设备内部的管路布局空间要求。

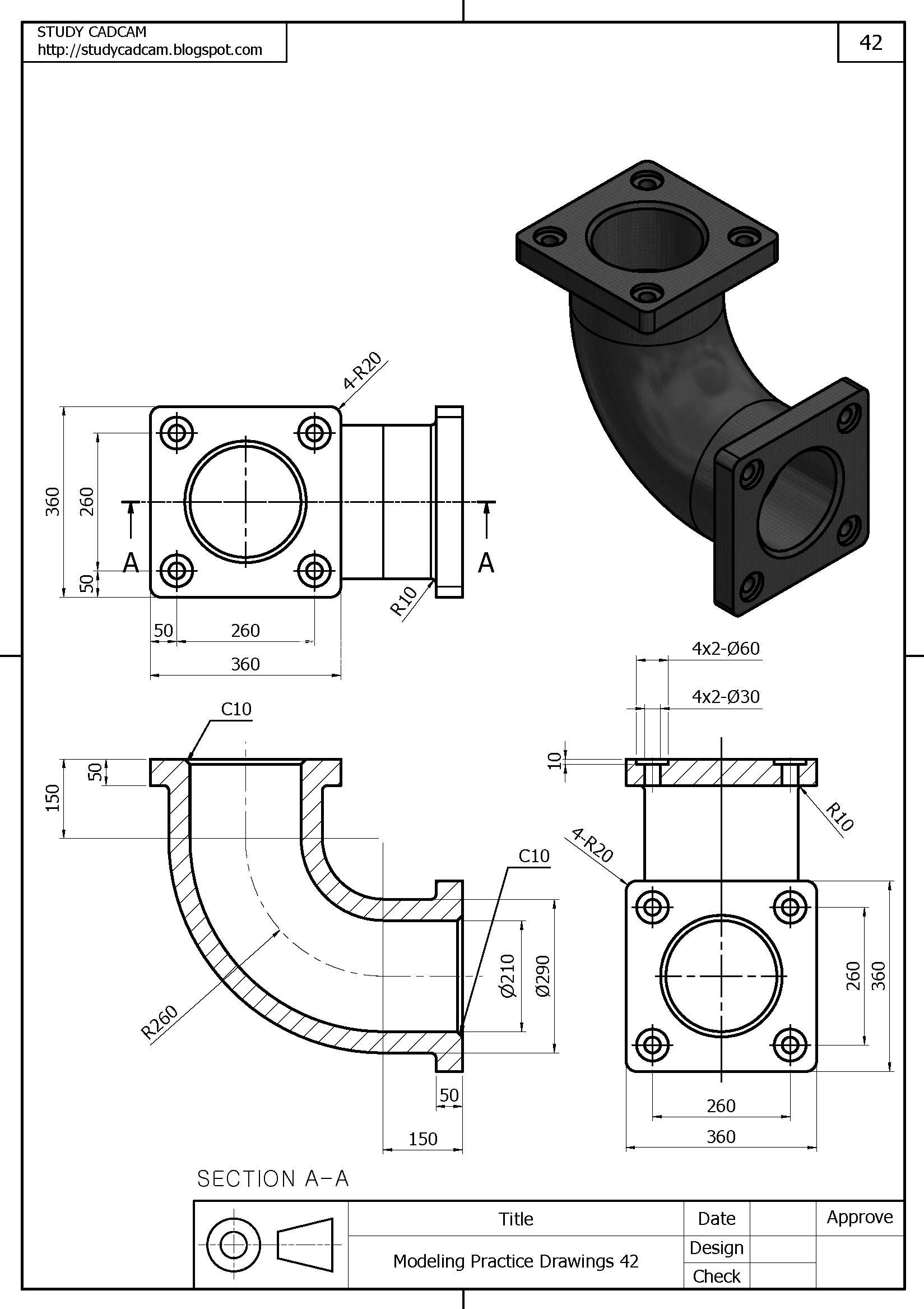

　　安装边界方面，两端方形法兰的外轮廓尺寸统一，安装时需要预留的操作空间为法兰外轮廓向外延伸至少一个螺栓直径的操作距离，方便螺栓穿入与紧固作业；弯管的轴向总长度从一端法兰密封面到另一端法兰密封面的距离，适配多数标准管路的转角安装间距，安装面的密封槽可适配平垫片或者O型圈密封，根据输送介质的压力、腐蚀特性选择对应的密封件即可，承压范围覆盖常规低压到中压的流体输送场景。弯管的内壁做了等径设计，整个流道从一端法兰入口到另一端法兰出口通径保持一致，没有出现通径突变的结构，能最大程度降低流体经过时的压损，减少输送过程中的能耗损失。

　　在实际选型应用中，这类方形法兰弯管接头相比圆形法兰的同规格弯头，安装固定时的抗扭转性能更好，四个螺栓对称锁紧后，法兰面的受力更均匀，在设备存在小幅振动的工况下，螺栓不容易出现松动移位，密封可靠性更高。设计建模过程中，法兰面的螺栓孔位置度需要严格控制，确保两端法兰的孔位同轴度偏差在允许范围内，避免现场安装时出现螺栓无法穿入的问题；弯管部分的壁厚需要根据额定承压值做对应计算，弯曲段的壁厚减薄量要控制在标准允许范围内，避免承压时弯曲位置出现破裂渗漏。整个零件的结构没有复杂的异形曲面，常规的铣削、铸造工艺均可加工成型，加工难度较低，适合批量生产应用，在各类需要直角转向的刚性管路连接场景中都能适配使用。
