内燃机活塞结构三维建模设计

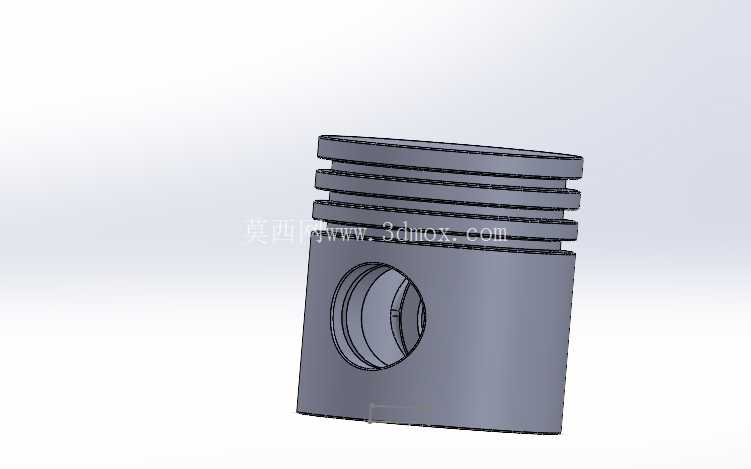

　　在往复式动力机械的结构体系中，活塞是直接参与能量转换的核心受力部件，其设计合理性直接决定整套动力装置的输出效率、运行寿命与密封可靠性。日常接触的小型通用汽油机、单缸柴油机、空气压缩机等设备中，活塞的工作环境始终处于高温、高压、高速往复冲击的交变载荷状态，这就要求建模阶段必须把实际工况的约束条件放在首位，而非单纯追求外观的视觉还原。从结构功能来看，活塞头部的多道环槽是核心功能区域，最靠近燃烧室的环槽用于安装气环，负责阻隔燃烧室内的高压燃气窜入曲轴箱，下方的环槽则用于安装油环，刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。

　　建模时环槽的轴向宽度、槽底圆角、侧隙预留都需要和配套的活塞环尺寸形成匹配，过大会导致环组在槽内窜动加剧敲击噪声，过小则会在热膨胀状态下出现卡滞，引发拉缸故障。活塞的销孔区域是动力传递的关键节点，活塞销穿过销孔连接连杆小头，将燃烧做功产生的推力传递给连杆，进而驱动曲轴旋转输出扭矩。建模过程中销孔的同轴度公差、孔内表面的粗糙度预留、销孔两端的挡圈槽位置都需要严格把控，因为这个区域在工作中要承受周期性的交变冲击载荷，任何形位公差的超差都会导致活塞销偏磨，甚至出现销座开裂的失效问题。

　　活塞裙部的型线设计是建模过程中最容易被忽略的细节，实际工作中活塞受热后头部的膨胀量远大于裙部，同时在侧推力的作用下会产生微量的机械变形，因此裙部并非规则的正圆柱结构，而是设计成上小下大的微锥形，同时在垂直于销孔轴线的方向预留合适的椭圆度，保证热态工况下裙部和气缸壁的贴合间隙均匀，既不会因为间隙过大出现敲缸，也不会因为间隙过小出现胀缸抱死。从安装边界来看，活塞的整体外径需要和配套气缸的内径形成设计规定的配合间隙，活塞的总高度决定了其在上止点、下止点位置时的行程边界，不会和气缸盖、曲轴平衡块产生运动干涉；环槽的位置尺寸需要保证活塞运行到上止点时，第一道气环不会超出气缸套的上端面，避免出现漏气、环卡滞的问题；销孔的中心高度需要和连杆小头的孔径、曲轴的曲柄半径形成尺寸链匹配，保证整套曲柄连杆机构的压缩比符合设计要求。

　　在实际工程应用中，这类活塞结构除了用于传统的燃油内燃机，也广泛适配于往复式压缩机、小型真空泵等需要往复密封做功的设备，不同应用场景下的活塞结构会根据工况调整细节：比如压缩机用活塞的环槽数量会根据压缩气体的压力等级适当增加，部分低压工况的活塞会采用轻质铝合金材质降低往复运动的惯性力，而高压工况的活塞则会在销孔区域增加加强筋结构提升承载能力。建模阶段需要充分考虑这些实际工况的差异，不能用统一的结构参数套用到所有场景中，比如高速工况下的活塞需要尽可能降低整体质量，减少往复惯性力带来的振动，因此裙部可以设计成拖板式结构去除多余的材料；而低速重载工况下的活塞则需要优先保证结构强度，裙部保留完整的圆柱面提升承压面积，降低比压减少磨损。很多刚接触结构建模的从业者容易把活塞当成简单的圆柱加孔的组合，忽略了各个结构细节背后的工程逻辑，比如环槽的卸荷槽设计、销孔的内倒角、裙部的避空位，这些细节都是在大量实际失效案例基础上优化而来的，建模时如果遗漏这些结构，后续做运动仿真、有限元分析的时候就会出现和实际工况偏差过大的问题，甚至会误导后续的加工制造环节。
